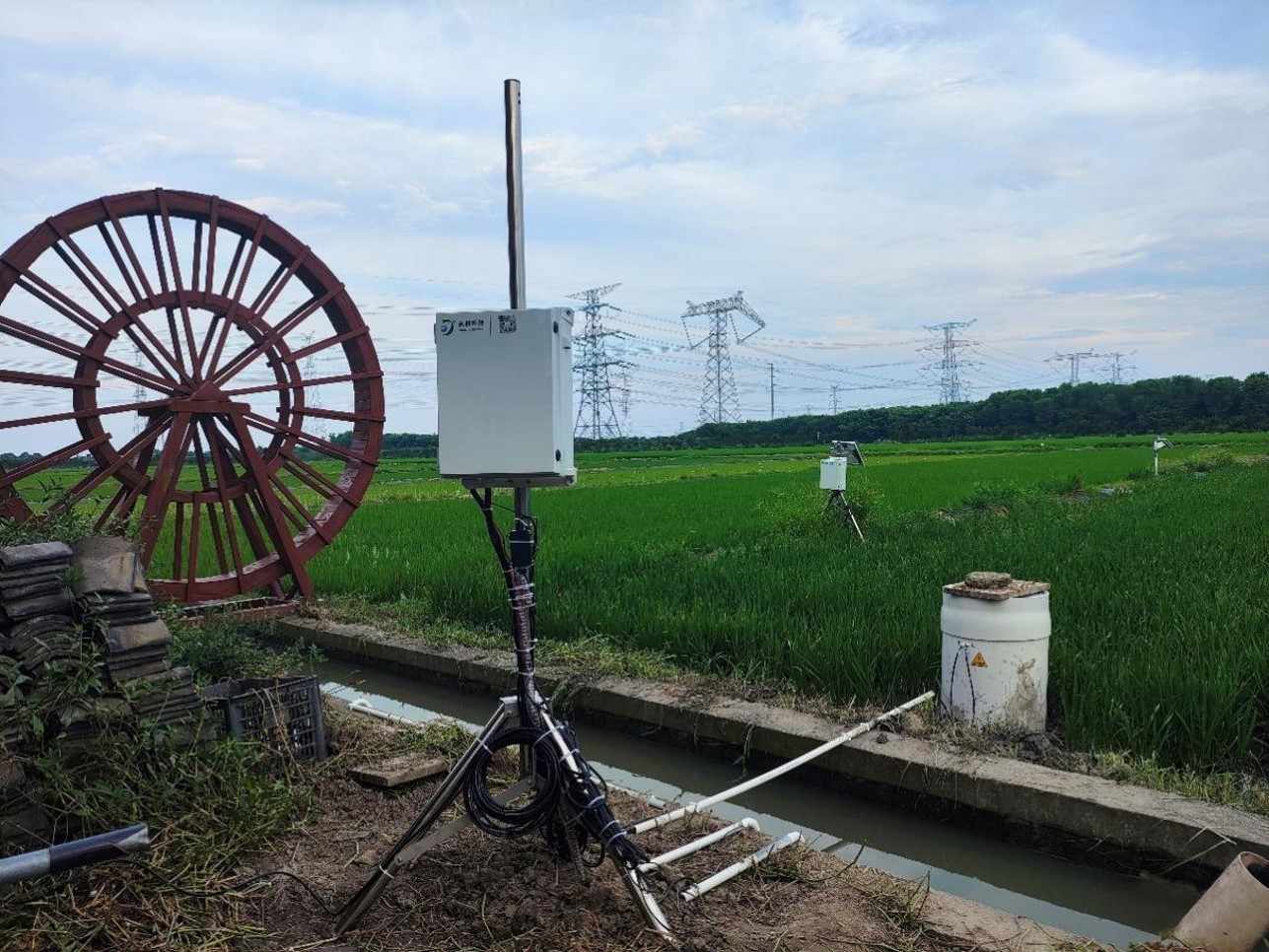

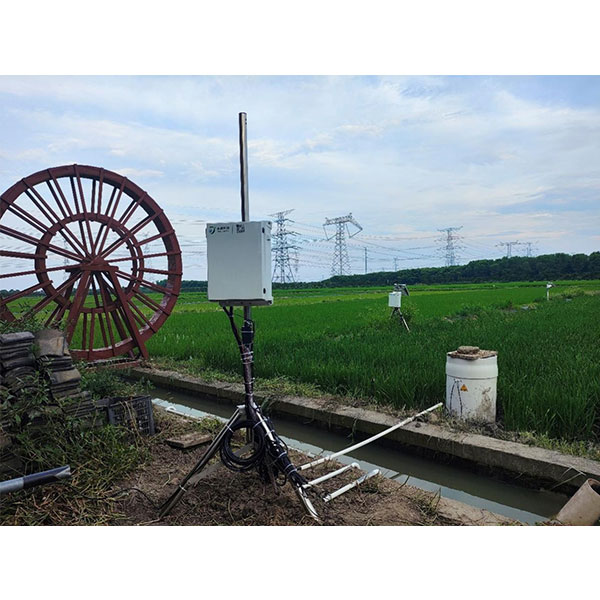

系统介绍：甲烷（CH₄）是一种强有力的温室气体，其对全球变暖的贡献仅次于二氧化碳（CO₂）。农业活动，特别是稻田种植、畜牧业等，是全球甲烷排放的重要来源之一。
农田甲烷通量监测可以了解不同类型的农田中甲烷的排放量及其变化规律。通过监测甲烷排放，可以更好地理解温室效应和全球气候变化过程。可以根据监测结果调整灌溉、施肥等农业管理措施，以减少甲烷排放同时保持作物产量。农田甲烷排放量的控制和管理对于减缓全球气候变化具有重要意义，通过采取有效的农业管理措施和技术创新，可以显著减少农田甲烷排放，同时促进农业的可持续发展。
静态箱法（Static Chamber Technique）是一种常用的测量地气间物质交换通量的方法，特别是在测量温室气体如甲烷(CH₄)和氧化亚氮(N₂O)的排放方面非常有效。这种方法通过在土壤或植被表面放置一个封闭的容器（即静态箱）。随着时间的推移，箱内的气体浓度会发生变化，这种变化反映了地气界面上气体的交换情况。同时监测箱内气体浓度随时间的变化来计算气体的交换速率。
特点：
自动化设计，仪器自动抽取静态箱内部气体进行测量。
数据可以通过移动网络上传至云平台，方便实时观测。
模块化可编程、可定制系统、可定制静态箱尺寸。
工业化设计、编程和测试保证正确接线、减少部署时间和减小误差。
测量参数：
甲烷浓度（可定制化气体种类测量）
技术参数：
CR1000Xe数据采集器 | ||
操作温度 | -40° 到+70°C（标准）；-55° 到 +85°C（扩展） 无冷凝结露的环境 |  |
最大扫频 | 1000Hz | |
外壳材质 | 阳极氧化铝 | |
模拟输入 | 16个单端输入或8组差分输入（需要单独配置）。两个测量不经处理的0-20 mA或4-20 mA信号的模拟输入端口。四个具有脉冲或数字信号输入输出功能的模拟输入端口。 | |
脉冲计数 | 10个 (P1 to P2 and C1 to C8) | |
电压激励终端 | 4个 (VX1 to VX4) | |
最大输出/输入电流 | ±40 mA(电压激励) 50mA(稳压3.3或5V) | |
通信端口 | USB-C, Ethernet, RS232, RS485/422, CS I/O, CPI | |
12V开关 | 2个端子，另加上CS I/O引脚8 | |
数字I/O | 8个可配置为数字输入输出的端子(C1-C8)，包括状态高/低，脉宽调制，外部中断，边沿定时，开关闭合脉冲计数，高频脉冲计数以及UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI串口通信功能。端子可成对配置，用于某些功能5V或3.3V的电平逻辑。 | |
输入限制 | ±5 V | |
模拟电压精确度 | 此精度规格不包括传感器或测量噪声： 在0° 到 40°C时，±(0.04% 的测量值+偏差值) 在 -40° 到 +70°C时，±(0.06%的测量值+偏差值) 在 -55° 到 +85°C(扩展的温度范围)时，±(0.08%的测量值+偏差值) | |
ADC | 24位 | |
供电 | 10-36Vdc输入 | |
实时时钟精度 | 每年最大误差为3分钟，装配可选的GPS校正后可缩短至10μs | |
网络协议 | Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), SFTP, FTP(S), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT | |
通讯协议 | CPI, PakBus, SDM, Modbus, DNP3, SDI-12, TCP, UDP, NTCIP, NMEA, 01 83, I2C, SPI, CampbellCloud HTTPS/MQTTS和其他 | |
内部存储 | 4M的SRAM内存与75M的FLASH闪存，4M电池供电SRAM | |
MicroSD卡扩展 | 最大支持16GB | |
空闲消耗电流(平均值) | < 1.5 mA@12Vdc | |
激活消耗电流(平均值) | 1.1 mA (1 Hz scan @ 24 Vdc) 1.7 mA (1 Hz scan @ 12 Vdc) 57 mA (20 Hz scan @ 12 Vdc) | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |

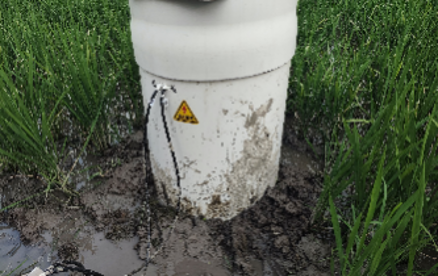

自动化静态箱气体检测器 | 图片 | |
工作电压 | 12-30VDC |  |
检测气体 | 甲烷 | |
测量范围 | 1-500 | |
单位名称 | PPM | |
分辨率 | 0.1 | |
精度 | ±3%FS-±10%FS | |
重复性 | ±1.0%FS | |
线性误差 | ±1.0%FS | |
响应时间 | 3-20s | |
恢复时间 | 10-180s | |
测量功耗 | ≤6W | |
最大功耗 | ≤19W | |
重量 | 约62kg（受定制影响） | |
气体室容量 | 约80L（可定制） | |
气泵流速 | 10L/min（可定制） | |
工作温度 | -20℃-+50℃ | |
相对湿度 | 10%RH-95%RH（非凝露） | |
工作压力 | 86-106kpa | |
防护等级 | IP67 | |
