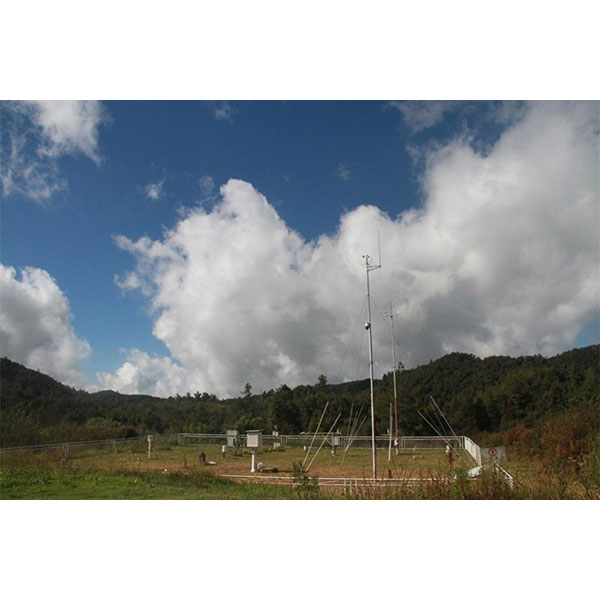

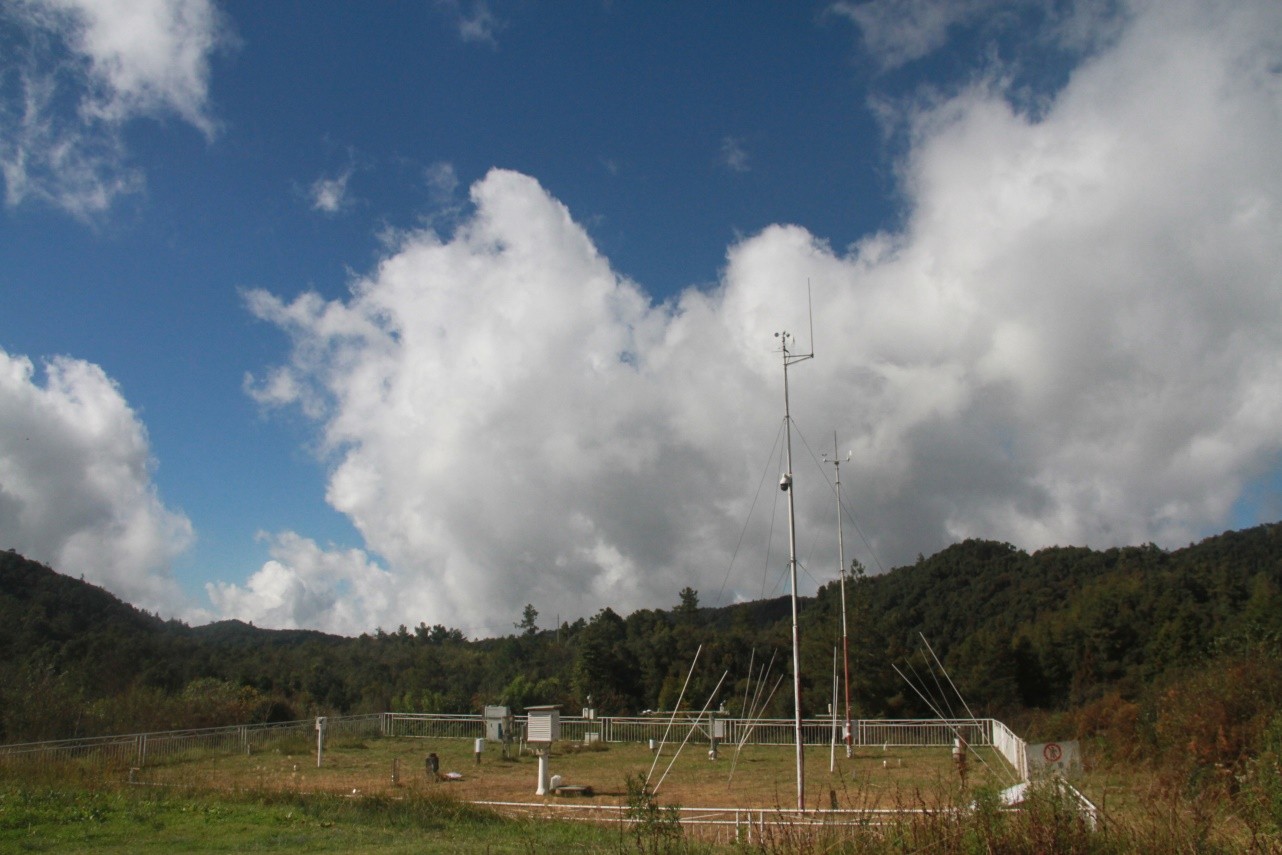

系统介绍：DJ-6515L是一款符合国家标准设计的森林气象观测方案，专门为森林生态中的气象长期定位观测而设计。DJ-6515L是一个可靠、高质量的森林生态气象观测系统，按照国标GB/T35377-2017设计，可提供准确的数据测量。
DJ-6515L提供的气象数据对于全面了解森林生态的演变至关重要。气象站的主要目标是对该地区的气象条件进行长期、连续的监，通过高精度的测量设备,可以实时获取该地区的空气温湿度、土壤温湿度、湿度、风向风速、降水、蒸发以及各类辐射参数。这些数据将用于科研人员和林业管理者更好地理解气候变化对森林的影响，制定科学的森林保护和管理措施，促进生态平衡和可持续发展。同时长期积累的气象数据为森林生态学、气候学、灾害预防等领域的科学研究提供了宝贵的第一手资料，有助于科学家们深入研究森林与大气相互作用的机制，提高对未来气候变化及可能带来的森林灾害的预测能力。
特点：
低功耗设计，可以利用太阳能或风能，保障持续的监测。
数据可以通过移动网络上传至云平台，方便实时观测。
系统以及传感器符合GB/T35377-2017标准设计。
模块化可编程、可定制系统。
工业化设计、编程和测试保证正确接线、减少部署时间和减小误差。
测量参数：
太阳辐射（总辐射、净辐射、分光辐射、UVA/UVB辐射量、长波辐射量、光合有效辐射量）
气象（空气温度、大气压、相对湿度、风向、风速、降雨、水面蒸发）
土壤（5cm、10cm、20 cm、40 cm、80 cm处温湿度）
技术参数：
CR1000Xe数据采集器 | ||
操作温度 | -40° 到+70°C（标准）；-55° 到 +85°C（扩展） 无冷凝结露的环境 |  |
最大扫频 | 1000Hz | |
外壳材质 | 阳极氧化铝 | |
模拟输入 | 16个单端输入或8组差分输入（需要单独配置）。两个测量不经处理的0-20 mA或4-20 mA信号的模拟输入端口。四个具有脉冲或数字信号输入输出功能的模拟输入端口。 | |
脉冲计数 | 10个 (P1 to P2 and C1 to C8) | |
电压激励终端 | 4个 (VX1 to VX4) | |
最大输出/输入电流 | ±40 mA(电压激励) 50mA(稳压3.3或5V) | |
通信端口 | USB-C, Ethernet, RS232, RS485/422, CS I/O, CPI | |
12V开关 | 2个端子，另加上CS I/O引脚8 | |
数字I/O | 8个可配置为数字输入输出的端子(C1-C8)，包括状态高/低，脉宽调制，外部中断，边沿定时，开关闭合脉冲计数，高频脉冲计数以及UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI串口通信功能。端子可成对配置，用于某些功能5V或3.3V的电平逻辑。 | |
输入限制 | ±5 V | |
模拟电压精确度 | 此精度规格不包括传感器或测量噪声： 在0° 到 40°C时，±(0.04% 的测量值+偏差值) 在 -40° 到 +70°C时，±(0.06%的测量值+偏差值) 在 -55° 到 +85°C(扩展的温度范围)时，±(0.08%的测量值+偏差值) | |
ADC | 24位 | |
供电 | 10-36Vdc输入 | |
实时时钟精度 | 每年最大误差为3分钟，装配可选的GPS校正后可缩短至10μs | |
网络协议 | Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), SFTP, FTP(S), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT | |
通讯协议 | CPI, PakBus, SDM, Modbus, DNP3, SDI-12, TCP, UDP, NTCIP, NMEA, 01 83, I2C, SPI, CampbellCloud HTTPS/MQTTS和其他 | |
内部存储 | 4M的SRAM内存与75M的FLASH闪存，4M电池供电SRAM | |
MicroSD卡扩展 | 最大支持16GB | |
空闲消耗电流(平均值) | < 1.5 mA@12Vdc | |
激活消耗电流(平均值) | 1.1 mA (1 Hz scan @ 24 Vdc) 1.7 mA (1 Hz scan @ 12 Vdc) 57 mA (20 Hz scan @ 12 Vdc) | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
AM16/32B 模拟通道扩展版 | 图片 | |
激发时间 | 20ms |
|
开关电流 | 500mA | |
系统供电 | 11.3~16 Vdc （-25~50℃）；11.8~16 Vdc（-55~85℃） | |
系统功耗 | <210µA（静止状态）；6mA（激活状态） | |
尺寸 | 0.2cm x 23.9cmx 4.6 cm | |
工作温度 | -25~50℃；-55~85℃（扩展） | |

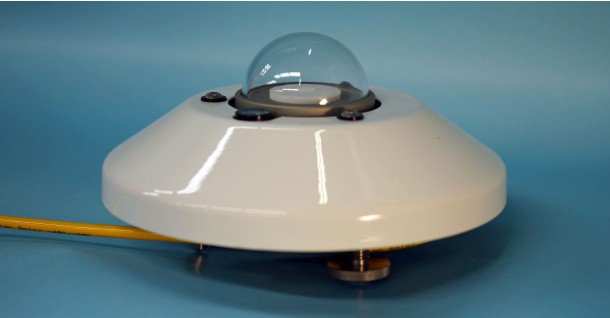

EQ08-S & EQ08-SE/SC总辐射传感器 | 图片 | |
响应时间（95%） | 0.3s |  |
零偏移：a）-200 W.m-2 | < + 0.2W.m-2(不通风) | |
b) 5K.h-1 | < ± 0.2 W.m-2（加热器关闭） < ± 1W.m-2（加热器打开） | |
c)总响应 | < ± 5W.m-2 | |
非稳定性（每年） | < 0.1% | |
非线性 ( 100-1000W.m-2) | < ± 0.2% | |
方向误差(w.r.t. 1000 W.m-2) | ± 10 W.m-2 (30-80°) | |
光谱误差(280 to 4,000 nm) | < ± 0.4 W. m-2 | |
光谱选择性 （0.35至1.5µM） | < 3% | |
温度误差（50K区间） | < ± 1% | |
倾斜误差（0-90°） | < ± 0.2% | |
附加信号处理错误 | ER08-S，不适用 ER08-SE/SC；<±2 W.m-2 | |
视角 | 360° | |
辐照度 | 0—4000W/m2 | |
光谱范围 | 300—3000nm (正常)；305—2700nm (50%) | |
灵敏度 (典型) | ER08-S：7 µV/ W/m2；ER08-SE：1.0mV/ W/m2 ER08-SC: 100±5 W.m-2/mA, 0-1,600 W.m-2 | |
校准精度 | < ±1.5 W/m2(可溯源WRR) | |
输出阻抗 | ER08-S：6KΩ；ER08-SE：65 Ω | |
测量输入阻抗 | ER08-S: >10 MΩ; ER08-SE:>1M Ω | |
供电需求 (除ER08-S) | 7—15 VDC； 6mA (ER08-SE), 15-20mA (ER08-SC) | |
工作温度 | -40—80℃ | |
水平泡分辨率 | 0.1° | |
干燥剂 | 橙色硅胶，无毒 | |
电缆长度 | 6m | |
尺寸大小 | 230 x 230 x 180mm | |
净重量 | 2Kg；0.8Kg | |
NSR1净辐射传感器 | 图片 | |
响应时间 | NSR1: 7s (95%) NSR1-E:11s (95%) |
|
光谱范围 | 0.3 to 60µm | |
非线性 | <3% | |
灵敏度（典型） | NSR1: 6 µV/W.m-2 | |
向上和向下的 灵敏度的变化 | <3% | |
短波和长波 灵敏度的变化 | <5% | |
温度依赖（-20至50°C） | <3% | |
分辨率 | < 2 W.m-2 | |
光谱选择性 | <5% | |
视角 | 2×180° | |
辐照度 | -250-2000 W.m-2 | |
输出阻抗 | NSR1: 40 Ω NSR1-E: 80 Ω | |
工作温度 | -35-60°C | |
灵敏度和温度关系 | < 3%（-20-50°C） | |
抵消温度梯度（5°C/hr） | < 4W.m-2 | |
方向响应（w.r.t 1000 w.m-2） | 短波：<25 W.m-2（0-80°） 长波：与各向同性IR无关 | |
传感器 | 热电堆，黑色中心的扁平白色接收器 | |
顶窗 | 聚乙烯圆顶，Ø29x0.4mm | |
等级精度 | 0.4° | |
干燥剂 | 橙色硅胶 | |
结构 | 阳极氧化铝；不锈钢 | |
尺寸大小 | Ø90×850mm | |
净重量 | 1kg | |

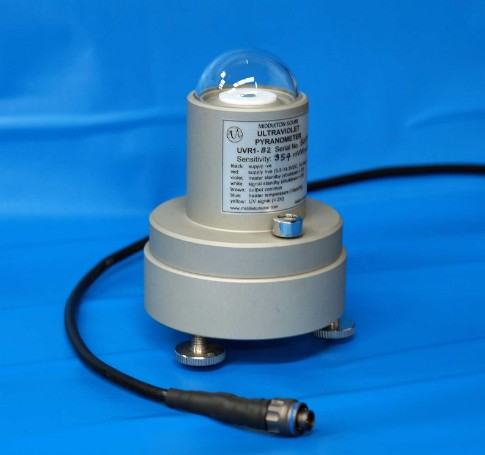

UVR1系列紫外辐射传感器 | 图片 | |
响应时间（95%） | <0.5s |
|
分辨率 | < 0.1% | |
不稳定（每年） | < -3% | |
非线性 | < 1% | |
方向误差（余弦+方位） | <3%（0°-85°天顶角） | |
边带误差（%信号，典型值） | UVR1-T2和UVR1-A2：可忽略不计 UVR1-B2:2.5%（夏季），7%（冬季） | |
温度响应（加热器打开） | <1% | |
光谱范围和辐照度 | UVR1-T2：280-400nm；0-95 W.m-2 UVR1-A2：315-400nm；0-90 W.m-2 UVR1-B2：280-315nm；0-6 W.m-2 ,0-10 MED/hr | |
探测器类型，有效面积 | UV硅光二极管＋放大器，25 mm2 | |
灵敏度（典型） | UVR1-T & UVR1-A：15-35 mV/W.m-2 UVR1-B：400-900 mV/W.m-2 | |
输出（典型满刻度范围） | 0-3V直流电（可选择0-1V直流电） | |
黑暗偏移(50℃环境温度变化) | ±1.5mV (30℃ & 40℃加热器) ±2.5mV (50℃加热器) | |
工作环境温度 | -30—50℃ | |
热控制：加热器置位点选择 置位点稳定 | 30℃；40℃(默认); 50℃ < 2.5℃(50℃环境变化) | |
供电需求(加热器开) | 5.5—14.5VDC，单电源 最大12W，典型2W | |
稳定电流消耗 | 加热器＋探测器关闭：< 1mA | |
温度信号(探测器/过滤器)；精度 | 10mV/℃(例如：0.4V = 40℃)；±1℃ | |
顶罩 | UVR1-A：玻璃 UVR1-T & UVR1-B：熔融石英 | |
电缆长度 | 6m；末端带连接头 | |
重量 | 1.0kg (电缆除外) | |
运输尺寸和重量 | 230 x 230 x 180毫米，3公斤 | |
PG01长波辐射传感器 | 图片 | |
灵敏度（典型） | 13 µV/W.m-2 |
|
响应时间 | 11s (95%) | |
光谱范围 | 4.5 to 42 µm | |
光谱选择性 （8至14µM） | < 5% | |
非线性 | < 1% | |
辐照度 | -250 to +250 W.m-2 | |
测量角度 | 170° | |
温度依赖（-20至50°C） | < 2% | |
地面辐射强度计系数 | k1=0，k2=1，k3=3.8 | |
输出阻抗 | 40 Ω | |
灵敏度和温度关系 | < 2%（-20-50°C） | |
倾斜误差 | < 1% | |
窗户 | 硅，1mm；涂层类金刚石碳（外部） 遮阳板（内部） | |
抵消温度梯度（5°C/hr） | < 3W.m-2 | |
等级精度 | 0.1° | |
电缆长度 | 6m，8芯 | |
尺寸大小 | Ø160mm x71mm | |
净重量 | 0.8kg | |
SQ-202X-SS光量子传感器 | ||
测量参数 | 光合有效辐射 |
|
工作电压 | 5-24V DC | |
电流 | 10uA | |
输出范围 | 0-2.5V | |
灵敏度 | 0.6 mV*umol m⁻²*s⁻¹ | |
校准因子 | 1.6 umol m⁻²*s⁻¹/mV | |
校准不确定度 | ±5 % | |
测量重复性 | 小于 0.5 % | |
长期漂移（不稳定） | 每年少于2% | |
非线性度 | 小于1%，最高4000 umol m⁻²*s⁻¹ | |
响应时间 | 小于1ms | |
视野 | 180° | |
光谱范围（响应为最大值50%的波长） | 370 至 650nm | |
定向（余弦）响应 | ±5%（太阳天顶角为 75°） | |
温度响应 | -0.04%每℃ | |
操作环境 | -10 至 60 ℃;0 至 100 % 相对湿度，可浸没在30m水中。 | |
传感器重量 | 140 克 | |
电缆 | 5 m信号屏蔽双绞线;（高耐水性，高紫外线稳定性，在寒冷条件下的高柔韧性）;高质量尾纤引线 | |
TE525MM雨量传感器 | ||
传感器类型 | 带干簧管翻斗式 |
|
材料 | 阳极氧化铝 | |
工作温度 | 0°to 50℃ | |
分辨率 | 1次翻动 | |
每次翻动容量 | 4.73ml | |
每次翻动降雨量 | 0.1mm | |
测量不确定性 | 1.0%最高达 50 毫米/小时 | |
电缆类型 | 2 芯屏蔽电缆 | |
漏斗口直径 | 24.5 厘米 | |
高度 | 9.21 厘米 | |
线缆重量 | 0.1 千克/每 3.05 米长度 | |
翻斗重量 | 1.1KG | |
HygroVUE™10数字温湿度传感器 | ||
传感元件 | SHT35由Campbell Scientific改进 |
|
通信标准 | SDI-12 V1.4(响应命令子集) | |
供电电压 | 7 to 28 Vdc | |
电磁兼容性 | 经过测试并符合IEC61326:2013。 | |
标准操作温度范围 | -40° to +70°C | |
主要外科材质 | UV 稳定, 白色 PET-P | |
电子密封等级 | IP67 | |
传感器保护 | 外部玻璃填充聚丙烯帽配有不锈钢网灰尘过滤器，公称孔径< 30微米。传感器元件具有聚四氟乙烯保护膜，对200纳米或更大尺寸的颗粒过滤效率> 99.99%。 | |
传感器插头 | M12公头，4针，A-coded | |
线缆 | 聚氨酯护套，屏蔽电缆，公称直径4.8毫米 | |
现场可更换芯片或重新校准 | 现场可更换的芯片 | |
传感器帽直径 | 12.5 mm | |
接头体直径 | 18 mm | |
长度 | 180毫米没有电缆安装 | |
传感器本体重 | 50 g | |
重量 | 250g,5米电缆 | |
相对湿度： | ||
测量范围 | 0 to 100% RH | |
精度 | -注-所引用的精度数字是相对于工厂标准的95%置信限。 ±1.5%(25℃，RH范围0 ~ 80%) ±2%(25℃，RH范围80 ~ 100%) | |
短期滞后 | < ±1% RH | |
其他温度下的附加误差 | <±1% RH(超过-40°~ +60°C) | |
长期稳定性 | ±0.5% /年(在洁净空气条件下的最大漂移) | |
报告分辨率 | 0.001% RH | |
重复性 | 0.05% RH (3σ噪声级) | |
带过滤器的响应时间 | < 20 s(静止空气中63%的响应时间) | |
空气温度： | ||
测量范围 | -40°C to +70°C | |
精度 | -注-所引用的精度数字是相对于工厂标准的95%置信限。 ±0.2°C(-40~+70°C范围内) ±0.1°C(20 ~ 60°C范围内) | |
长期漂移 | 每年< 0.03°C | |
报告分辨率 | 0.001°C | |
重复性 | 0.04°C (3σ噪声级) | |
带过滤器的响应时间 | < 130秒(在空气以1m /s移动时63%的响应时间) | |
校准溯源 | NIST和NPL标准 | |
最大漏电流： | ||
静止 | 50 µA | |
测量过程 | 0.6 mA(耗时0.5 s) | |
CS106气压传感器 | ||
量程 | 500 - 1100 hPa |
|
长期稳定性 | ±0.1 hPa每年 | |
设置时间 | 通电1s后达到完全精度 | |
响应时间 | 测量后500ms达到完全精度 | |
输出电压 | 0 - 2.5Vdc | |
供电电压 | 10 - 30V直流供电 | |
海拔高度 | 低于海平面609.6米（2000英尺）(如矿井）至海拔4572米（15000英尺） | |
精度 | ±1.0 hPa（-20℃ - +45℃） ±1.5 hPa（-40℃ - +60℃） 精度是指端点非线性、滞后、重复性和校准不确定性的平方根 ±0.3 hPa（+20℃） ±0.6 hPa（0℃ - 40℃） | |
线性 | ±0.25 hPa | |
滞后性 | ±0.03 hPa | |
重复性 | ±0.03 hPa | |
校准误差 | ±0.15 hPa | |
电流消耗 | < 4mA（活跃) < 1uA（休眠模式） | |
温度范围 | -40℃ - +60℃ | |
线缆长度 | 76.2cm | |
尺寸 | 6.8×9.7×2.8 cm（2.7×3.8×1.1英寸） | |
重量 | 90g | |
WD1风向传感器 | 照片 | |
描述 | 风向标。采用 358° 微扭矩电位器，坚固耐用，反应灵敏。 |  |
传感器类型 | 风向 | |
测量范围 | 0~358° | |
精度和分辨率 | 0.3 °（分辨率） 风速大于 5 m.s-1 时为 ±2° 起始阈值 0.6 m/s，与气流成 45°。 | |
输出范围 | 0 至 1000 Ω 额定值 | |
灵敏度 | 28 Ω per degree | |
工作温度范围 | -50~+70℃ | |
电源 | 最大20V 最大20mA | |
电缆 | 3m/6w | |

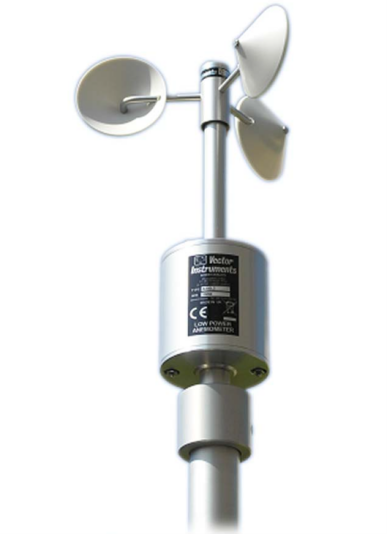

AN3风速传感器 | 照片 | |
描述 | 风速计 - 高分辨率，3杯式。 数字光电二极管脉冲和模拟输出 |  |
传感器类型 | 风速 | |
测量范围 | 0.15~75 m.s‐1 | |
精度和分辨率 | 1% ±0.01 m.s-1（脉冲） 1%（模拟） | |
输出范围 | 3~1500Hz 0~2.5V DC | |
灵敏度 | 20Hz perm.s-1 33mV perm.s-1 | |
工作温度范围 | -30 ~ +70℃ (最低结冰温度） | |
电源 | 7~28V DC 最大2mA | |
电缆 | 3m/6w | |
TDR-315N 土壤水分温度电导率传感器 | ||
测量参数 | 体积含水量 相对介电常数 土壤体积电导率(BEC) 土壤温度 孔隙水电导率（EC） |
|
测量精度 | 体积含水量：±2% FS 相对介电常数：±2 土壤温度（5~35℃）：±0.25℃ 土壤温度（-15~50℃）：±0.5℃ 体积电导率(0 ~ 1000 uS/cm)：±25us/cm 体积电导率(1000 ~ 2500 uS/cm)：±2.5% 体积电导率(2500 ~ 3000 uS/cm)：±5% | |
测量范围 | 体积含水量：0% ~ 100% 相对介电常数：1 ~ 100 土壤体积电导率：0 ~ 3000 µS/cm 土壤温度：-40~55℃ 孔隙水电导率（EC）：0 ~ 55000 µS/cm | |
分辨率 | 体积含水量：0.1% 相对介电常数：0.1 土壤体积电导率：1us/cm 土壤温度：0.1℃ | |
重复性(RMS偏差） | 体积含水量：0.07% 相对介电常数：0.07 土壤体积电导率：3 µS/cm 土壤温度：0.01℃ | |
绝对最大额定值(超过范围会导致传感器永久性损坏)： | ||
电源电压（在红线和白线之间测量） | 最小限度：-16V 最大限度：+16V | |
SDI-12 数据电压（蓝白线） | 最小限度：-16V 最大限度：+16V | |
施加到传感器杆的外部电压 | 最小限度：-0.3V 最大限度：+4V | |
静电放电，中心杆 | IEC 61000−4−2（ESD） | |
储存温度 | -40~60℃ -40~140℉ | |
运行条件： | ||
工作电源电压 | 6.5V~15V | |
工作温度（由于结冰会导致 VWC 误差） | -30℃~55℃ | |
工作温度（VWC准确，不允许结冰） | 0~55℃ | |
能量消耗： | ||
空闲电流（传感器供电但不测量，20 °C） | <10 uA | |
空闲电流（-35 至 +50 °C） | <50 uA | |
传感器读取时间 | 0.3 s (典型值) | |
传感器读取电流（电源电压 = 12V） | 118 mA (典型值） | |
传感器读取电流（电源电压 = 7V） | 150 mA（典型值） | |
传感器通讯电流 | 6 mA（典型值） | |
SDI-12数据线电气特性： | ||
输入(当传感器空闲或接收数据时) | ||
对地电阻 | 160㏀~175㏀ | |
VIL(“标记”状态下所需的输入电压) | -1V~1.3V | |
VIH(“间隔”状态下所需的输入电压) | 3.2V~6V | |
输出(当传感器传输数据时) | ||
输出阻抗 | 1000Ω~1250Ω | |
VOL（“标记”状态下的输出电压） | 0~0.25V | |
VOH(“间隔状态下的输出电压) | 4.7V~5.2V | |
物理特性： | ||
尺寸(不含电缆) | 21 cm x 5.3 cm x 2 cm | |
重量(不含电缆) | 105 g | |
电缆重量 | 32.7 g/m | |
材质 | 304不锈钢，环氧树脂，ABS塑料 | |
电缆 | 3 根铜导线，22 Ga.，防水和抗紫外线 PVC 护套，总直径 4.8mm | |
通信协议 | SD1-12版本1.4 | |
255-100蒸发传感器 | 图片 | |
测量范围 | 0～25.4cm |
|
测量精度 | 0.25% | |
线性度 | 0.25% | |
阻抗 | 1000欧姆 | |
工作温度 | -40～60℃ | |
浮子直径 | 10.16cm | |
高度 | 69.85cm | |
直径 | 20.32cm | |
底座 | 40.64cm三角形底盘，含水平装置 | |
进水口 | 1.27cm NP连接器，母口 | |
电缆 | 3芯连接器，15.24m | |
重量 | 3.4kg | |
DJ-5200蒸发皿 | 图片 | |
材质 | SUS304不锈钢 |
|
尺寸 | Φ1206mm*254mm | |
木托尺寸 | 1200*1200mm | |
