系统介绍：

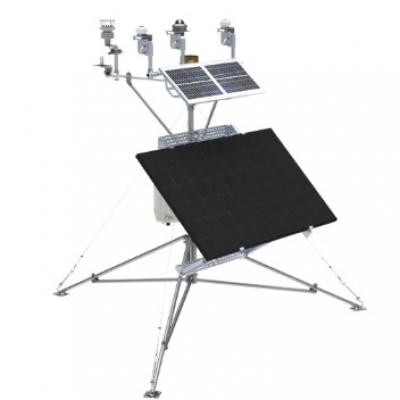

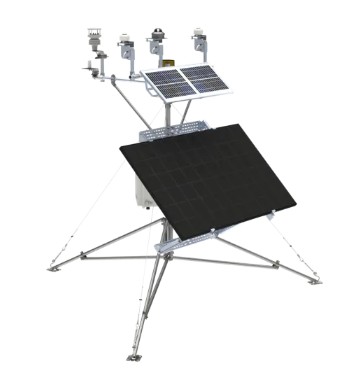

DJ-6512是一款A级气象站，专门为太阳能资源评估而设计。DJ-6512是一个可靠、高质量的太阳能资源评估系统，按照最高行业标准设计，可提供准确的数据测量。
DJ-6512提供现场数据，这些数据对于全面了解项目现场的太阳能资源和可变性至关重要。评估站的主要目标是对该地区的太阳能资源进行长期、连续的监测评估。通过高精度的测量设备,可以实时获取该地区的日射量、气温、湿度、风速等参数。这些数据将用于评估该地区的年平均总辐射量(年照)、辐照均匀性、气候环境对光伏发电的影响等。
特点：
含CR1000Xe测量控制数据采集器。
即使在断电和网络故障的情况下，也能通过电池支持站点持续收集数据。
灵活的数据检索选项，方便可靠地收集和存储数据。
可根据项目需求进行定制。
工业化设计、编程和测试保证正确接线、减少部署时间和减小误差。
测量参数：
太阳辐射（全球水平辐射度 (GHI)、漫反射辐射度 (DHI)、计算直接法线辐射度 (DNI)、反射率）
气象（空气温度、大气压、相对湿度、降水、风向、风速）
污损监测
技术参数：
CR1000Xe数据采集器 | ||
操作温度 | -40° 到+70°C（标准）；-55° 到 +85°C（扩展） 无冷凝结露的环境 |  |
最大扫频 | 1000Hz | |
外壳材质 | 阳极氧化铝 | |
模拟输入 | 16个单端输入或8组差分输入（需要单独配置）。两个测量不经处理的0-20 mA或4-20 mA信号的模拟输入端口。四个具有脉冲或数字信号输入输出功能的模拟输入端口。 | |
脉冲计数 | 10个 (P1 to P2 and C1 to C8) | |
电压激励终端 | 4个 (VX1 to VX4) | |
最大输出/输入电流 | ±40 mA(电压激励) 50mA(稳压3.3或5V) | |
通信端口 | USB-C, Ethernet, RS232, RS485/422, CS I/O, CPI | |
12V开关 | 2个端子，另加上CS I/O引脚8 | |
数字I/O | 8个可配置为数字输入输出的端子(C1-C8)，包括状态高/低，脉宽调制，外部中断，边沿定时，开关闭合脉冲计数，高频脉冲计数以及UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI串口通信功能。端子可成对配置，用于某些功能5V或3.3V的电平逻辑。 | |
输入限制 | ±5 V | |
模拟电压精确度 | 此精度规格不包括传感器或测量噪声： 在0° 到 40°C时，±(0.04% 的测量值+偏差值) 在 -40° 到 +70°C时，±(0.06%的测量值+偏差值) 在 -55° 到 +85°C(扩展的温度范围)时，±(0.08%的测量值+偏差值) | |
ADC | 24位 | |
供电 | 10-36Vdc输入 | |
实时时钟精度 | 每年最大误差为3分钟，装配可选的GPS校正后可缩短至10μs | |
网络协议 | Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), SFTP, FTP(S), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT | |
通讯协议 | CPI, PakBus, SDM, Modbus, DNP3, SDI-12, TCP, UDP, NTCIP, NMEA, 01 83, I2C, SPI, CampbellCloud HTTPS/MQTTS和其他 | |
内部存储 | 4M的SRAM内存与75M的FLASH闪存，4M电池供电SRAM | |
MicroSD卡扩展 | 最大支持16GB | |
空闲消耗电流(平均值) | < 1.5 mA@12Vdc | |
激活消耗电流(平均值) | 1.1 mA (1 Hz scan @ 24 Vdc) 1.7 mA (1 Hz scan @ 12 Vdc) 57 mA (20 Hz scan @ 12 Vdc) | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
EQ08-S & EQ08-SE/SC总辐射传感器 | 图片 | |
响应时间（95%） | 0.3s |  |
零偏移：a）-200 W.m-2 | < + 0.2W.m-2(不通风) | |
b) 5K.h-1 | < ± 0.2 W.m-2（加热器关闭） < ± 1W.m-2（加热器打开） | |
c)总响应 | < ± 5W.m-2 | |
非稳定性（每年） | < 0.1% | |
非线性 ( 100-1000W.m-2) | < ± 0.2% | |
方向误差(w.r.t. 1000 W.m-2) | ± 10 W.m-2 (30-80°) | |
光谱误差(280 to 4,000 nm) | < ± 0.4 W. m-2 | |
光谱选择性 （0.35至1.5µM） | < 3% | |
温度误差（50K区间） | < ± 1% | |
倾斜误差（0-90°） | < ± 0.2% | |
附加信号处理错误 | ER08-S，不适用 ER08-SE/SC；<±2 W.m-2 | |
视角 | 360° | |
辐照度 | 0—4000W/m2 | |
光谱范围 | 300—3000nm (正常)；305—2700nm (50%) | |
灵敏度 (典型) | ER08-S：7 µV/ W/m2；ER08-SE：1.0mV/ W/m2 ER08-SC: 100±5 W.m-2/mA, 0-1,600 W.m-2 | |
校准精度 | < ±1.5 W/m2(可溯源WRR) | |
输出阻抗 | ER08-S：6KΩ；ER08-SE：65 Ω | |
测量输入阻抗 | ER08-S: >10 MΩ; ER08-SE:>1M Ω | |
供电需求 (除ER08-S) | 7—15 VDC； 6mA (ER08-SE), 15-20mA (ER08-SC) | |
工作温度 | -40—80℃ | |
水平泡分辨率 | 0.1° | |
干燥剂 | 橙色硅胶，无毒 | |
电缆长度 | 6m | |
尺寸大小 | 230 x 230 x 180mm | |
净重量 | 2Kg；0.8Kg | |
METSENS500一体式气象五要素传感器 | ||
测量参数 | 空气温度、大气压、相对湿度、风向、风速 |  |
采样频率 | 1Hz | |
数字通信模式 | 串行RS-232、RS-485、SDI-12、NMEA、Modbus、ASCII | |
防护等级 | IP66 | |
符合的标准 | 符合CE、RoHS认证； 所有单独的参数均符合或超过IEC 61724-1（2017,2021）的规格。 | |
工作温度范围 | -40℃ - +70℃ | |
工作电压 | 5-30V直流供电 | |
12直流供电时的典型电流消耗值 | 25mA（持续高功耗模式供电） 0.7mA（生态友好型供电方式；1小时轮询一次） | |
重量 | 0.7kg（1.5磅） | |
空气温度测量： | ||
工作温度 | -40℃ - +70℃ | |
分辨率 | 0.1℃ | |
精度 | ±3℃（20℃时） | |
相对湿度测量： | ||
量程 | 0-100% | |
分辨率 | 0.1 | |
精度 | ±2%（20℃，相对湿度处于10-90%时） | |
气压测量： | ||
量程 | 300-1100 hPa | |
分辨率 | 0.1hPa | |
精度 | ±0.5hPa（25℃时） | |
风速测量： | ||
量程 | 0.01-60m/s | |
精度 | ±3%（风速低于40m/s时） ±5%（风速处于40-60m/s时） | |
分辨率 | 0.01m/s | |
触发值 | 0.01m/s | |
风向测量： | ||
量程 | 0°- 359° | |
分辨率 | 1° | |
单位 | 度 | |
精度 | ±3° | |

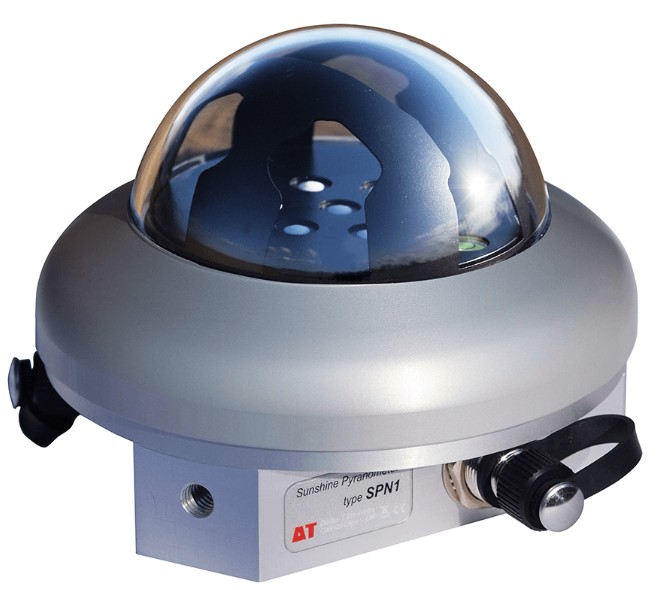

SPN1日照辐射传感器 | 照片 | |
总体精度： 总辐射及散射 | ±5%（日积分） ±5%±10 W.m-2（每小时平均值） ±8%±10 W.m-2（单个读数） |
|
分辨率 | 0.6 W.m-2 = 0.6 mV | |
范围 | 0 to >2000 W.m-2 | |
模拟输出灵敏度 | 1 mV = 1 W.m-2 | |
模拟输出范围 | 0 – 2500 mV | |
日照状态阈值 | 120 W.m-2在直射光束中 | |
精度：日照状态 | ±10% | |
精度：余弦校正 | 0-90°顶角入射光的±2% | |
精度：方位角 | ±5%（360°旋转） | |
温度偏移系数 | ±0.02%/℃ | |
温度范围 | -20至70℃ | |
校准周期 | 厂家校准，建议每2年一次 | |
响应时间 | ＜200ms | |
光谱响应 | 400-2700nm | |
光谱灵敏度变化 | 10% | |
非线性 | ＜1% | |
倾斜响应 | 可忽略不计 | |
零偏移 | < 3 W.m-2 环境温度每小时变化 5℃ 时 温度 < 3 W.m-2 暗读数 | |
工作纬度范围 | -90°至+90° | |
环境 | IP67 | |
日照状态输出 | 无日照=开路 有日照=接地短路 | |
供电 | 2mA（唤醒），＜30μA （睡眠） 5V-15V DC | |
加热器供电 | 12V-15V DC,高达1.5A | |
加热器控制 | 外部温度低于0℃时，持续变化至20W输出 | |
最低无冰雪温度 （使用加热器时使用） | -20℃在风速0 m/s 时 -10℃在风速2 m/s 时 | |
可选安装选项 | 3×M5底座螺纹孔，直径108mm， 120°间距 | |
尺寸和重量 | 直径126mm×高94mm，786g | |

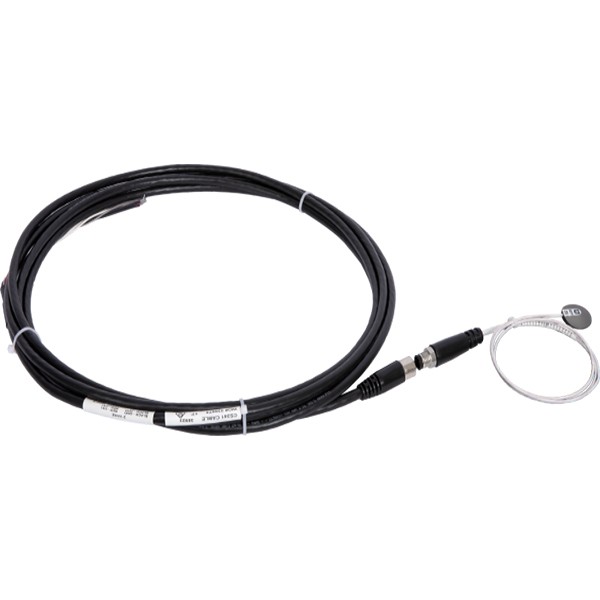

CS241 Pt-1000 A级模块背面温度传感器 | ||
传感器类型 | 精密1000欧姆A级铂电阻传感器元件（Pt-1000） |  |
工作温度范围 | -40° 至 +150°C | |
A级PRT精度 | ±(0.15 + 0.002T)°C | |
温度系数 | TCR = 3850 ppm/K | |
长期稳定性 | 最大R0漂移0.04%（在400°C下1000小时后） | |
测量电流 | 0.1 至 0.3 mA | |
不确定度 | 当使用CR1000X测量和控制数据记录器进行测量时，在-40°C至+100°C的测量范围内，温度不确定度为±0.3°C至0.4°C | |
圆盘材料 | 阳极氧化铝 | |
盘直径 | 2.54 cm (1.0 in.) | |
高度 | 0.419 cm (0.165 in.) | |
重量 | 约27g（0.06lb），带连接器和1 m (3 ft)电缆 | |
传感器电缆： | ||
护套材料 | 白色半光泽PFA | |
最小弯曲半径 | 距离传感器盘至少6mm（0.25in） | |
电缆直径 | 0.216 cm (0.085 in.) | |
电缆长度 | 0.9144 m (3 ft) | |
