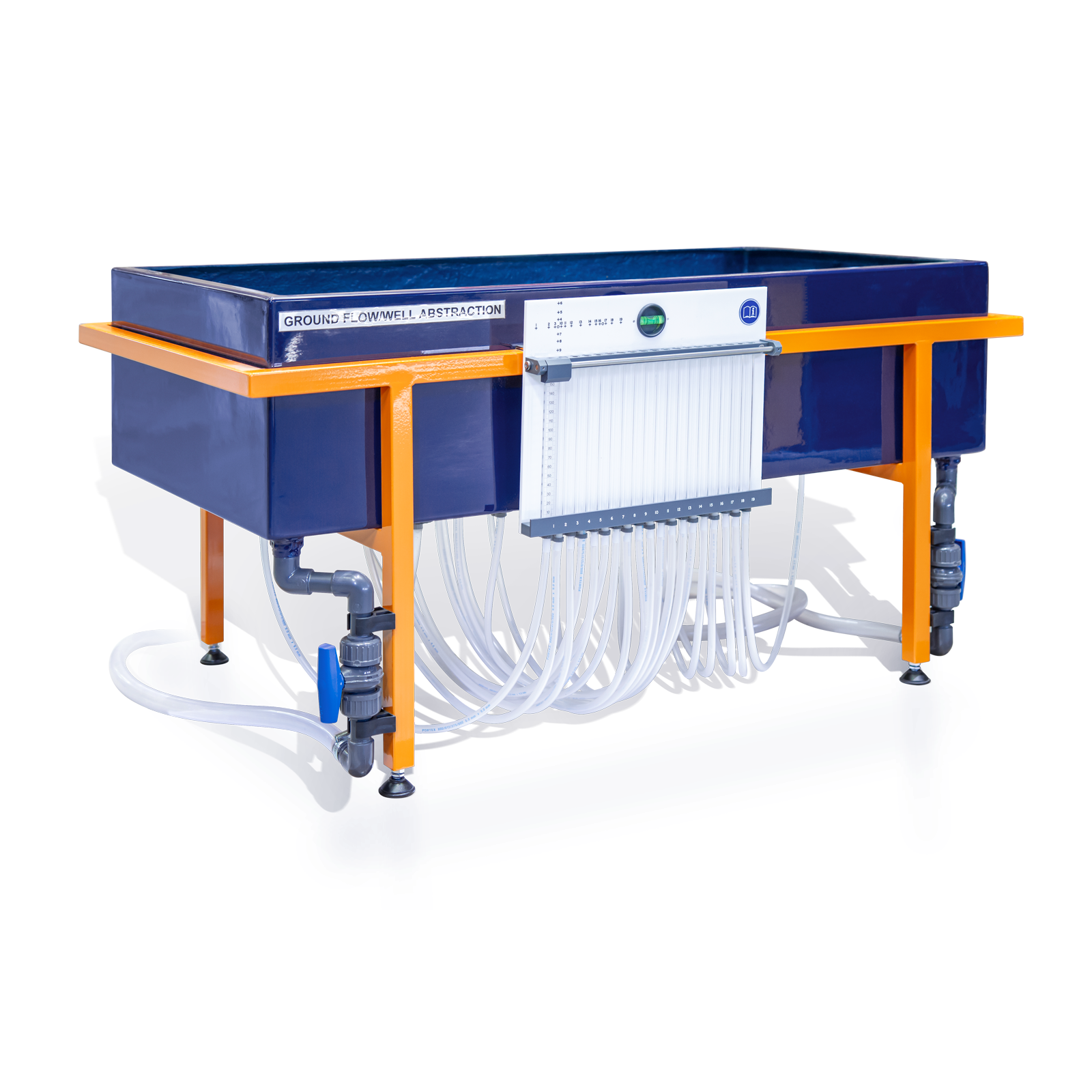

S11 地下水渗流模拟装置

用途：

    Armfield S11 地下水渗流装置为台式试验设备，可通过小型模型直观演示地下水运动水文原理，以及相关工程构筑物中的地下水应用规律，适用于研究地下径流的地质、地理专业人员开展教学演示，设备可直观演示不同水头作用下地下水渗流产生的水力梯度（达西定律）；读取各测压管水位后可绘制出线性水头剖面。

该设备广泛适用于水资源工程相关实践课程，可便捷开展土地排水工程洪涝风险、水井取水、基坑降水、湖泊与圩田排水等模拟试验。

设备配套完整实验指导资料与各类辅件，水利水文专业师生可自主搭建更多试验模型用于拓展研究。

   渗流槽采用玻璃钢材质打造，耐用性强，整体安置于喷漆低碳钢机架上，可直接放置于实验室操作台使用。

   渗流槽两端均布设散流式进出水口并配套流量控制阀，可按需调节、稳定地下水位，满足各类地下水渗流模拟试验需求。槽体底部设有两口带控水阀门的模拟抽水井，用于地下水开采抽取相关试验研究。槽底布置 19 个十字形排布测压接口，外接槽侧多管式测压装置，直观显示砂层内浸润线剖面形态；配套滑动标尺，可精准读取任意点位水位高度。
       试验介质：0.1 立方米、粒径 0.6–2.0mm 经冲洗分级洁净粗砂。

     设备附赠标准规格圆筒隔环辅件，用于完成上述各类专项模拟试验。

特点：

·可快速搭建简易三维渗流工况，并在模型内部关键点位完成测压管水头数据采集；

·渗流槽采用玻璃钢材质打造，耐用性强；

·配套滑动标尺，可精准读取任意点位水位高度。

技术参数：

设备主体
整机尺寸	长 1.115m × 宽 0.585m × 高 0.530m
槽体	长0.999m×宽0.490m×深 0.235m
量程	0～155mm
刻度分度值	1mm
配套组件
供水条件	F1-10 型通用流体力学实验台，或外接冷水供水系统
排水管路	需配置冷水排水管路
