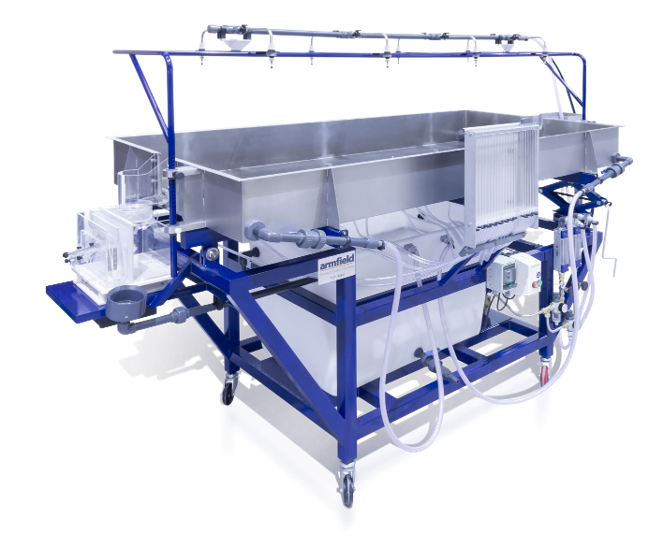

S12-MKII-50 型高级环境水文系统
用途：
S12-MKII-50 型高级环境水文系统，配套功能可用于河流地貌学相关研究，涵盖实验内容包括：不同透水性集水区的降雨 - 径流过程线测定；有无降雨地表补给条件下的井群地下水抽取模拟；河道地貌形态演化研究，以及的河道水动力机理试验。标配数据采集系统与全套检测仪器，附赠标准实验模型套件。
该落地式小型试验装置可模拟真实水文工况、输出贴合实际的试验结果，设备摆放灵活，无需配套特殊公用设施。
试验砂和电脑须自行采购：试验砂：16/30 目泳池石英滤砂，装填用量 550kg；
自备设备：电脑（带 USB 接口，Windows7 及以上系统），设备不附赠电脑。
特点：
·稳流进水水箱可生成充分发展的河道水流，砂槽全长均可开展河道模拟试验；
·创新型出水水箱结构，可同步测量水流量与输沙量；
·不锈钢材质砂槽；
·双千斤顶机构，可调节砂槽整体倾斜坡度；
·喷淋喷头高度可调；
·采用细颗粒试验砂，可塑造清晰精细的地貌微形态；
·全套试验仅使用单一规格砂料，无需更换填料；
·进水流量可精准调控与计量；
·管路拆装灵活，可搭建多种试验工况；
·标配电脑数据采集系统，自动记录出水流量与泥沙数据。
技术规格：
主体部件 | | |
不锈钢砂槽 | 2m×1m，配备联动双千斤顶机构，可整体倾斜调坡 | |
降雨模拟系统 | 8 个独立控制喷淋喷头，安装于高度可调节龙门架上，单喷头配独立开关阀 | |
河道进水单元 | 稳流进水水箱，内置玻璃稳流球，导流槽形成充分发展河道水流 | |
地下渗流通道 | 两条贯穿砂槽全宽的渗滤沟，每条可自由切换进水 / 出水模式 | |
测压监测系统 | 20 个十字形布置测压测点，连通多联测压管，用于观测潜水面（地下水位） | |
出水测量单元 | 砂槽末端出水水箱，内置沉沙槽、稳流仓、流量检测装置；配阶梯式溢流堰，地下水试验可更换密封封板；采用直读式倾斜测压管测量堰上水头换算流量 | |
水循环系统 | 大型塑料集水箱 + 循环水泵 | |
流量控制组件 | 2 台不同量程变面积流量计（3L/min、5L/min） | |
外形尺寸 | 长 1.70m × 宽 2.70m × 高 1.30m | |
木箱包装参数 | 包装体积 7.5m³，毛重 600kg | |
供电 | S12-MkII-50-A，220~240V / 单相 / 50Hz；S12-MkII-50-G，220~240V / 单相 / 60Hz | |
加工成型围框与托盘 | ||
敞口圆形围框 | 直径 500mm，高度 60mm | |
小型敞口方形围框 | 300mm×300mm，高度 60mm | |
带可拆卸透明中心测压竖管的封闭圆形围框 | 直径 500mm，高度 60mm | |
大型敞口矩形围框 | 1000mm×500mm，高度 60mm | |
带开孔大型封闭矩形围框 | 1000mm×500mm，高度 60mm | |
流域模拟配件 | ||
不透水流域 | 聚乙烯防渗薄膜，厚度 1000 标准规格，面积可完整覆盖模拟流域 | |
透水流域 | 吸水透气材料板材，面积可完整覆盖模拟流域 | |
实心 PVC 机加工水工模型构件 | ||
圆柱桥墩 | 直径 25mm | |
矩形桥墩 | 宽度 25mm，长度 75mm，高度 125mm | |
圆头桥墩 | 宽度 25mm，长度 75mm，高度 125mm，两端为半圆形端头 | |
流线型桥墩 | 主体尺寸同上，两端做 60° 斜切倒角处理 | |
配套软件 | ||
专业教学软件 | 内置操作指引、数据自动绘图功能 | |
自采设施 | ||
试验砂 | 16/30 目泳池石英滤砂，装填用量 550kg | |
电脑 | 带 USB 接口，Windows7 及以上系统 | |
