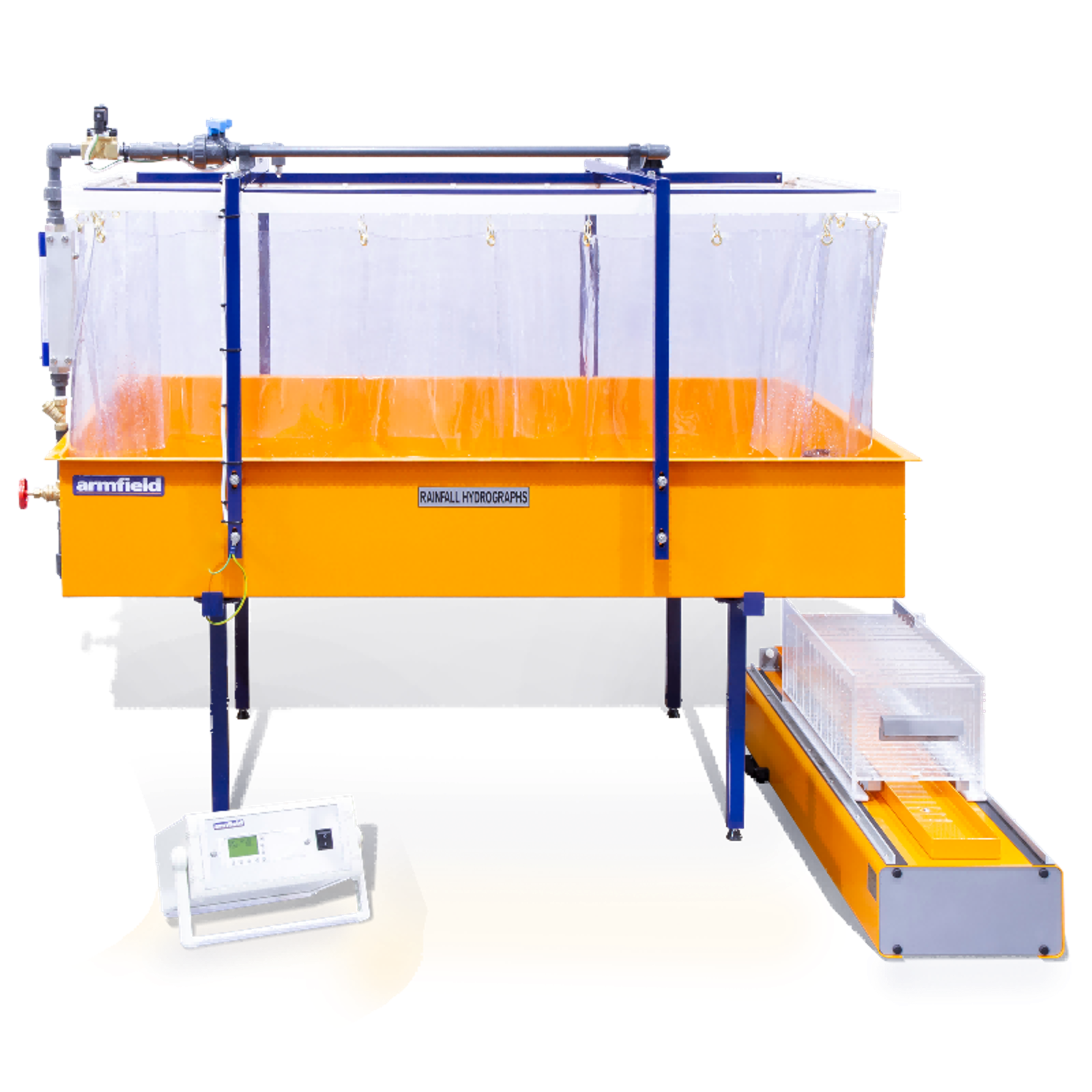

S10 降雨径流过程线演示装置

用途：

 Armfield  S10 降雨径流过程线演示装置通过小型模型模拟多种水文物理过程，相关模拟分为两大关联模块：一是不同透水性流域的降雨 - 径流关系，以及有无降雨地表补给条件下的水井地下水抽取规律；二是水文循环中，净雨落地至地表河道汇流出流的完整产汇流过程。

设备以填砾石试验槽为核心开展模拟，槽体表面可均匀供水，并配套径流观测计量结构；槽体采用高温搪瓷低碳钢材质，安装于喷漆钢制支架上，可台式摆放或直接落地放置于实验室。

两路方形阵列顶喷降雨喷头经流量控制阀、流量计、电磁阀统一供水；槽体四周配有可拆卸透明挡帘，防止水雾外溅；槽体一端设置总径流出口。

出口旁配备径流分时采集计量单元：内置 17 个独立储水格室的可平移集水容器，安装在带驱动电机与中部排水槽的基座上。

配套控制台控制集水容器平移与喷淋供水，可预先设定每个格室承接径流的时长，并实时显示试验总历时。各格室内积水量可直接形成径流随时间变化的柱状过程图。

搭配多组辅件可模拟地表洼地蓄水、坑塘滞留、农田排水等工况，辅件包含：模拟不透水流域的聚乙烯防渗膜、4 只储水模拟塑料桶、用于模拟地下暗管排水的透水管。

供水条件：需配套 F1-10 型水力学实验台，或流量不低于 4L/min 的独立冷水供给系统，并设置冷水排水管路；试验介质：1 立方米、粒径 2.0–5.0mm 冲洗级配砾石。
