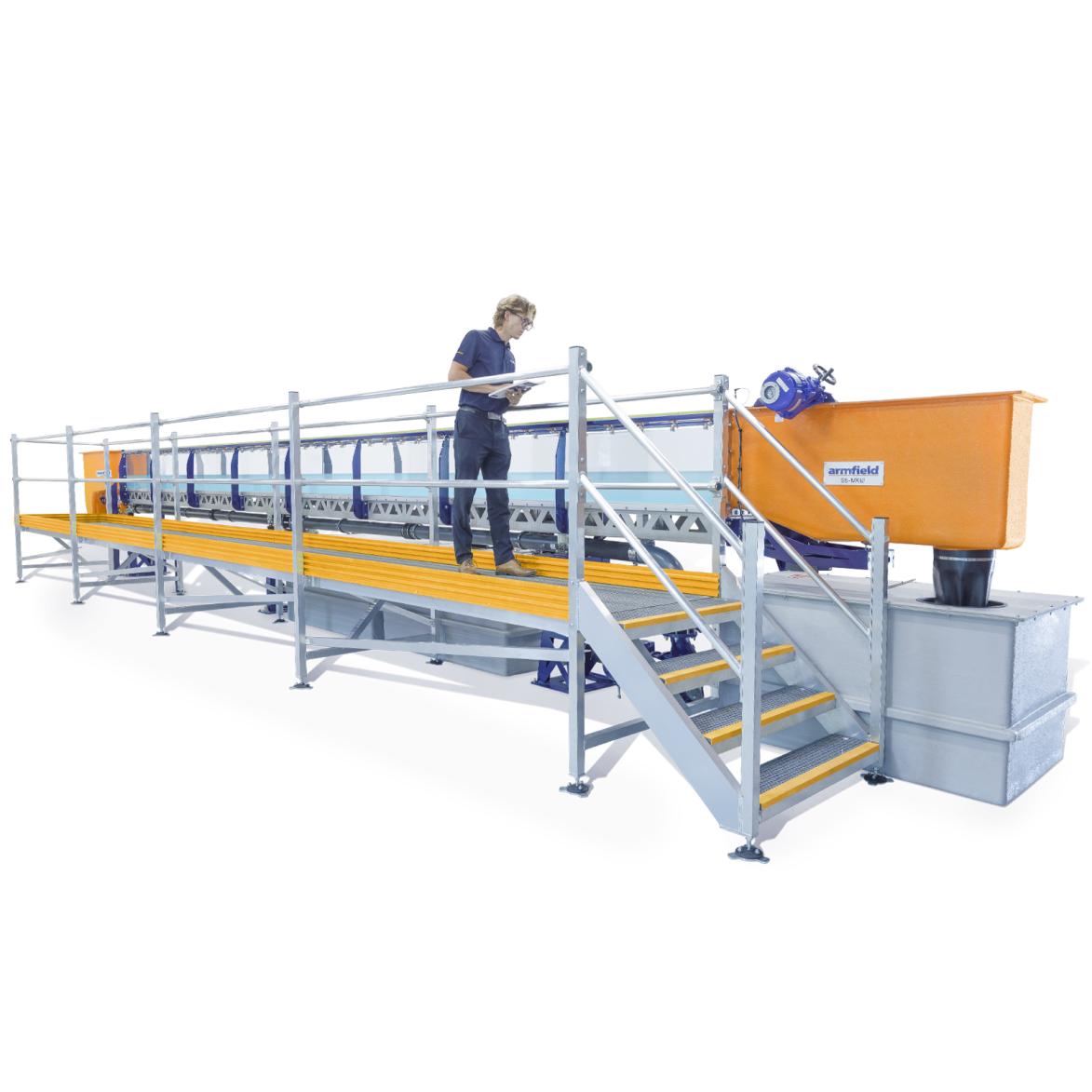

S6-MKIII 标准教学科研明渠水槽
用途：
S6-MKIII 实验室明渠水槽是水力学、土木工程从业人员的核心试验设备，既可用于基础理论教学，也可针对工程实际难题开展试验研究。流体力学众多工程场景均涉及明渠流动，这类水流具备与大气直接接触、承受大气压的自由液面。
本系列水槽长度规格丰富，以 2.5 米为一档梯度，覆盖 5m～17.5m 全尺寸选型，设备配套齐全的辅件与测量仪器，包含流量控制装置、造波系统，以及用于泥沙输移试验的水循环闭环系统。
特点：
·测量精度满足教学与科研使用需求
·标配配套控制软件，搭载 15 英寸高清触控显示屏
·可视化观测优化设计：侧壁采用钢化玻璃，侧边支撑结构纤细，观测高度符合人体工学，便于清晰观察水流现象
·模块化拼装结构，渠段玻璃已预先装配完成，现场安装快速简便
·可选配造波装置，可在试验渠内生成规则波或随机波浪
·可选底部透明玻璃视窗模块，用于粒子图像测速（PIV）试验分析
技术参数：
设备主体 | |
试验渠段 | 2.5 米标准模块化单元拼接，标准总长最小 5 米，可按需加长 |
侧壁 | 钢化玻璃 |
渠底 | 专用定制不锈钢材质 |
首尾水箱 | 玻璃钢（GRP 玻璃纤维增强塑料） |
集水箱与管路 | 聚氯乙烯（PVC）、聚乙烯（PE） |
水泵 | 直联式离心泵 |
流量调节阀 | 手轮驱动蝶阀 |
坡度调节参数 | |
正向底坡 | 最大 1:40（1.4°） |
反向底坡 | 1:200（0.28°） |
测量与水力参数 | |
流量计 | 电磁流量计 |
最大过流流量 | 38 升 / 秒 |
渠底变形量 | 水深 400mm 工况下典型值≤1.0mm |
侧壁变形量 | 水深 400mm 工况下典型值≤0.8mm |
渠体断面尺寸 | |
渠宽 | 0.3米 |
渠深 | 0.45米 |
标配功能模块 | |
15 英寸高清触摸屏控制面板 | 集成自动流量调控、坡度实时反馈、水体温度检测等功能 |
Armfield定制软件 | 支持自动 / 手动双模式操控，包含数据采集系统，电磁流量计监测模块，变频调速不锈钢水泵控制，闭环全自动流量调节，电子坡度检测，水温测量，USB 数据记录导出端口等功能模块 |
可选增购模块 | |
S6-MKIII-PMP组件 | 16 通道压力采集组件，最多可接入 16 个测压点位，用于采集渠底压强及其他水压数据。 |
自动化升级套件 | 渠体坡度自动调节，泥沙循环输送自动控制，造波系统自动运行，水位全自动精准调控 |
泥沙试验专用闭环水循环系统 | 实现泥沙循环，不用反复人工加沙 |
造波装置 | 在试验渠内生成规则波或随机波浪 |
底部透明玻璃视窗模块 | 用于粒子图像测速（PIV）试验分析 |
