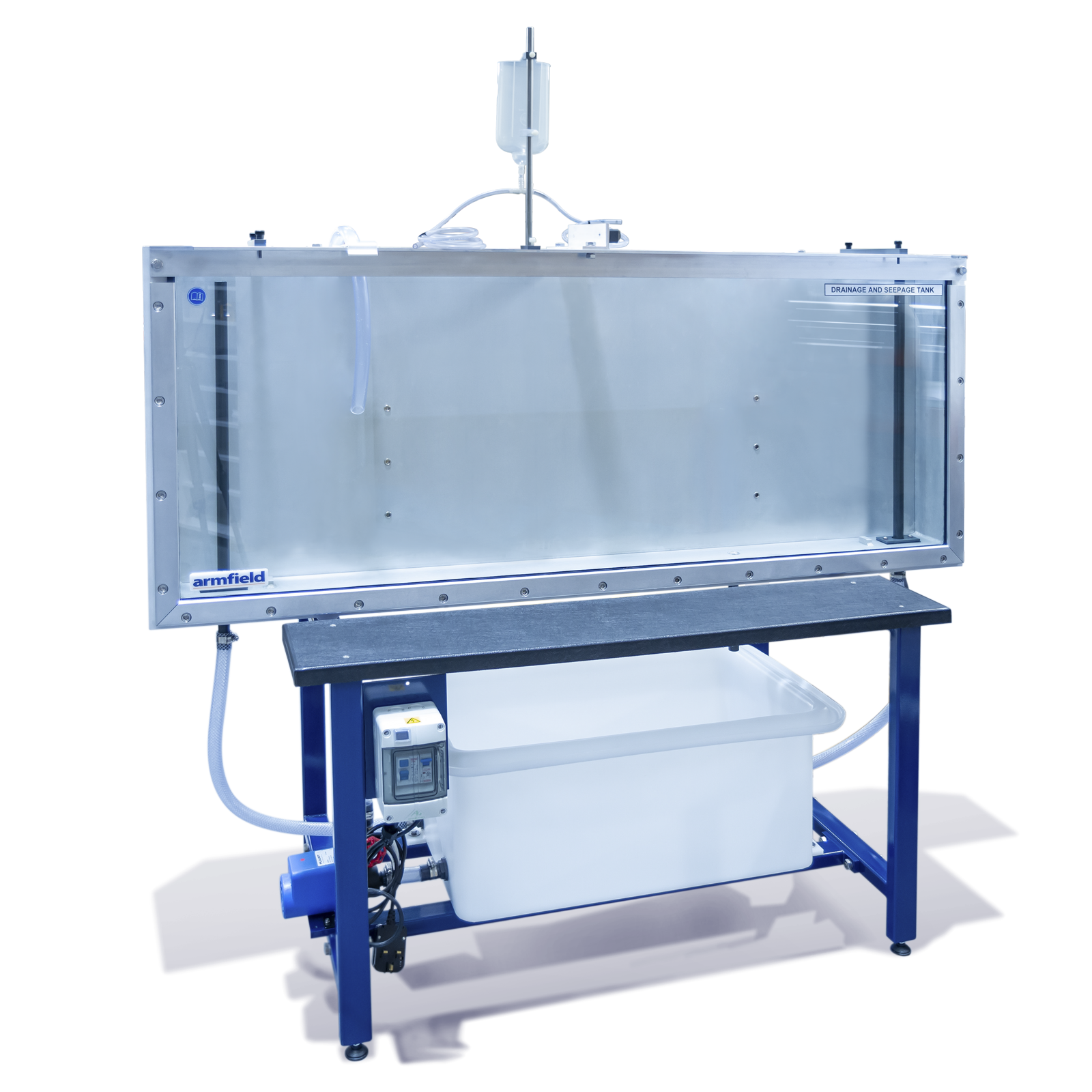

S1 土壤排水与渗流试验槽

用途：

S1 型土壤排水渗流试验槽为教学研发，可供实验人员开展多孔介质渗流相关试验研究。

试验槽槽底采用喷漆低碳钢制作；槽体两侧采用成熟可靠的支撑密封工艺，既可方便人员对槽内进行操作，又能最大限度减少视线遮挡。槽体一侧为钢化玻璃，长期使用不易产生划痕，观测视野清晰；另一侧为铝合金板材，可根据试验需求灵活布设测压孔。槽体两端由钢板封边。

槽体两端均配置可调溢流堰，可分别在槽体左右两区维持恒定水位；开展地下排水相关试验时，溢流堰可下调至贴近槽底的高度。整套设备集成一体化，仅需初次加注冷水、接通电源即可运行；底部储水箱可直接排空至实验室排水管道。

特点：

·一体化成套试验装置，用于开展多孔介质渗流特性研究；

·试验槽正面采用钢化玻璃，背板为铝合金材质，可按需加装测压接口，设备标配 6 个测压点位；

·侧板支撑结构经过优化，便于人员自由操作槽内填料，同时最大限度降低观测视线遮挡；

·供货范围包含：集水箱、循环水泵、启动开关、流量控制阀；另配备示踪剂染色投放系统及多款试验模型组件；

·附赠完整操作手册，内含设备参数数据表与配套教学实验方案；

·试验有效腔体尺寸：长 1500mm × 宽 100mm × 高 600mm。
