系统简介：

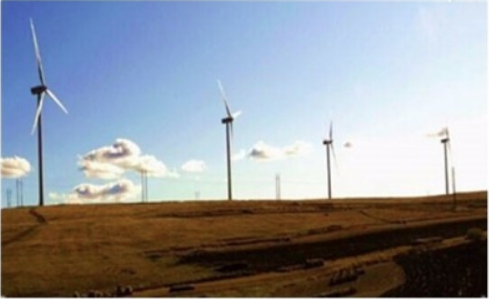

DJ-651C陆地风能评估测量系统以美国CSI公司的CR1000Xe数据采集器为核心，进行风电场项目前期的风能资源分析评估，寻找风资源丰富的区域，进行选址和建设规划。系统的采样频率可以根据用户需要自定义（频率范围取决于所选传感器）。输出数据可以根据用户需要和行业标准来灵活定义，并设置所采集数据的计算与分析。
系统特点：
可实时显示数据、定时接收数据。实时发送数据；
自动定时下载数据，无需人员采集数据；
多种数据传送方式，如GSM、GPRS/CDMA 、卫星等；
输出数据为表格式，便于在Excel和各种数据处理软件和数据库软件下调用；
测量参数：
风速风向、温湿度、大气压等
可扩展测量参数：
太阳辐射、土壤温湿度、盐度等
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
技术参数：
CR1000Xe数据采集器 | ||
操作温度 | -40° 到+70°C（标准）；-55° 到 +85°C（扩展） 无冷凝结露的环境 |  |
最大扫频 | 1000Hz | |
外壳材质 | 阳极氧化铝 | |
模拟输入 | 16个单端输入或8组差分输入（需要单独配置）。两个测量不经处理的0-20 mA或4-20 mA信号的模拟输入端口。四个具有脉冲或数字信号输入输出功能的模拟输入端口。 | |
脉冲计数 | 10个 (P1 to P2 and C1 to C8) | |
电压激励终端 | 4个 (VX1 to VX4) | |
最大输出/输入电流 | ±40 mA(电压激励) 50mA(稳压3.3或5V) | |
通信端口 | USB-C, Ethernet, RS232, RS485/422, CS I/O, CPI | |
12V开关 | 2个端子，另加上CS I/O引脚8 | |
数字I/O | 8个可配置为数字输入输出的端子(C1-C8)，包括状态高/低，脉宽调制，外部中断，边沿定时，开关闭合脉冲计数，高频脉冲计数以及UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI串口通信功能。端子可成对配置，用于某些功能5V或3.3V的电平逻辑。 | |
输入限制 | ±5 V | |
模拟电压精确度 | 此精度规格不包括传感器或测量噪声： 在0° 到 40°C时，±(0.04% 的测量值+偏差值) 在 -40° 到 +70°C时，±(0.06%的测量值+偏差值) 在 -55° 到 +85°C(扩展的温度范围)时，±(0.08%的测量值+偏差值) | |
ADC | 24位 | |
供电 | 10-36Vdc输入 | |
实时时钟精度 | 每年最大误差为3分钟，装配可选的GPS校正后可缩短至10μs | |
网络协议 | Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), SFTP, FTP(S), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT | |
通讯协议 | CPI, PakBus, SDM, Modbus, DNP3, SDI-12, TCP, UDP, NTCIP, NMEA, 01 83, I2C, SPI, CampbellCloud HTTPS/MQTTS和其他 | |
内部存储 | 4M的SRAM内存与75M的FLASH闪存，4M电池供电SRAM | |
MicroSD卡扩展 | 最大支持16GB | |
空闲消耗电流(平均值) | < 1.5 mA@12Vdc | |
激活消耗电流(平均值) | 1.1 mA (1 Hz scan @ 24 Vdc) 1.7 mA (1 Hz scan @ 12 Vdc) 57 mA (20 Hz scan @ 12 Vdc) | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
CS106气压传感器 | ||
量程 | 500 - 1100 hPa |
|
长期稳定性 | ±0.1 hPa每年 | |
设置时间 | 通电1s后达到完全精度 | |
响应时间 | 测量后500ms达到完全精度 | |
输出电压 | 0 - 2.5Vdc | |
供电电压 | 10 - 30V直流供电 | |
海拔高度 | 低于海平面609.6米（2000英尺）(如矿井）至海拔4572米（15000英尺） | |
精度 | ±1.0 hPa（-20℃ - +45℃） ±1.5 hPa（-40℃ - +60℃） 精度是指端点非线性、滞后、重复性和校准不确定性的平方根 ±0.3 hPa（+20℃） ±0.6 hPa（0℃ - 40℃） | |
线性 | ±0.25 hPa | |
滞后性 | ±0.03 hPa | |
重复性 | ±0.03 hPa | |
校准误差 | ±0.15 hPa | |
电流消耗 | < 4mA（活跃) < 1uA（休眠模式） | |
温度范围 | -40℃ - +60℃ | |
线缆长度 | 76.2cm | |
尺寸 | 6.8×9.7×2.8 cm（2.7×3.8×1.1英寸） | |
重量 | 90g | |
HYGROVUE10空气温湿度传感器 | ||
传感元件 | 由Campbell Scientific修改的SHT35 |
|
通讯标准 | SDI-12 V1.4（响应命令子集） | |
电源电压 | 7到28 Vdc | |
EMC检测 | 经测试并符合IEC61326：2013标准。 | |
工作温度 | -40℃至+ 70℃ | |
主要外壳材料 | 白色PET-P | |
电子密封分类 | IP67 | |
传感器帽直径 | 12.5毫米（0.5英寸） | |
连接器的主体直径 | 18毫米（0.7英寸） | |
长度 | 180毫米（7.1英寸），未装电缆 | |
传感器体重量 | 50克（1.8盎司） | |
重量 | 250克（8.8盎司），含5米（16.4英尺）电缆重量 | |
功耗 | ||
休眠 | 50μA | |
测量期间 | 0.6 mA（耗时0.5 s） | |
相对湿度测量 | ||
测量范围 | 0至100％RH | |
精度（25℃时） | ±1.5％（在0至80％RH的范围内） ±2％（在80至100％RH的范围内） | |
短期滞后 | <±1％RH | |
其他温度下的附加误差 | <±1％RH（-40℃至+ 60℃） | |
长期稳定性 | 每年±0.5％（清洁空气条件下的最大漂移） | |
数据分辨率 | 0.001％RH | |
重复性 | 0.05％RH（3σ噪音水平） | |
响应时间（安装过滤器） | 8秒（空气以1米/秒的速度移动时响应时间为63％） | |
温度测量 | ||
标准测量范围 | -40℃至+ 70℃ | |
准确性 | ±0.2℃（在-40至+ 70℃范围内）±0.1℃（-20至+ 60℃范围内） | |
长期漂移 | 每年<0.03℃ | |
数据分辨率 | 0.001℃下 | |
重复性 | 0.04℃（3σ噪音水平） | |
响应时间（安装过滤器） | <130秒（空气以1米/秒的速度移动时响应时间为63％） | |
校准可追溯性 | NIST和NPL标准 | |

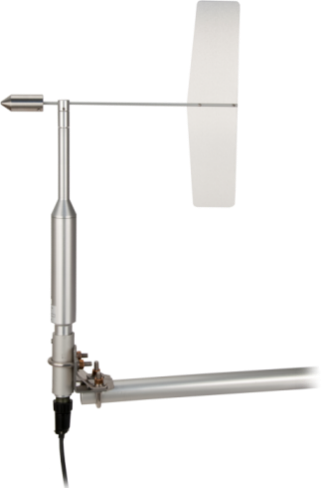

020C风向传感器 | ||
测量参数 | 风向 |
|
风向测量 | 电位计（半桥） | |
电气范围 | 0° 至 357° | |
机械范围 | 0° 至 360° | |
测量阈值 | 0.5 mph | |
测量线性度 | ±满量程的 0.5% | |
阻尼比 | 0.4 | |
精度 | ±3° | |
传感器翼型叶片测量说明 | ||
延迟距离 | < 91 厘米（3 英尺） | |
工作温度范围 | -50° 至 +85°C（-58° 至 +185°F） | |
输出 | 0 至 5 Vdc，0 至 360°（0 至 2.5 Vdc 可选） | |
输出阻抗 | 最大 100 Ω | |
表面处理 | 阳极氧化铝 | |
最大电缆长度 | 91.44 米（300 英尺） | |
重量 | 0.68 千克（1.5 磅） | |

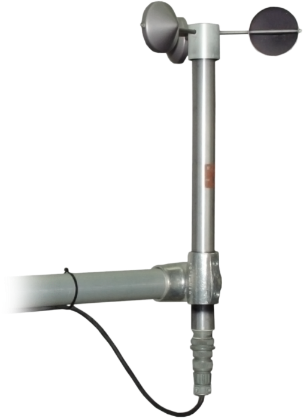

014A风速传感器 | ||
测量说明 | 风速 |
 |
测量范围 | 0 至 45 m/s（0 至 100 mph） | |
起始风速 | 0.45 m/s （1.0 mph） | |
精度 | 0.11 m/s （0.25 mph） 或 1.5% | |
工作温度范围 | 50° 至 +70°C | |
输出参数 | 极性（方向和速度）或正交（Ux 和 Uy 风） | |
直径 | 10.4 厘米（4.1 英寸） | |
长度 | 34.80 厘米（13.7英寸） | |
重量 | 315克（11 盎司） | |
电缆重量 | 每 3 米（10 英尺）长度 140 克（5 盎司） | |
T40W-40AH (40W/40AH太阳能供电套件) | ||
太阳能组件技术参数 |
| |
额定峰值功率 | 40W | |
开路电压（Voc） | 21.5V | |
峰值电压（Vmp） | 17.5V | |
峰值电流（Imp） | 2.29A | |
短路电流（Isc） | 2.55A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 40AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |
防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
|
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |
4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
