用途：HI-Q公司的烟囱和管道采样系统专用于从烟囱排气管、空气管道、通风系统和排放源及气体样品中捕获颗粒物。系统包括定制加工不锈钢采样喷嘴（附加配件）、气体专用多点和单点颗粒物不锈钢采样探头（不含喷嘴）、多点不锈钢采样探头、不锈钢采样法兰（附加配件）以及不锈钢护套探头。该系统被广泛应用于核设施、工业排放监测、环境合规性测试、放射性流出物监测等领域。
特点：
·对所有不锈钢组件进行精密机加工，达到精确公差，确保性能可靠、可重复使用；
·具有优异的耐腐蚀、耐高温和耐化学侵蚀性能；
·多点探头及特种探头为定制设计，以满足终端用户特定的烟囱直径、流动条件和采样要求；
·喷嘴尖端按标准不锈钢管材的滑动尺寸进行机加工，便于安装和替换；
·提供多种外径规格（0.5英寸至1.5英寸），法兰设计适用于圆形和矩形烟囱/管道；
·护套探头采用焊接底座设计，确保安装牢固、气密性良好；
技术参数：

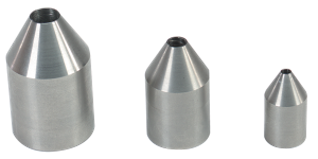

定制加工不锈钢采样喷嘴 | 设备图片 | |||
规格参数 | 部件编号 | 管道外径 | 喷嘴尖端开口范围 | |
SS-25NOZ-XXX | 0.25英寸 | 0.025英寸–0.194英寸 | ||
SS-50NOZ-XXX | 0.5英寸 | 0.125英寸–0.444英寸 | ||
SS-75NOZ-XXX | 0.75英寸 | 0.250英寸–0.680英寸 | ||
SS-100NOZ-XXX | 1英寸 | 0.375英寸–0.930英寸 | ||
SS-125NOZ-XXX | 1.25英寸 | 0.750英寸–1.180英寸 | ||
SS-150NOZ-XXX | 1.5英寸 | 0.875英寸–1.430英寸 | ||
订购方式 | 通过替换订单号中的“xxx”制定喷嘴尖端开口尺寸 | |||
气体专用多点和单点颗粒物不锈钢采样探头（不含喷嘴） | 设备图片 | |||
用途 | 从烟囱和管道中捕集气态流出物（气体专用）或颗粒物样品 |  | ||
气体专用多点设计 | 多点探头在烟囱横截面上分布多个采样点，以获得代表性气体样品；适用于氚、碘、惰性气体等气态放射性核素采样 | |||
单点颗粒物设计 | 单点探头针对颗粒物捕集优化，适用于采样点处颗粒物浓度足够均匀的烟囱或管道 | |||
材质 | 不锈钢，耐腐蚀，耐高温 | |||
兼容性 | 可适配附加采样喷嘴（SS-25NOZ-XXX至SS-150NOZ-XXX）进行颗粒物采样 | |||
多点不锈钢采样探头 | 设备图片 | |||
规格参数 | 部件编号 | 管道外径 | 最小弯曲半径 |  |
SS-P50-XX-P | 0.5英寸 | 2.5英寸 | ||
SS-P75-XX-P | 0.75英寸 | 3.75英寸 | ||
SS-P100-XX-P | 1英寸 | 5英寸 | ||
SS-P125-XX-P | 1.25英寸 | 6.25英寸 | ||
SS-P150-XX-P | 1.5英寸 | 7.5英寸 | ||
订购方式 | 通过替换订单号中的“xx”制定最小弯曲半径 | |||

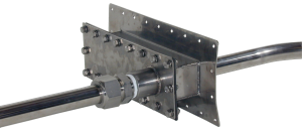

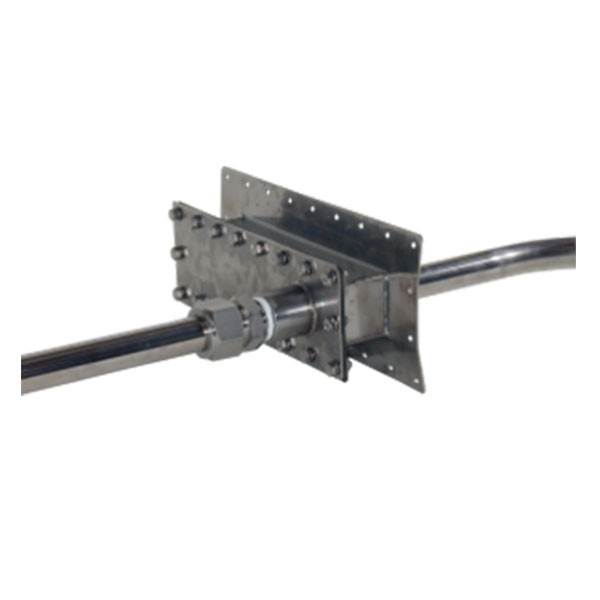

不锈钢采样法兰 | 设备图片 | |||
规格参数 (用于圆形烟囱或通风管) | 部件编号 | 探针直径 | 烟囱直径 |  |
SSFLNG-50-XX | 0.5英寸 | -XX | ||
SSFLNG-75-XX | 0.75英寸 | -XX | ||
SSFLNG-100-XX | 1英寸 | -XX | ||
SSFLNG-125-XX | 1.25英寸 | -XX | ||
SSFLNG-150-XX | 1.5英寸 | -XX | ||
订购方式 | 通过替换订单号中的“xx”制定烟囱直径 | |||
规格参数 (用于矩形烟囱或通风管) | 部件编号 | 探针直径 | 最小平面表面积 | |
SSFLNG-50 | 0.5英寸 | 49平方英寸 | ||
SSFLNG-75 | 0.75英寸 | 64平方英寸 | ||
SSFLNG-100 | 1英寸 | 64平方英寸 | ||
SSFLNG-125 | 1.25英寸 | 64平方英寸 | ||
SSFLNG-150 | 1.5英寸 | 64平方英寸 | ||
不锈钢护套探头 | 设备图片 | |||
规格参数 | 部件编号 | 采样流量 | 速度范围（m/s） |  |
RF-2-111 | 2CFM | 0-18 m/s | ||
RF-2-112 | 2CFM | 0-11 m/s | ||
RF-3-111 | 3CFM | 0-23 m/s | ||
RF-3-112 | 3CFM | 0-14 m/s | ||
