DJ-0253便携式CO2 CH4 H2O温室气体通量测定系统

用途：随着全球变化研究的广泛开展，气体通量的监测越来越受到关注。气体通量的测定通常包括植物叶片与大气界面气体通量测定，土壤表面与大气界面气体通量测定、生态系统与大气界面气体通量测定等。

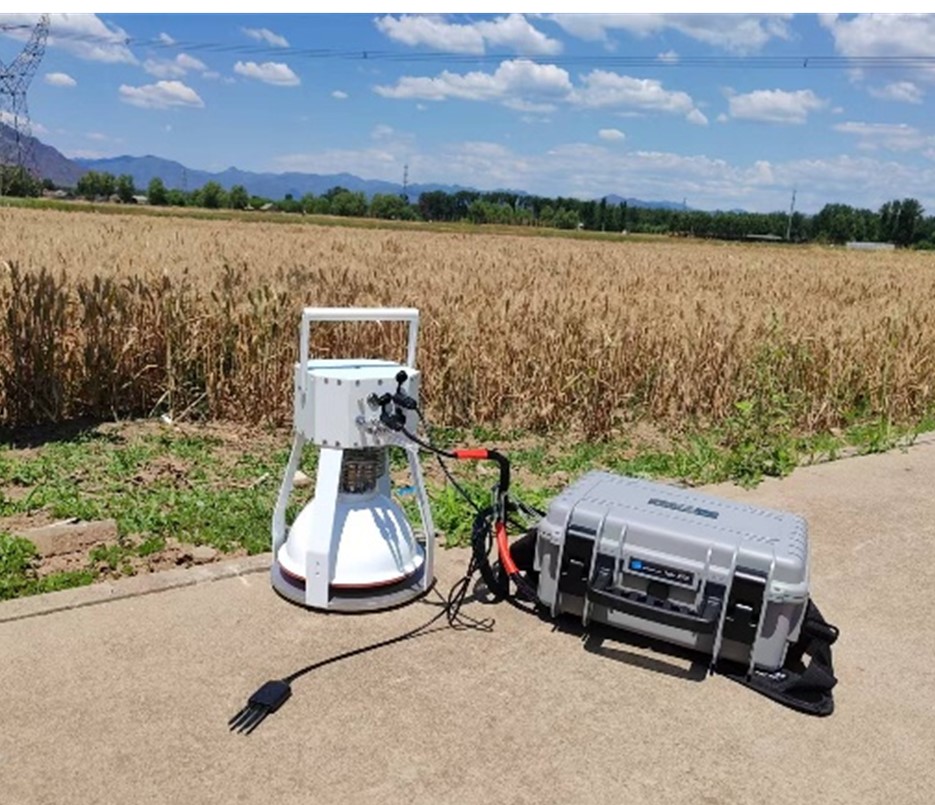

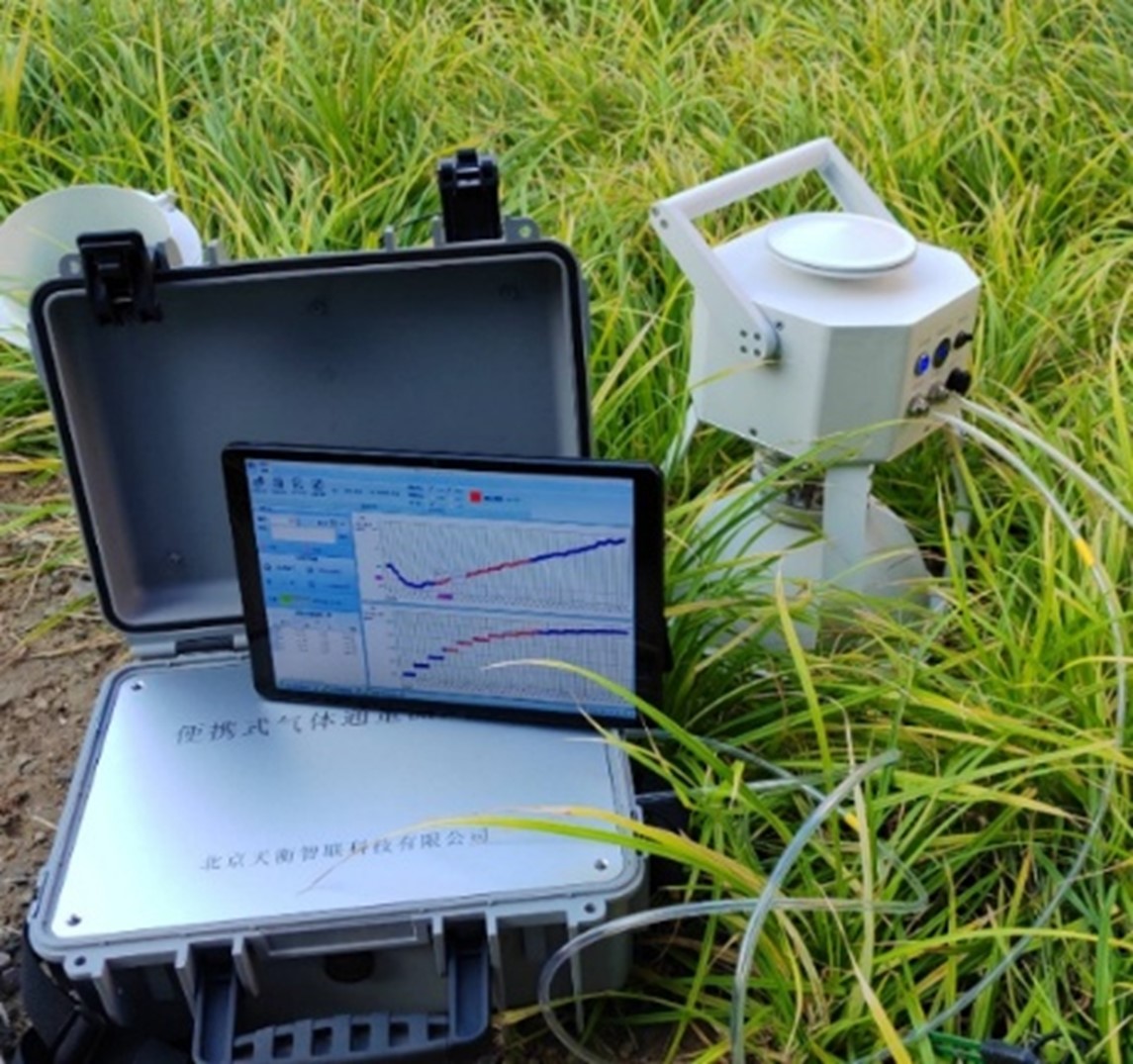

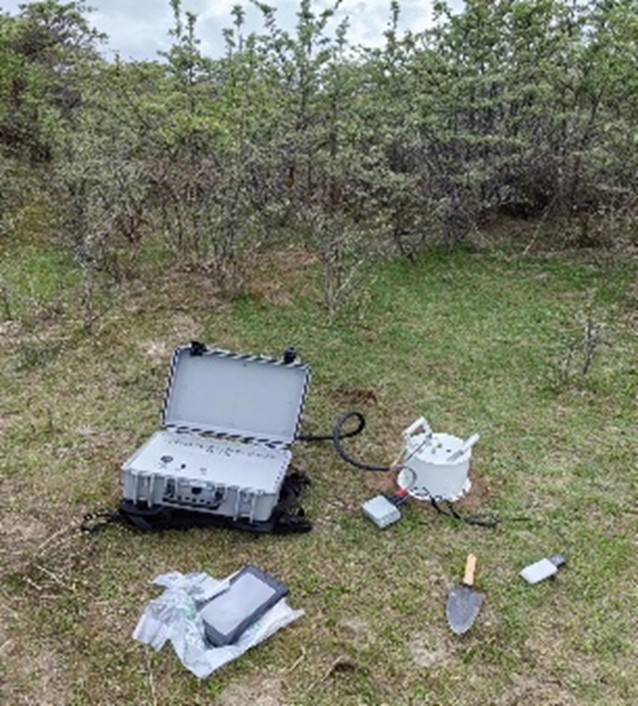

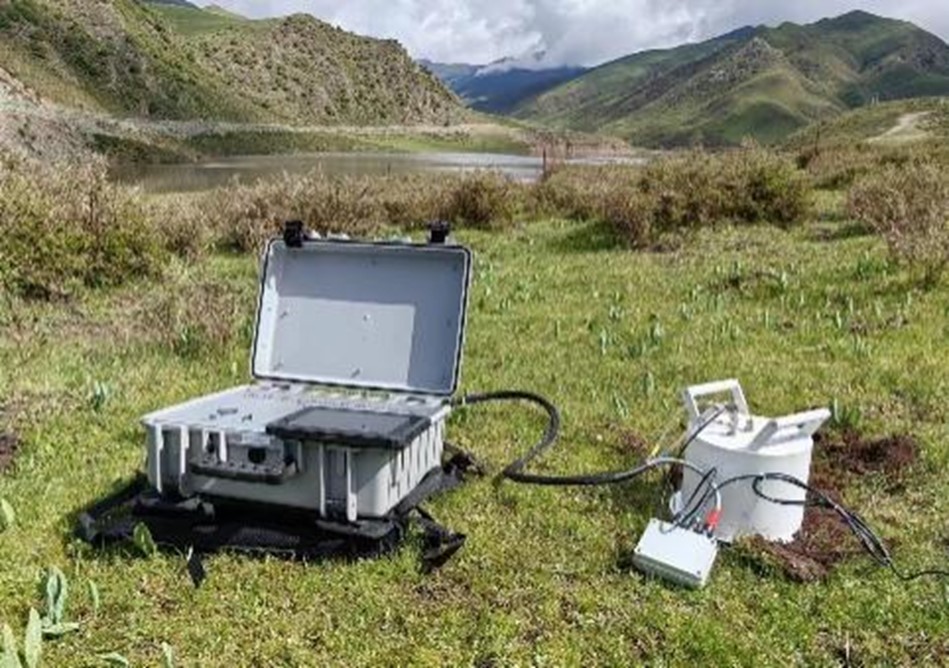

便携式温室气体通量测定系统由主控模块、气体分析模块和土壤呼吸室组成。主控模块可以集成分析模块、气压、温湿度、GPS等数据，控制系统运行状态，根据客户需求进行气体通量或者呼吸速率的计算；气体分析模块，可根据客户需求可配置了NDIR分析模块或可调谐激光光谱分析技术（TDLAS）分析模块；根据测量对象的不同，还可以选择不同的前端采样模块，例如土壤呼吸室、光合呼吸室以及适用于水面测量的浮漂式呼吸室。根据前端采样模块不同，可以自由设定计算参数，控制系统能够自动根据参数设定实时进行通量（呼吸速率）计算。

技术原理：

气体分析模块标准配置了可调谐激光光谱分析技术（TDLAS）的CO₂/CH₄/H₂O分析模块，可调谐激光光谱分析技术（TDLAS）利用可调谐半导体激光器窄线宽和波长可调谐特征对特征气体近红外“指纹”特征吸收谱线进行探测，具有高灵敏、高分辨率、快速响应，非接触监测等优点。将TDLAS 技术与开放式长光程技术、微弱信号检测、自动增益调节技术相结合，监测范围广、调校简单、可以实现高时间分辨率、高灵敏生态环境温室气体激光在线检测。自主开发的APP 程序通过无线与主控模块相连，根据采样模块不同，可以自由设定计算参数，控制系统能够自动根据参数设定实时进行通量（呼吸速率）计算，更方便野外实时测量观测。

特点：

•  中红外腔增强技术实现高时间分辨率、高灵敏测量

•  免标定，无需标准气体定时标定

•  不受背景气体交叉干扰

•  功耗低，锂电池供电可达8小时

•  扩展性高，可以附加多种传感器（例如：GPS，光辐射传感器等）

•  操作性强，强大的数据处理功能，能够在线实时进行数据处理

•  用户定制化程度高

部分应用单位：

• 烟台海岸带地质调查中心

• 上海师范大学
• 西安农科院

• 北京师范大学

• 华中农业大学

技术参数：

主要特点：

• 主控软件可与不同品牌、不同型号的各类气体分析仪，采集其实时测量数据，并进行计算。

• 主控软件可同时控制不同类型的土壤呼吸室（包括大气廓线采样探头、土壤呼吸室，地下采气廓线等）。

• 主控软件对各个呼吸室独立设置运行参数（测量时间、平衡时间、通量计算时间）及通量计算参数（土壤环面积、腔室体积）。

• 主控软件可自主设定相关通量计算参数，当一个样品测试完毕后，即刻计算气体通量数据并显示在主界面上。

• 主控软件可通过实时通量计算按钮控制系统是否实时计算气体通量，当选择实时通量计算时，系统实时计算气体实时通量数据并显示在主界面上。

• 可通过主控软件查看历史通量测量值。

• 主控软件将原始数据及通量计算结果分别保存，配套数据后处理软件可对原始数据进行异常值剔除等操作后，再进行通量计算。

• 主控软件原始数据与通量计算结果数据可设定分别保存在不同文件夹中，也可以按照项目，日期自动建立文件夹，方便后期数据再处理。

• 主控软件具体地图路径显示功能，可用于路径规划，园区走航等监测。




主控软件单点标定操

      主控软件支持单点标定，当设备连入标气后，只需简单操作几步，即可通过智联多路器主控软件可以把仪器校准系数直接写入到多组分温室气体分析仪中（限指定型号分析仪，分析仪需开放标定接口）。注明：仪器标定是不可逆行为，需要在工程师指导下进行，更改配置文件后，重新启动软件，可显示仪器标定按钮。

远程数据传输设定

   主控软件可以设定不同的物联网平台网络端口参数，通过MQTT协议将实时测量数据及通量计算结果上传到指定的物联网平台上。

   主控软件可以设定TCP服务器参数，可以启动TCP服务，向其他获得安全许可的平台转发数据。

TDLAS直接吸收技术
