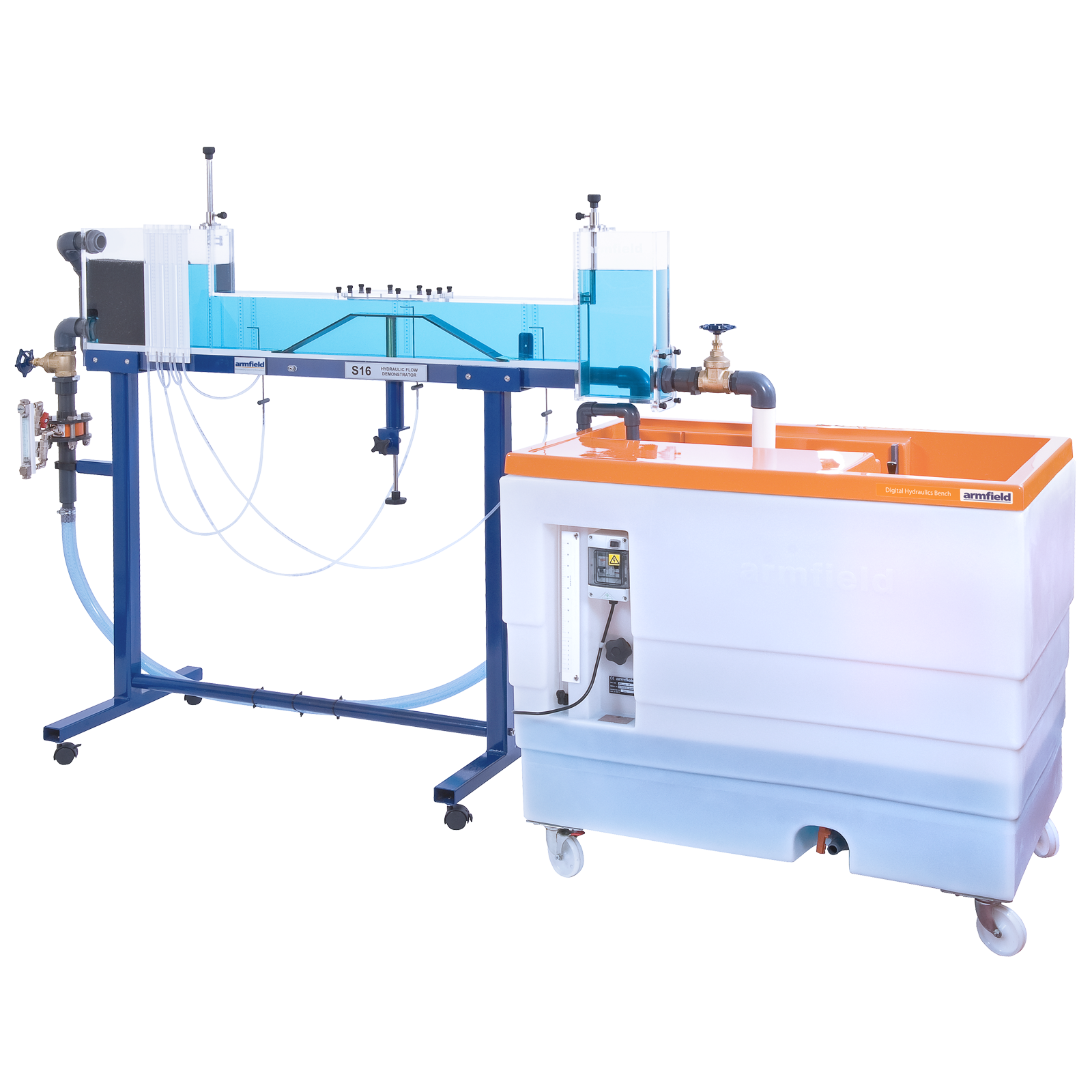

Armfield S16 水力现象综合演示装置

用途：Armfield S16 水力现象综合演示装置为配套 F1 系列水力学实验台的落地式辅机，可快速搭建模型，直观演示明渠与有压管道两类水流对应的各类水力现象，并通过不同工况下的测量数据开展水力条件分析。

设备水流槽采用透明亚克力材质便于全程观测，落地式金属支架配备脚轮，移动便捷；水槽由带溢流、稳流结构的进水水箱、矩形试验段、出水集水箱三部分组成。通过控制阀与可调堰体，可独立调节试验段进出口水流工况；试验段既可满水形成封闭承压管流，也可部分充水开展明渠试验。

试验段顶部设有可拆卸盖板，可装配各类水工建筑物模型：薄壁堰、宽顶堰（亦可模拟涵洞）、曲线实用堰。装置配备皮托管与测压孔，连接多管测压计，可在试验段三处断面测定总水头与静压水头并对比；皮托管高度可调，能测量从槽底至顶板任意位置的流速分布；槽体透明刻度标尺可全程测量各关键水位、高程。本设备需配套 Armfield F1-10/F1-10-2 型综合水力学实验台使用，由实验台提供循环供水与容积流量计量；若采用独立外接水源，最大供水流量不超过 1.6L/s，且需配套排水收集管路。。

特点

· ·依托该可视化水力学实验台辅机，完成明渠流与封闭管流两类水流现象演示试验

· ·设备可快速搭建试验工况，灵活调节上下游水流条件开展对比演示

· ·适用于学生课题研究，可对自主制作的各类水工建筑物模型进行性能测试分析

· ·独特可升降床面结构搭配多种标准水工模型，直观演示、剖析临界流、断面能量变化等抽象水力理论

· ·试验段观测空间充足，可供多名学生同步清晰观察各类水流现象，便于教师结合理论开展实操教学演示。
