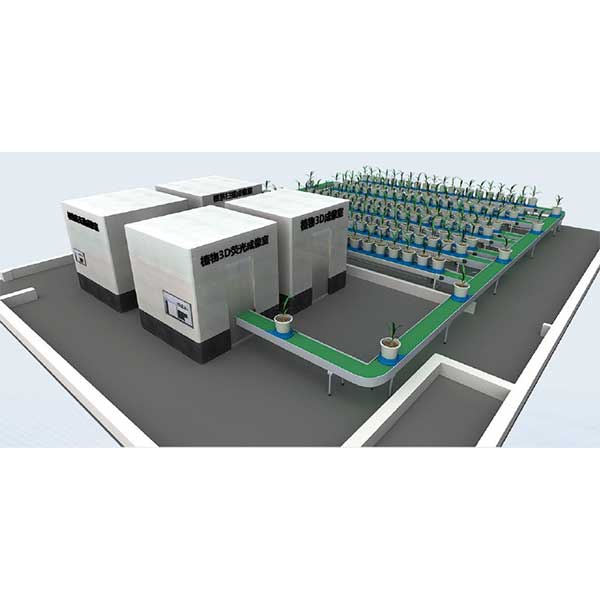

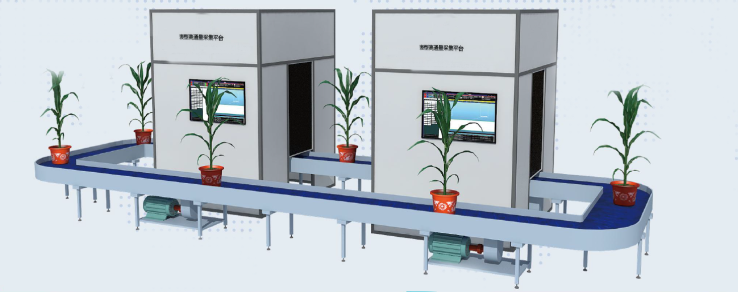

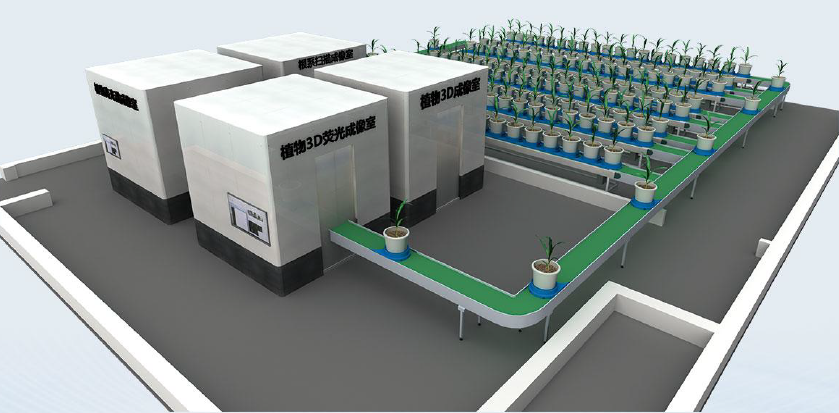

DJ-0342高通量植物表型测量系统用于单株植物的表型分析，系统采用半自动化传送结构和独立成像室方式设计，高度集成多光谱、高光谱、叶绿素荧光、RGB高清图像等传感器，可适用于10cm至300cm高的单株植物，比如不同生育期的玉米、小麦、蔬菜、花卉等植物的二维和三维表型特征，2分钟内即可完成，一键式控制，自动化采集，过程可视化。系统配有智能表型数据分析系统，具有实验管理、二维、三维表型数据解析、三维图像展示、计算分析的功能，植物样品的单株尺度、器官尺度株型结构-颜色纹理-生理生化等50多种表型数据自动化解析，满足大批量样品的快速采集、分析的需要。
用途：DJ-0342高通量植物表型测量系统用于单株植物的表型分析，系统采用半自动化传送结构和独立成像室方式设计，高度集成多光谱、高光谱、叶绿素荧光、RGB高清图像等传感器，可适用于10cm至300cm高的单株植物，比如不同生育期的玉米、小麦、蔬菜、花卉等植物的二维和三维表型特征，2分钟内即可完成，一键式控制，自动化采集，过程可视化。系统配有智能表型数据分析系统，具有实验管理、二维、三维表型数据解析、三维图像展示、计算分析的功能，植物样品的单株尺度、器官尺度株型结构-颜色纹理-生理生化等50多种表型数据自动化解析，满足大批量样品的快速采集、分析的需要。
特点：
·全自动、高通量对植物样品进行三维可见光成像、高光谱成像、叶绿素荧光成像等；
·多视角图形传感器阵列，高清成像；
·’’Plant-to-Sensor’’设计理念，数据采集稳定、高效；
·各成像室独立，互不干扰；
·配置水肥灌溉模块，实现全生命周期的测量；
·全物种兼容，适用于各种高度的植物样品；
技术参数：
表型平台主体 | |
尺寸 | 20m(长) * 8m(宽) * 3m(高)，可定制 |
三维成像室 | 3m(长) * 3m(宽) * 3m(高)，内置转台及LED立体补光系统 |
高光谱成像室 | 2m(长) * 2m(宽) * 3m(高)，内置导轨及光谱立体补光系统 |
叶绿素荧光成像室 | 2m(长) * 2m(宽) * 3m(高)，内置导轨，密闭暗适应 |
传送单元及栽培盆 | ≥300盆 |
图像传感器 | |
测量方式 | 多视角传感器阵列 |
传感器数量 | ≥6个 |
像素 | ≥2000万 |
曝光时间 | ≤ 0.5秒 |
高光谱传感器 | |
波长范围 | 400-1000nm |
光谱分辨率 | 3.5nm@V10，2.8nm@V10E |
测量方式 | 逐行扫描 |
扫描速度 | 7s/cube |
相对孔径 | F/2.8 or F/2.4 |
通光效率 | ≥50% |
杂散光 | ≤0.5% |
像素数(空间×光谱) | 1392 ×1040或 1936×1456 |
像素尺寸(空间×光谱) | 6.6 ×8.8mm |
叶绿素荧光传感器 | |
测距分辨率 | 0.2 mm@0.3 m，0.3 mm@0.5 m，1.2 mm@1.0 m |
平面分辨率 | 0.04 mm@0.3 m，0.07 mm@0.5 m，0.13 mm@1.0 m |
采集速度 | ≥4100 点/s，≥10帧/秒 |
视场角 | ≥23° |
成像距离 | 0.3-1.0 m （景深 70cm） |
成像和计算参数 | 三维立体荧光点云、Fo、Ft、Ft=5min、RRed、RGreen、RBlue、ChlF、， Fm、Fm’、Fv/Fm、Fq’、NPQ100、qN、qP、Rfd100成像等 |
重量传感器 | |
荷载 | 载荷≥200kg, |
精度 | 额定负荷的≤±0.05% |
水肥灌溉 | 自定义灌溉时间、灌溉量 |
补光 | ≥20个节点 |
控制系统 | |
中控系统 | 联动流水线、成像单元、成像室集成化控制，支持各箱体串行、并行数据采集，自动运行 |
中控单元 | 不低于I5，≥16G内存，≥1T硬盘，≥24寸显示屏，数量2套 |
数据传输 | 局域网通信控制，数据实时传输 |
数据采集 | 按照编号存储，自动同步，≤3分钟/株 |
云服务系统 | |
平台功能 | 数据上传、实验管理、数据可视化、表型解析，支持WEB访问 |
点云重建 | 自动化批量生成带有纹理颜色致密点云，间距≤0.05cm，单株≥20万点 |
基础形态参数 | 植株高度、叶面积、投影面积、分层投影面积、植株叶面积、分层叶面积、植株最大宽度、基础茎粗 |
三维形态参数 | 植株包围体积、植株紧凑度、叶向值、正面投影包围面积、凸包面积、重心位置 |
颜色形态参数 | 点云RGB、点云HSL颜色空间 |
光谱参数 | 多种植被指数NDVI、DVI、GVI、RVI、PVI，LAI、可溶性糖，pH，钠等矿物质等生理指标 |
叶绿素荧光参数 | 重构三维立体荧光点云、平均叶绿素指数、Fm成像、Fm’成像、Fv/Fm成像、Fq’成像、ϕPSII成像、ϕRO成像、NPQ100成像、qN成像、qP成像、Rfd100成像、ϕPSII平均值、低于ϕPSII的面积百分比 |
运行环境 | 内存≥32G，硬盘≥30T，处理器≥ 2.2G；温度：0-40℃，相对湿度：0-100%无冷凝，适用电源：AC电220V,50Hz |
系统支持 | 采集的数据支持统一存储管理和处理，提供在线化数据管理和服务系统支持，具有实验管理、用户权限管理、数据在线处理、设备工况实时可视化功能，并提供开放接口对接用户自定义模型二次开发接口 |
