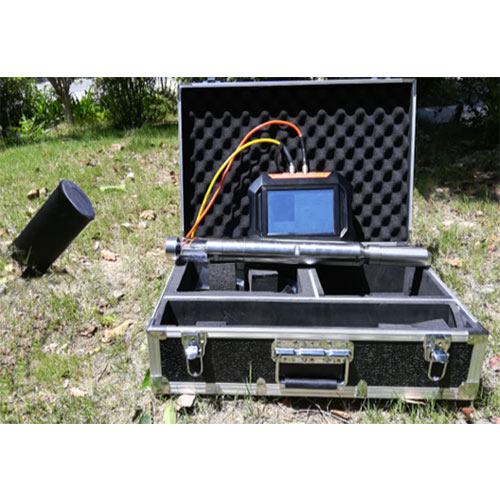

DJ-3012植物3D根系生长监测系统

DJ-3012根系生长监测系统(DJ-ROOT3D的升级款)采用微根窗技术,结合3D全景成像,一次性获取整个根管的剖面图像,获取土壤中活体根系的生长动态,解决了目前市场上原位根系检测设备每个根管要多次扫描,分析时需要拼接带来的问题。

  • 产地: 中国
  • 型号: DJ-3012
  • 名称: 植物3D根系生长监测系统

用途:

植物根系对固定植株以及获得水分和养分起重要作用,但是土壤不可观测性的限制,给根系生态学的研究带来一定的困难。因此, 找到原位观察根系生长的方法对研究根系生态学就显得尤为重要。

DJ-3012植物3D根系生长监测系统采用国际认可的微根窗技术,结合3D全景成像,一次性获取整个根管的剖面图像,掌握土壤中根系的生长动态,解决了目前市场上原位根系检测设备每个根管要多次扫描、分析时需要拼接带来的问题。

3D全景技术在植物根系研究中创新性应用,有如下几大优势:

1)每个根管一次成像,操作方便,节省时间;

2)获取的根系整体连续,结果更加准确,分析不必再对图像进行拼接,避免多图分析时的重叠现象;

3)扫描仪带有距离编码器,根系生长深度数据准确。


  植物3D根系生长监测系统

特点:

  • 非破坏性的原位观测;

  • 带距离编码器,数据包含根系生长深度信息;

  • USB数据传输,测量、存储方便;

  • 不论根管长短,每个根管一次获取整张图像,后续分析无需再次拼接

  • 高集成性:主机集成控制、图像采集、显示和存储功能;

  • 智能化:内置双核处理器,同时处理图像、深度和探头空间数据;

  • 易操作性:360°全景成像,无需调焦,便携易用;

  • 结构合理:探头防水设计,不锈钢外壳、钢化光学玻璃探头罩;

根系生长监测系统   根系生长监测系统

                                图像分析细节展示                          360°3D显示根系发育

植物3D根系生长监测系统


应用领域:

Ø 作物生长胁迫研究

Ø  果树根系生长监测

Ø  森林木根系生长周期研究

Ø  古树名木移植后根系发育监测

Ø  大树复壮保护


植物3D根系生长监测系统

技术参数:

图像采集

成像方式

360度3D全景,无需调焦

图像色彩模式

RGB

供电方式

内置锂电池,12V,连续工作大于10h

光源

大于30Lux,0-100%可调

数据存储

32G,存储在控制单元,野外无需携带笔记本电脑

测量精度

0.1mm

三维罗盘

精度0.5°,分辨率0.01°;探头横滚极限360°

探头尺寸

直径40mm

摄像头

全景360度,1/100Lux,700TV lines

鱼眼镜头

180°

软件放大分辨率

19200×19200

显示方式

平面图、柱状图、3D旋转

保存格式

JPG,BMP,PNG等多种格式

一次获取数据尺寸

≥22.0cm x 80.0cm(标配)

工作方式

编码方式控制测量成像,保证高精度测量结果,无需携带笔记本电脑

微根窗

标配:内径64mm,外径70mm,长度100cm;

其他长度的微根管可定制;

数据传输

USB快速接口

工作环境

温度-10至+60℃,相对湿度0-95%(无水汽凝结)

防护等级

IP67

主机尺寸

25cm×19cm×7.4cm

图像分析

基本测量

根总长、根平均直径、根总面积、根总体积、根尖计数、分叉计数、交叠计数、根直径等级分布参数、根尖段长分布、可不等间距地自定义分段直径,自动测量各直径段长度、投影面积、表面积、体积等,及其分布参数。

时空数据对比

支持不同时间相同位置的图像对比(需满足ICAP命名规则)

数据处理

分析结果输出至Excel表
