产品简介：

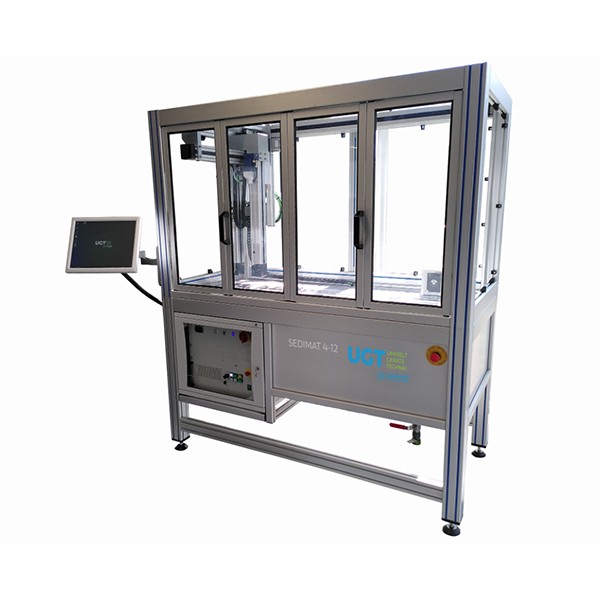

Sedimat 4-12土壤粒径分析仪用于实验室自动分析土壤粒径的分布情况。
Sedimat 4-12根据欧洲标准（DIN ISO 11277），每次可以对12个样品按4级粒径大小进行自动分析（也可以按美国标准进行土壤粒径2级分析）。
测量原理：
根据stokes’定律，大颗粒的沉降速度较快，小颗粒的沉降速度较慢，把土壤样品放到液体中制成一定浓度的悬浮液，悬浮液中的颗粒在重力作用下将发生沉降，因此可以根据不同粒径的颗粒在液体中的沉降速度不同来测量粒度分布。
具体方法为移液管法：将土壤样品去除石块、杂草、植物根等有机质，然后过筛（0.05mm），过筛后的细土混匀准确称量10g放入1000ml焦磷酸钠溶液中，搅拌、摇匀，用移液管在不同时间内缓慢吸取不同深度一定量的悬浮液样品，烘干后称重，即可算出不同粒径范围的土壤粒径分布百分比。
土壤粒径分布欧洲标准（DIN ISO 11277）分为4级（F1、F2、F3、F4），美国标准（ASTM）分为两级（F1和F2），具体分级情况如下：
美国标准（ASTM）：F1：20cm 80s； F2：10cm 6h52m52s
欧洲标准（DIN ISO）：F1：20cm 49s； F2：10cm 4m7s；F3：10cm 45m52s；F4：10cm 6h52m50s
特点：
• 取样均一性好，样品处理温和
• 样品沉降时间符合美国和欧盟标准；
• 样品准备简便，只需要少量的实验室工作
• 自动测量过程节约工作时间
• 精确实现诸如均匀探头、稳定时间间隔、精确温度监测等实验条件；
• 在一个实验过程中每次取12个样品；
• 重复性测量结果重复性准确度高；
• 土壤悬浮液搅拌时间、温度（25℃）、沉降时间、样品抽取深度及移液量自动精确控制
• 1天可以自动完成12个样品4个粒径范围的测量
系统组成：
主系统：
4维自动操作臂（带搅拌器、液面传感器、移液器）及操作室
水浴系统
控制单元
计算机及自动控制软件等
附件：
15个1000ml的量筒，高度465mm，六边形底座；
48个30ml称量杯，外径50mm；
4个可以安放12个称量杯的金属盘。
另外实验室还需分析天平（精确到＋/－0.0001g）和烘干箱。
技术参数：
主机系统规格
操作臂 | 4维自动操作臂（带搅拌器、液面传感器、移液器）及操作室 |
操作臂规格 | X-axis：1290mm，Y-axis：990mm，Z-axis：Z1（自动搅拌轴）：790mm、Z2（移液管轴）：490mm |
控制单元 | 支持微软操作系统，带4个伺服电机 |
输入输出 | 多路输入输出板 |
显示单元 | 17英寸 |
水浴系统 | 不锈钢温控水浴器，带丙烯酸套，内置PT100温度传感器 |
控温 | 用于水浴加热的浸入式加热线圈，以保持恒温25℃ |
环境温度 | 5-23℃，温度过高时，推荐使用sedimat流通式冷却器 |
搅拌器 | 同轴三叶桨搅拌器 |
自动控制软件 | 处理过程可视化 |
移液器 | 气体活塞式移液器 |
精确定位 | 光学表面传感器精确定位移液管深度（土壤悬浊液浸没深度） |
电源 | CEE16，16A 3N/PE AC380V/50Hz |
规格 | 2080mm X 860mm X 1940mm （含显示屏和键盘） 1690mm X 860mm X 1940mm （不含显示屏和键盘） |
重量 | 400 kg |
土壤粒径分级技术参数：
标准 | 欧洲标准（DIN ISO），25℃时的沉降时间和深度 |
F1（gU，粗粒土） | 20 cm – 49 s |
F2（mU，中粒土） | 10 cm – 4 min, 7 s |
F3（fU，细粒土） | 10 cm – 45 min, 52 s |
F4（T，黏土） | 10 cm – 6 h, 52 min, 50 s |
标准 | 美国标准（ASTM），25℃时的沉降时间和深度 |
F1 | 20 cm – 80 s |
F2 | 10 cm – 6 h, 52 min, 52 s |
可选附件技术参数
sedimat流通式冷却器 | |
冷却控制温度 | 25℃ |
连接方法 | 待冷却的液体通过软管连接 |
工作温度 | 10-30℃ |
冷却能力： | 0.22kW（20℃）；0.18kW（10℃） |
标配附件
量筒 | 1000ml，15个，高度465mm，六边形底座 |
称量杯 | 30ml，48个，外径50mm |
金属盘 | 4个，可以安放12个称量杯 |
