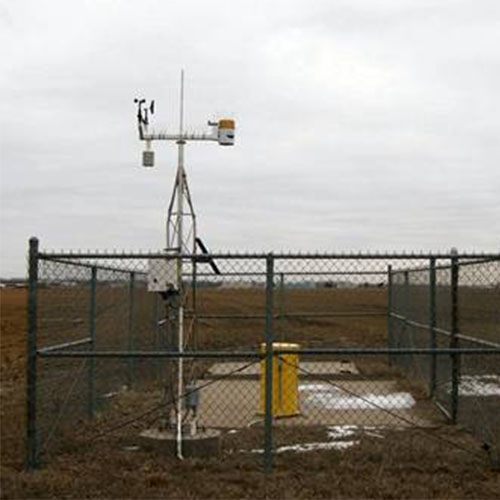

WS1000自动气象站

模拟输入通道数量

8个差分或16个单端

最大扫描速率

100Hz

最大输入电压量程

±5000mV

模拟电压分辨率

差分：667 µV（±5000mV）、333 µV（±2500mV）、33.3 µV（±250mV）、3.33 µV（±25mV）、1.0 µV（±7.5mV）、0.33 µV（±2.5mV）；基本：1333 µV（±5000mV）、667 µV（±2500mV）、66.7 µV（±250mV）、6.7 µV（±25mV）、2.0 µV（±7.5mV）、0.67 µV（±2.5mV）

A/D分辨率

13位

输入阻抗

20GΩ

突发模式

1.5 KHz

脉冲通道

2个

模拟输出通道

3个

激发电压

±5000mV可调

数字端口

8个I/O口

供电

9.6~16 VDC

内存

4MB

内部时钟精度

±3分钟/年

同步测量

可接SDM信号

工作温度

标准：-25~+50℃；扩展：-55~85℃

工作湿度

0~95%，非冷凝

尺寸

21.6厘米×9.9厘米×2.2厘米

重量

1公斤

空气温度

传感器类型

PT100 RTD，IEC 751 1/3 Class B

测量范围

-40~+60℃

输出信号

0~1V

精度

±0.1℃（+23℃标准配置设置）

长期稳定性

<0.1℃/年

传感器时间常数

≤22秒（聚乙烯过滤膜），≤30秒（特氟龙过滤膜）

空气相对湿度

传感器类型

ROTRONIC® Hygromer IN-1

测量范围

0~100% RH，非冷凝

输出信号

0~1V DC

长期稳定性

<1% RH/年

反应时间

典型10秒

精度

±0.8% RH（+23℃标准配置设置）

传感器时间常数

≤22秒（聚乙烯过滤膜），≤30秒（特氟龙过滤膜）

其他

工作温度

-40~+60℃

存储温度

-50~+100℃

直径

15毫米

长度

85毫米（不含连接部件），183毫米（含连接部件）

重量

10克

过滤膜

标准聚乙烯，可选特氟龙

耗电

<4.3 mA @ 5V DC，<2.0 mA @ 12 V DC

供电

5~24V DC

启动时间

典型1.5秒

最大启动电流

<50 mA用2μs

模拟输出

漂移在0V：±3 mV（最大）

数字输出

偏差<±1 mV（0.1℃，0.1% RH）

风速

测量范围

0~100米/秒

精度

±0.3米/秒或读数的1%

启动风速

1.0米/秒

信号输出

磁力感应交流电压，3脉冲/转。1800 rpm（90 Hz）=8.8米/秒

风向

测量范围

0~360°（机械），0~355°（电子）

精度

±3°

启动风速

1.1米/秒

信号输出

相当于导电的塑料电位计的直流电压-电阻：10 KΩ，线性：0.25%，预计寿命：5千万转

其他

供电

电位计激发：最大15V DC

工作温度

-50~+50℃

尺寸

高37厘米×长55厘米；螺旋桨：直径18厘米；底座：直径3.4厘米（标准直径2.54厘米立杆）

重量

1.5公斤

传感器类型

翻斗/磁簧开关

材质

阳极电镀铝

工作温度

0~+50℃

分辨率

0.1毫米（4.73毫升/翻斗）

测量精度

降雨量10毫米/小时以上时为±1%，降雨量10~20毫米/小时时为±0~3%，降雨量20~30毫米/小时时为±0~5%

收集口径

24.5厘米

高度

29.21厘米

重量

约1.1公斤

电缆类型

2芯屏蔽电缆

电缆重量

0.1公斤

测量范围

500~1100 mb

测量精度

±0.3 mb（+20℃），±0.6（0~+40℃），±1.0（-20~+50℃），±1.5（-40~+60℃）

线性

±0.25 mb

滞后

±0.03 mb

重复性

±0.03 mb

校准不确定性

±0.15 mb

长期稳定性

±0.1 mb/年

供电电压

10~30 VDC

耗电

常规4 mA（工作模式），1 μA（休眠模式）

稳定时间

小于1秒

响应时间

500毫秒

工作温度

-40~+60℃

尺寸

6.8×9.7×2.8厘米

电缆长度

0.8米

重量

90克

传感器

余弦校正头

探测器

硅光电管

滤波器

无

反应波段

400~1100nm

测量范围

0~5000 W/m2

线性误差

<0.2%

绝对校准误差

典型<3%，最大5%

灵敏度

电压输出型：1mV/100 W/m2；电流输出型：5μA/100 W/m2

余弦误差

3%

方位角误差

<1%

温度系数

±0.1%/℃

长期稳定性

±2%

响应时间

电压输出型：10ns

内部电阻

电压输出型：c.200ohms

尺寸

高38毫米×直径34毫米

重量

130克（带3米电缆时）

防护等级

IP68

材质

聚甲醛树酯

电缆

标准3米2芯屏蔽线

工作温度

-30~+75℃

工作湿度

0~100% RH

传感器

余弦校正头

探测器

蓝色增强硅光电管

滤波器

光学玻璃

反应波段

400~700nm

测量范围

0~50000 μmol/m²/sec

线性误差

<0.2%

绝对校准误差

典型<3%，最大5%

灵敏度

电压输出型：1 mV/100 μmol/m²/sec；电流输出型：2 μA/100 μmol/m²/sec

余弦误差

3%

方位角误差

<1%

温度系数

±0.1%/℃

长期稳定性

±2%

响应时间

电压输出型：10ns

内部电阻

电压输出型：c.350ohms

尺寸

高38毫米×直径34毫米

重量

130克（带3米电缆时）

防护等级

IP68

材质

聚甲醛树酯

电缆

标准3米2芯屏蔽线

工作温度

-30~+75℃

工作湿度

0~100% RH

传感器

余弦校正头，专用扩散器

探测器

GaAsP光电二极管

滤波器

光学玻璃

反应波段

315~380nm

测量范围

0~100 W/m2

线性误差

最佳1%

绝对校准误差

典型<3%，最大5%

灵敏度

10 mV/W/m2

余弦误差

3%

方位角误差

<1%

温度系数

±0.2%/℃

长期稳定性

±2%

响应时间

最佳在10ms

输出信号

0~1V

热漂移输出

0.025mV/℃ max（-20~+50℃）

零点偏移范围

±0.2 mV

热漂移的零点偏移

典型0.01 mV/℃ 最大（-20~+50℃）

输出阻抗

500欧姆

输入电源

5~15 V

尺寸

高69 毫米×直径34毫米

重量

200克（带3米电缆）

防护等级

IP68

材质

受过阳极化处理的黑色铝

电缆

标准3米屏蔽线

工作温度

-30~+60℃

工作湿度

0~100% RH

SKU 430 UVB传感器

图示

传感器

余弦校正头，专用扩散器

探测器

SiC光电探测器

滤波器

无

反应波段

280~315nm

测量范围

0~10 W/m2

线性误差

最佳1%

绝对校准误差

典型<3%，最大5%

灵敏度

150 mV/W/m2

余弦误差

3%

方位角误差

<1%

温度系数

±0.2%/℃

长期稳定性

±2%

响应时间

最佳在10ms

输出信号

0~1V

热漂移输出

0.075mV/℃ max（-20~+50℃）

零点偏移范围

±1mV

热漂移的零点偏移

典型0.03 mV/℃（-20~+50℃）

输出阻抗

500欧姆

输入电源

5~15 V

尺寸

高69 毫米×直径34毫米

重量

200克（带3米电缆时）

防护等级

IP68

材质

受过阳极化处理的黑色铝

电缆

标准3米屏蔽电缆

工作温度

-30~+60℃

工作湿度

0~100% RH

传感器

余弦校正头

探测器

硅光电管

滤波器

光学玻璃

测量范围

0~500kLux

线性误差

<0.2%

绝对校准误差

典型<3%，最大5%

灵敏度

电压输出型：1 mV//10kLux；电流输出型：1.4 μA/10kLux

余弦误差

3%

方位角误差

<1%

温度系数

±0.1%/℃

长期稳定性

±2%

响应时间

电压输出型：10ns

内部电阻

电压输出型：c.650ohms

尺寸

高38毫米×直径34毫米

重量

130克（带3米电缆时）

防护等级

IP68

材质

聚甲醛树酯

电缆

标准3米2芯屏蔽线

工作温度

-30~+75℃

工作湿度

0~100% RH

测量范围

0~2000 W/m2

测量精度

±10%

光谱波长

310~2800nm（50%点）

信号输出

0~15 mV

响应时间

18秒（95%）

热辐射偏移

±15 W/m2

温度偏移

±5 W/m2

非稳定性

±1%/年

非线性误差

±2.5%（0~1000 W/m2）

方向误差

±20 W/m2

灵敏度的温度依赖性

±5%（-10~+40℃）

倾斜误差

±3%（1000 W/m2）

灵敏度

5~20μV/W/m2

阻抗

20~200Ω

水平精度

1°

工作温度

-40~+80℃

ISO标准等级

2级

短波辐射传感器

波长范围

300~2800nm（50%点）

灵敏度

10~20 μV/W/m2

阻抗

20~200Ω，典型50Ω

响应时间

<18秒（95%）

非线性

<1%（0~1000 W/m2辐射度）

灵敏度的温度依赖性

<4%（-10~+40℃）

测量范围

0~2000 W/m2

倾斜误差

<1%

零点误差A

<15 W/m2（0~200 W/m2/红外净辐射）

零点误差B

<3 W/m2（在5K/h温度变化），<1 W/m2（安装CVF4）

视场角

上部180°，下部150°

方向误差

<20 W/m2（角度最大80°和1000 W/m2辐射度）

测量范围

0~2000 W/m2

非稳定性

<1%

光谱选择

<3%（350~150nm光谱间隔）

每日总的不确定性

<5%（95%可信度）

WMO标准

良好等级

ISO标准

一等

仪器校准

ISO 9847:1992 annex A.3.1

长波辐射传感器

波长范围

4500~42000nm（50%点）

灵敏度

5~15 μV/W/m2

阻抗

20~200Ω，典型50Ω

响应时间

<18秒（95%）

非线性

<1%（-250~+250 W/m2辐射度）

灵敏度的温度依赖性

<4%（-10~+40℃）

倾斜误差

<1%

窗口加热偏移

<6 W/m2（0~1000 W/m2/太阳辐射度）

视场角

上部180°，下部150°

净辐射测量范围

-250~+250 W/m2

非稳定性

<1%

光谱选择

<5%（8000~14000nm光谱范围）

每日总的不确定性

<10%（95%可信度）室内校准

温度传感器

热敏电阻和Pt-100

整体

工作温度

-40~+80℃

工作湿度

0~100% RH

电缆长度

标准10米，可选20米和50米

尺寸

长度405毫米×高度47~66毫米

重量

850克（不含电缆）

防护等级

IP67

测量范围

-50~+70℃

测量精度

±0.1℃（0~+70℃），±0.2℃（-25~+0℃），±0.4℃（-50~+-25℃）

重复性

±0.02℃

反应时间

1秒

平衡时间

30秒

输入供电

2.5V激发

自动加热

最大在5℃和连续2.5V供电时0.084℃

传感器尺寸

长度7毫米×直径0.6毫米

重量

60克（传感器和线）

工作环境

-80~+70℃，0~100%相对湿度，防水、可连续在户外使用

电缆

5米屏蔽双绞线
