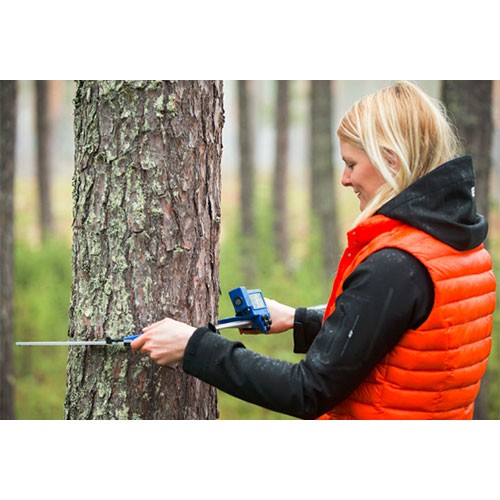

用途：DP II是一款功能强大的测量仪，用来执行森林中的“直径测量、高度测量、计算”等功能。具有可编程、有蓝牙通讯技术、可折叠狭口（节省空间）、有标准组件、多语言操作系统（英语、瑞典语、西班牙语、法语、德语）、非接触测量、可以在汽车卡车收割机办公室里充电、一次充电可以用一周等优点。可适用于森林和工业多种研究。输入端、电脑终端和卡尺可以做单独的单元使用，使得它可在茂密森林中作业。
特点：
·易于操作，坚固耐用，具有多种操作模式
·兼容Vertex IV,VL5,L5，计算机或者其他的手持设备；
·各个单元都可拆卸单独使用
·功 能强大，可与多种配件组合使用，如Gator Eyes，Digitech Tape，DP DME，DP GPS，Digitech Keyboard，DP Postex等
·智能化高，程序灵活，可根据客户要求编写程序
·多种通讯模式---USB、蓝牙、IR
DP II智能树木测量仪 |
|
存储容量 | 1GB存储空间，1MB内存 |
处理器 | 32位ARM |
温度 | -20-60℃ |
供电 | 可充电锂电池，USB接口充电，一周充一次即可 |
按键 | 确定键，4个方向键，2个快速命令键：灯光、Vertex或者VL5高度输出 |
测量系统 | 技术：非接触式，密封。刻度：铝制，无反射，清晰的数字。钳口：可折叠铝制。精度：±1毫米 |
测量尺寸 | 标准;500、650、800、950 和 1020 毫米 |
重量 | 卡钳和终端：<1千克 仅DP II终端：150克 |
显示 | 128×64像素，图形显示 |
通讯 | USB 2.0 MSD；Bluetooth® (SPP, OPP)，用于Vertex IV,VL5,L5的IR |
信号 | 内置扬声器 |
防护等级 | IP67 |
可选配件
主要用于定位和导航。具有33通道高零度的接收器，支持多个卫星系统。内置实时校正功能，准确定位。内置可充电电池。内置干扰消除功能。 | |||
型号 | 参数 | 图片 | |
DP GPS | 尺寸 | 57x30x30mm |
|
重量 | 25g | ||
卫星系统 | 基于主机的多全球导航 | ||
轨道预测 | 内置自生成（最快 TTFF 最多 3 天） | ||
精度 | 自动定位。2.5m CEP（循环误差可能）（50％24小时静态，-130dBm） | ||
串行接口 | UART 115200 bps，8 位，无奇偶校验，1 个停止位。 3D-FIX LED | ||
大地日期 | WGS84 | ||
协议 | GGA：时间，位置和修复类型数据。 GLL：Lat，long，位置锁定的UTC时间和状态。 GSA：GNSS接收机工作模式，使用的卫星和DOP值。 GSV：视图ID号，电位，方位角和SNR值中的卫星数。 RMC：时间，日期，位置，航向和速度数据。 VTG：相对于地面的航向和速度信息 | ||
性能数据 | 接收机类型33跟踪/ 99采集通道GNSS接收机。 更新速率1Hz（最大10Hz） | ||
敏感度 | 跟踪：-165 dBm-。 重新捕获：-160 dBm 冷启动：-147 dBm。 首次定位时间：（所有SV @ -130 dBm） 冷启动：28s至15min（晴天）。 热启动：26s （开阔的天空）。 热启动：<1s（开阔天空，<上次启动后2h） | ||
速度 | 0.1米/秒 | ||
温度 | -40° ~+85° C | ||
电源 | 2.8~4.3V。功耗 3.3V | ||
其他 | 内置干扰消除。内置可充电备份存储器。 DP II 需要 Bios V2.16 及更高版本。 Digitech Professional I 需要 Bios V1.73 及更高版本。 | ||
DP DME使用超声波来测量距离，DP DME装置安装在卡尺机上，与主机卡尺和相应的软件配合使用。 当使用卡尺测量树木直径时，可以激活DP超声波测距装置以测量从树中心到应答器的距离，主要用于测量树木到绘图中心的距离。 | |||
型号 | 参数 | 图片 | |
DP DME | 尺寸 | 57x30x30mm |
|
重量 | 25g | ||
超声波频率 | 25kHz | ||
测量单位 | cm | ||
精度 | 1%或更好 | ||
测距 | 0~30m | ||
接口 | RS232 | ||
附件 | T3应答器，单脚支撑架，适配器 | ||
协议 | NMEA | ||
电源 | 3.3V外部馈电。功耗：7mA | ||
外壳 | 聚碳酸酯塑料 | ||
DP Scanner使用短波长红色LED照明，增强扫描时的能见度。内置解码器，扫描条码后，通过串口通信口输出信息。可在测量当场扫描条形码，将其对应在相应的树木上。 | |||
型号 | 参数 | 图片 | |
DP Scanner | 尺寸 | 57x30x30mm |
|
重量 | 28g | ||
通讯 | 串行RS-232C 9600 bps，8位，1停止位 | ||
防水等级 | IP67 | ||
景深 | Code 39: 70 - 180 mm / 2.76 - 7.09 in (0.127 mm / 5 mil) 55 - 300 mm / 2.17 - 11.81 in (0.25 mm / 10 mil) 60 - 460 mm / 2.36 - 18.11 in (0.5 mm / 20 mil) 65 - 800 mm / 2.56 - 31.50 in (1.0 mm / 39 mil) EAN-13 45 - 320 mm / 1.77 - 12.60 in (0.33 mm / 13 mil) | ||
耐用性 | 工作温度：-20 至 60 °C 储存温度：-40 至 70 °C ,运行中的湿度：5 – 90%（非冷凝） 储存湿度：5 – 90%（非冷凝环境湿度 抗光性：荧光灯 4000 lx 最大值，阳光 100，000 最大 lx， 白炽灯 4000 lx | ||
坠落高度 | 1.8m | ||
光学 | 扫描方式：CCD线性传感器 扫描速率：300次扫描/秒 读数俯仰角： -50 至 0°， 0 至 +50° 读数偏斜角度：-65 至 0°，0 至 +65° 读数倾斜角度： -25 至 0°， 0 至 +25° 曲率：直径>15毫米（EAN8） PCS 0.9 时的最小分辨率：0.3 毫米 （EAN-13） | ||
条码扫描器 | 光源：1 个红色 LED（峰值波长 624 nm） | ||
电源 | 由 DP/DPII 提供。电压 3.3V。最大 120mA | ||
外壳 | 聚碳酸酯塑料 | ||
使用DP Postex使用超声波测量单株树木到接收器（如T3）的距离，标记记录该点的坐标。可定位和导航 | |||
型号 | 参数 | 图片 | |
DP Postex | 尺寸 | 57x30x30mm |
|
重量 | 25g | ||
超声波频率 | 25kHz | ||
外壳 | 聚碳酸酯塑料 | ||
精度 | 1%或更好 | ||
测距 | 0~30m | ||
接口 | RS232 19200，8，N，1. | ||
附件 | 应答器、适配器、邮政机架、DP II 计算机终端、软件 | ||
协议 | NMEA | ||
电源 | 3.3V外部馈电。功耗：7mA | ||
Digitech Keyboard输入设备，用于大量样本需要输入时使用。通过数字键盘组合成文字标记。 | |||
型号 | 参数 | 图片 | |
Digitech Keyboard | 尺寸 | 100x50x37 mm |
|
重量 | 55 g | ||
键盘 | 10 键膜开关 | ||
材料 | 聚碳酸酯玻璃纤维 | ||
温度 | 最小 -30° 最高 70°C | ||
数字 | 0 – 9 | ||
字母数字 | 大写字母 A-Z 和 Û， Å，Ä，Ö. | ||
多段模式 | 自动多段 | ||
电源 | 低电流 3V/2mW 外部馈电 | ||
自动检测 | DP II 和 Digitech Professional Bios V1.35 及更高版本 | ||
Digitech Tape用于测量长度，由DPII供电。结实、有弹性、无拉伸。内置断路装置，防止线缩回太快。坚固耐用耐冲击。精度高、误差小、耐用耐磨损、可独立用于测量。 | |||
型号 | 参数 | 图片 | |
Digitech Tape | 尺寸 | 150x110x45mm |
|
重量 | 254 g | ||
外壳 | 聚碳酸酯塑料 | ||
温度 | 最小 -15° 最高 45° C | ||
最大长度 | 7 m | ||
精度 | 最大长度为±5mm | ||
信号 | 内置扬声器 | ||
线 | 增强钢丝 | ||
输出 | ASCII 格式，19.200BPS | ||
Gator Eyes测量直径或树木上部直径，内置倾斜仪功能，用来测量特定高度的倾斜和直径。倾斜功能的测量精度在0.2度左右，高度精度约为0.1m，分辨率为0.1°。使用该部件时，应在结果上加2.54cm。 | |||
型号 | 参数 | 图片 | |
Digitech Tape | 尺寸 | 123x21x23.5mm |
|
操作方式 | 压力开关 | ||
重量 | 92g | ||
电池 | 3V锂电池 | ||
温度 | 最低5℃ | ||
波长 | 532nm | ||
光斑大小 | 60mm（100m处） | ||
透镜 | 多涂层光学玻璃镜片 | ||
激光 | II级激光 | ||
