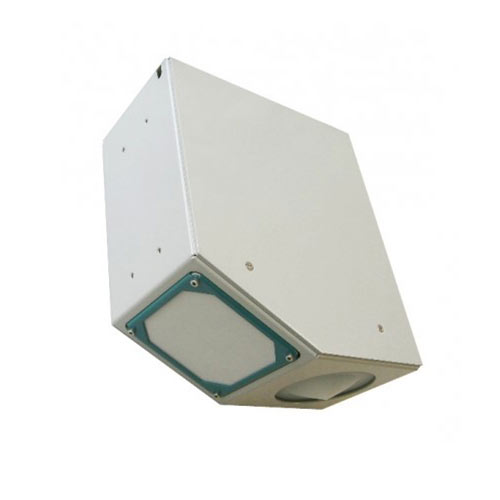

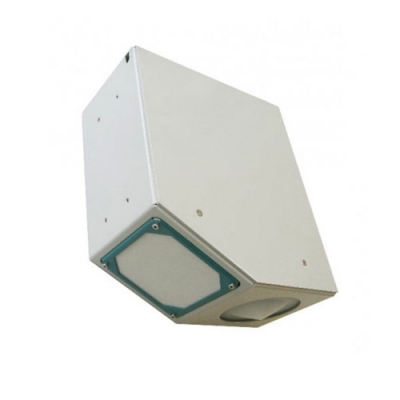

RQ-30 / RQ-30A非接触式流量计

RQ-30 / RQ-30A非接触式流量计利用雷达技术对开阔河流进行非接触式流量测量,用于连续测量具有已知横截面轮廓的河流、明渠和运河的流量。该传感器使用雷达技术来测量速度、水位和流量。它无需在水中进行结构工作即可实现可靠的非接触式测量。

  • 产地: 奥地利
  • 型号: RQ-30
  • 名称: 流量计

用途:RQ-30 / RQ-30A非接触式流量计利用雷达技术对开阔河流进行非接触式流量测量,用于连续测量具有已知横截面轮廓的河流、明渠和运河的流量。该传感器使用雷达技术来测量速度、水位和流量。它无需在水中进行结构工作即可实现可靠的非接触式测量。

流量计



特点:

•非接触式免维护测量系统

• 在水中不需要结构工作

• 洪水不会对系统造成威胁

• 低功耗可使用太阳能电池进行操作

• 流向识别

• 测量范围0.08-16m/s(取决于流量条件)

• 识别滞后效应

• 逆流测量

• 即使在杂草生长盛行的地方传感器也不受浊度影响的情况下也能测量

• 在潮水中测量

• 自动角度测量

• 可选 (RQ-30a):4-20mA的模拟输出

技术参数:

常规参数

尺寸和重量

338mm×333mm×154mm/5.4kg

防护等级

IP67

电源

6-30v,12V待机功耗约1毫安;主动运行约140mA

工作温度

-35—60℃

保护

过压保护、逆功率保护、雷击保护

水位测量

测量范围

0—15m标准版/0—35m扩展版

分辨率

1mm

雷达频率和张角

26GHz(K波段)

速度测量

测量范围

0.08—16m/s(取决于流量条件)

精度

+/-0.01m/s;+/-1%满量程

测量持续时间

5-240秒

测量间隔

8秒-5小时

测量频率

24 GHz(K波段)

雷达开启角度

12°

到水面的距离

0.50-35 m

必要的最小波高

3mm

自动垂直角度补偿精度和分辨率

+/- 1°;+/- 0.1°

模拟输出(RQ-30a)

4x4输出,-20mA,用于水位、流速、流量
