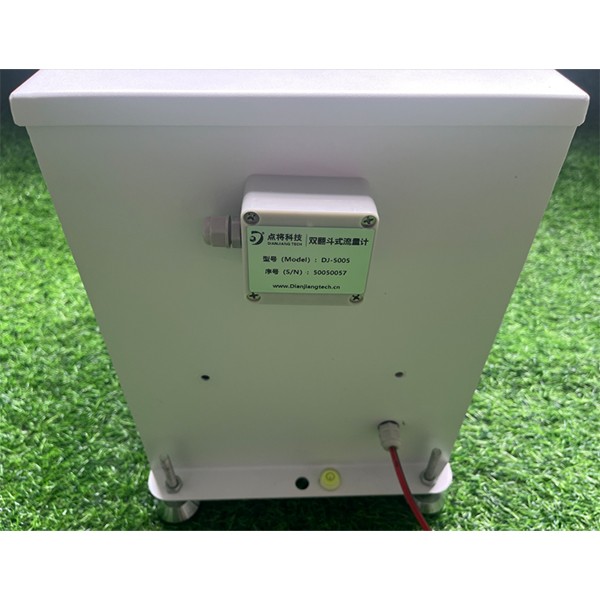

DJ-5005双翻斗式流量计

DJ-5005双翻斗自记录流量计内置了一种翻斗式机械双稳态机构,属于容积式流量计的一种。主要应用于各种无压、低水头、小流量的地表和地下径流的监测。

  • 产地: 中国
  • 型号: DJ-5005
  • 名称: 双翻斗式流量计

用途:DJ-5005双翻斗自记录流量计内置了一种翻斗式机械双稳态机构,属于容积式流量计的一种。主要应用于各种无压、低水头、小流量的地表和地下径流的监测。

双翻斗式流量计

特点:

  •   使用翻斗式双稳态机构,稳定性好,维护方便;

  •   翻斗流量计采用不锈钢材料,适合在野外恶劣环境下长期使用;

  •   使用可调节地脚,能适应野外不平整的环境;

  •   适合于地表径流及其他特殊场合的监测。

翻斗式流量计

技术参数:

翻斗式流量计

传感器类型

翻斗带磁性簧片开关

元器件电子参数

最大开关电压100VDC,最大功率10W

触发时间

0.1ms

翻斗尺寸

采用新型梯形翻斗,大翻斗底部边宽≤25mm,上部边宽≤125mm,高≤65mm,翻斗总长≤283mm;小翻斗为三角翻斗,总长≤180mm,总宽≤92mm,总深≤50mm。

翻斗倾覆角度

梯形翻斗倾覆时角度大于70°,倾覆角度越大越容易将积水排出,并同时减少泥沙淤积。

翻斗

采用无主轴设计翻斗,避免了长期使用主轴磨损。同时无螺丝固定,单手即可取出,方便清洁。

防护等级

IP67.

输出信号

脉冲信号*2

翻斗容量

大翻斗1000ml,小翻斗50ml

主体尺寸

长415mm*宽265mm*高350mm

安装高度

最小安装高度,310mm(去掉安装地脚)

主体材质

SUS304不锈钢 喷塑

进水管口径

Φ110mm(可定制),上盖采用快速搭扣设计,方便打开箱体清洁。

重量

9.2KG

可测最大流量

42L/min
