DJ-0335原位生态激光雷达

DJ-0335原位生态激光雷达系统在植被监测中,可以持续性扫描目标区域、更精确反应植被动态、保持观测连续、时间分辨率可达到小时、数据原位观测,无需考虑点云几何位置配准问题、有效利用时序信息、准确捕捉植被生长变化。

  • 产地: 中国
  • 型号: DJ-0335
  • 名称: 原位生态激光雷达

用途:地球陆地表面约有55%区域由森林自然资源(30%)和草地自然资源(25%)覆盖,在全球碳循环和气候调节中起重要的作用,开展森林和草地自然资源植被长势变化尤为重要。由于激光雷达采用主动光学技术,瞬间发射高能量脉冲信号,具有较大的穿透深度,能够探测植被冠层表层以下的信息。激光雷达不仅能够提取植被冠层的生态参数,还可以从点云数据中重建植被三维场景,通过激光雷达技术开展植被生长变化监测,能够更好表征植被生态系统不同时期的供给能力。

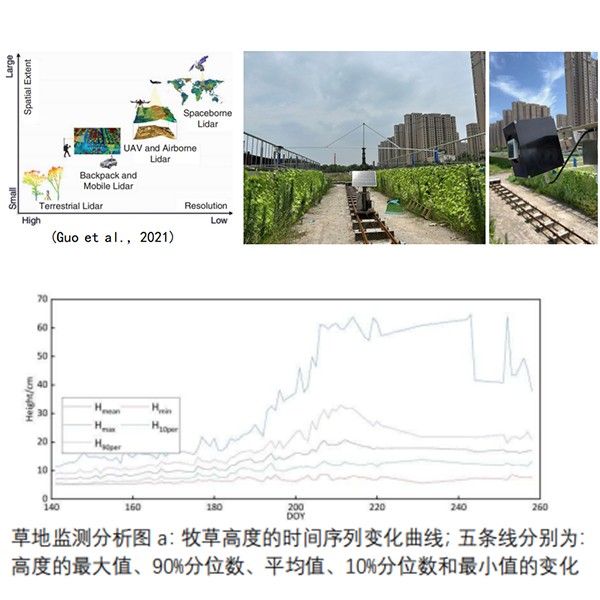

激光雷达

传统的激光雷达技术存在诸多问题,比如高成本、低效的数据采集、无法做到兼顾高时空分辨率、无法有效捕捉植被短期动态变化、多时相离散数据不能有效匹配等。

激光雷达

基于以上实际需求,我们公司研发的DJ-0335原位生态激光雷达系统在植被监测中,能够完美解决以上问题,可以持续性扫描目标区域、更精确反应植被动态、保持观测连续、时间分辨率可达到小时、数据原位观测,无需考虑点云几何位置配准问题、有效利用时序信息、准确捕捉植被生长变化。

软件系统:

通过智能计算模块,在获取采集到的二进制结构数据的同时,我们采用了边缘计算的模式对数据进行了一系列预处理,包括转为标准点云格式,以及坐标系变换、噪声滤波、地面滤波以及相应的高程归一化等步骤,最终得到时序冠层点云数据。

应用案例:

1、草地监测

· 试验区:位于内蒙草原

· 典型草原:羊草、 克氏针茅、细叶葱等

· 实验数据:2021.05.21-2021.09.15

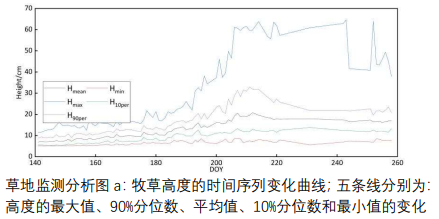

草地监测

草地监测

2、森林监测

· 试验区:位于清原森林生态系统观测研究站

· 典型次生林:胡桃楸、水曲柳和色木槭等

· 实验数据:2021.08.01-2021.12.11

森林监测



森林监测

特点:

· 具有较大穿透度,能够探测植被冠层表层以下信息;

· 不仅能够提取植被冠层植被冠层生态参数,还可以从点云数据中重建植被三维场景;

· 持续性扫描目标区域,更精确反应植被动态;

· 太阳能供电。



技术参数:

激光波长

905nm

回波探测模式

单次和首次回波

人眼安全级别

Class1(IEC60825-1:2014)

建议扫描频率

每日一次

测距量程(@100KLX)

 150m @10%反射率

测距随机误差(1σ)

<2cm@20m(80%反射率)

测距系统误差

<±3cm@20m

视场角

水平 120°,竖直 25°

角度随机误差

<0.1°

点云输出

452000 点/秒

工作环境温度

-40℃~85℃

雷达防护级别

IP67

运行功耗

额定 12W;启动 26W;最大低温加热功率 40W;供电电压:9~18V

数据处理软件

系统内置数据在线处理程序

可测参数

三维点云数据、冠层高度、覆盖度(植被体积)叶面积体密度、多层叶面积指数

工作模式

全天候全自动
