2DVD视频雨滴谱仪

用途:二维视频雨滴谱仪用于监测降雨状态,本仪器根据两个摄像头对高速运动物体进行线形扫描,以定性定量记录降水过程、监测降雨详细情况。配套的软件功能强大,界面友好,可分析降水的的总量、大小、强度、运动速度、雨滴形状、雨滴谱分布、雨滴水平偏离方向等。

  • 产地: 奥地利
  • 型号: 2DVD
  • 名称: 2DVD视频雨滴谱仪

用途:

二维视频雨滴谱仪用于监测降雨状态,本仪器根据两个摄像头对高速运动物体进行线形扫描,以定性定量记录降水过程、监测降雨详细情况。配套的软件功能强大,界面友好,可分析降水的的总量、大小、强度、运动速度、雨滴形状、雨滴谱分布、雨滴水平偏离方向等。 其优越性能尤其表现在对微小物体的测定,测定对象最小直径达到0.19毫米。该仪器适用于气象监测、水文地理学研究、机场天气状况分析等研究应用领域。

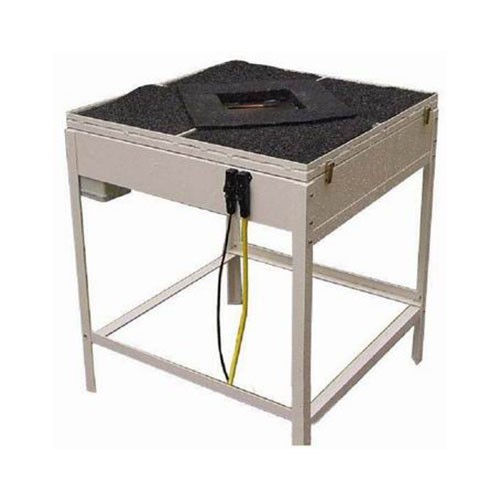

JOANNEUM RESEARCH二维视频雨滴谱仪

原理:

传感器是由摄像头和照明部件组成,摄像头将对测量区域的图像进行线形扫描,将采集区域内的图像传输到电子单元内处理存储,然后用专业配套软件进行数据分析。


JOANNEUM RESEARCH二维视频雨滴谱仪

JOANNEUM RESEARCH二维视频雨滴谱仪

组成部分:

JOANNEUM RESEARCH二维视频雨滴谱仪

特点:

·监测降水的总量、大小、强度、运动速度;

·记录雨滴大小形状、雨滴分布及相关气象参数;

·用于气象监测、气象雷达分析校准、大气物理学研究;

·交通控制、机场观测系统、水文地理学等应用领域。

技术规格:

水平分辨率

(水平像素宽度)

 0.18 mm

垂直分辨率

(垂直像素宽度)

 0.2 mm(垂直速度< 10m/s)

垂直速度精度

4%(垂直速度< 10m/s)

扫描区域

100 × 100mm

积分时间

15秒-12小时

电源

100-240 V, 50/60 Hz

功耗

300 w

室外组件温度范围

0℃-+35℃

室内组件温度范围

0℃-+35℃

最大允许温限

-20℃-+50℃

尺寸

室外组件850 × 850 × 200 mm

重量

80 kg


JOANNEUM RESEARCH二维视频雨滴谱仪

软件主界面

JOANNEUM RESEARCH二维视频雨滴谱仪

降雨量

JOANNEUM RESEARCH二维视频雨滴谱仪

雨滴谱

JOANNEUM RESEARCH二维视频雨滴谱仪

雨滴形状

JOANNEUM RESEARCH二维视频雨滴谱仪

水平速度分布

JOANNEUM RESEARCH二维视频雨滴谱仪

雨滴直径和垂直速度

JOANNEUM RESEARCH二维视频雨滴谱仪

高宽比


产地:奥地利
