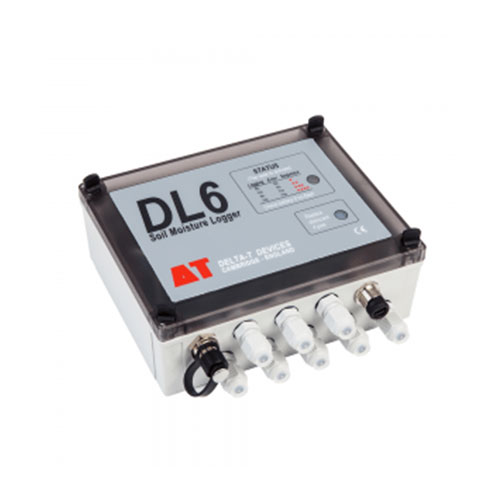

DL6土壤水分监测系统

DL6土壤水分监测系统是一套稳定可靠的土壤水分测定系统,适用于长期自动监测土壤不同平面点和剖面点的的水分变化

  • 产地: 英国
  • 型号: DL6
  • 名称: 土壤水分监测系统

用途:DL6土壤水分监测系统是一套稳定可靠的土壤水分测定系统,适用于长期自动监测土壤不同平面点和剖面点的的水分变化,广泛应用于SPAC子系统、水土侵蚀及保持性研究等领域。用于同步观测土壤水分含量、土壤温度和降雨量。

DL6土壤水分监测系统

特点:

·6个差分模拟通道

·1个温度通道

·1个通用继电器输出

·可存储>16000个读数

·数据可直接导出为Excel格式

·可以用PDA下载或查看数据(可选件)

·完整的解决方案与IP67防风雨等级的电池供电


技术参数:

DL6数据采集器

输入通道

6个模拟通道、1个温度通道和1个计数通道

记录间隔

1秒~24小时,用户可设定

控制功能

1个智能继电器(2A)

模拟通道(土壤水分)

测量范围:0.0~0.1 m3/m3,记录精度:±0.001 m3/m3;测量范围:0.1~0.6 m3/m3,记录精度:读数的±1%

模拟通道(DC电压)

测量范围:-10~1150 mV,公用模式范围:-0.2~3.0 V,记录精度:±(0.3 mV+读数的0.2%)+公用模式误差:0.25 mV/V

温度通道

测量范围:-20~+60℃,记录精度:±0.4℃

计数通道

0.2毫米(用RG2雨量桶,最大5个计数/秒)

传感器激发

5~9V(120 mA)

警报输出

2A,25V DC/AC

通讯端口

RS232(可选配USB转RS232转换器)

电压范围

-0.01到+1.15V

精度

± 0.3% ± 0.3mV

分辨率

0.2mA

温度

±0.4°C

脉冲计数器

最大5Hz

继电器输出

<25V DC/AC, 1A 保险丝

传感器激励

5到9v,最大电流120mA

存储

16000读数,非易失的

连接

8线接头

8路PR2连接器

RS232连接器

环境

防水等级IP67

-10 到+50°C

大小,重量

180 x 160 x 70mm, 830g

电池类型,寿命

6节碱性AA电池,约使用一年

图片关键词



PR2/4土壤剖面水分探头

探测深度

10、20、30、40厘米

测量参数

土壤体积含水量(m3.m-3 或% vol)

量程

0~100% vol(0~40% vol最佳精度)

精度

±4% vol (0~+40℃)针对土壤进行特殊标定;±6% vol(0~+40℃)使用通用的标定曲线

盐分影响

50~400ms/m (孔隙水电导率)

测量点测量范围

探点直径10厘米,上下高度5厘米的圆柱体样土壤决定的了测量值95%的灵敏度,所以在这个圆柱体积内不能有金属、石头和根系,以免影响测量结果

工作环境

-20~+70℃(0~+40℃最佳精度)

防护等级

IP67

反应时间

1秒

供电

最小:5.5V DC (2米缆线时),7.5V DC (100米缆线);最大:15V DC

功耗

<80mA

输出

4个模拟电压值:0~1V 对应0~60% vol

缆线

屏蔽9芯线,标配1.5米缆线和M12(IP68 接头),可选扩展缆线:5米、10米、25米,最长100米

材质

聚碳酸脂和不锈钢

尺寸

长度750毫米×直径25.4毫米

重量

0.6公斤



图片关键词

PR2/6土壤剖面水分探头


探测深度

10、20、30、40、60、100厘米

测量参数

土壤体积含水量(m3.m-3 或% vol)

量程

0~100% vol(0~40% vol最佳精度)

精度

±4% vol (0~+40℃)针对土壤进行特殊标定;±6% vol(0~+40℃)使用通用的标定曲线

盐分影响

50~400ms/m (孔隙水电导率)

测量点测量范围

探点直径10厘米,上下高度5厘米的圆柱体样土壤决定的了测量值95%的灵敏度,所以在这个圆柱体积内不能有金属、石头和根系,以免影响测量结果

工作环境

-20~+70℃(0~+40℃最佳精度)

防护等级

IP67

反应时间

1秒

供电

最小:5.5V DC (2米缆线时),7.5V DC (100米缆线);最大:15V DC

功耗

<120mA

输出

6个模拟电压值:0~1V 对应0~60% vol

缆线

屏蔽9芯线,标配1.5米缆线和M12(IP68 接头),可选扩展缆线:5米、10米、25米,最长100米

材质

聚碳酸脂和不锈钢

尺寸

长度1350毫米×直径25.4毫米

重量

0.9公斤

图片关键词

ML3土壤水分传感器

测量范围

0~100% vol

测量精度

±1% vol(0~50% vol和0~40℃)

盐分误差

≤3.5%(50~500 ms/m和0~40% vol)

输出信号

0~1V差分≈标称0~60% vol

感应区域

高度6厘米×直径3厘米圆柱体

电缆长度

标准5米,最大可延长到25米

供电

5~14V,1秒约18mA

工作温度

-40~+70℃

防护等级

IP68

整体尺寸

高度170毫米×直径40毫米

图片关键词

SM150T土壤水分传感器

测量范围

0 to 1.0 m3.m‐3 (100%)

测量精度

±3.0% vol(土壤水分范围在0~70% vol和温度在0~+60℃)

盐分误差

±5.0% vol(土壤盐分在100~1000 mS/m和温度在0~+60℃)

输出信号

0~1V差分≈标称0~60%

最大电缆长度

1米(HH150读数表)、100米(GP1、DL6和DL2e数据采集器)

供电

5~14V DC,18mA用于1秒

工作温度

-20~+60℃

防护等级

IP68

样品体积

55×70毫米直径

尺寸

143×40毫米直径

重量

0.1公斤

图片关键词

EQ3土壤水势传感器

测量范围

0~-1000 kPa(‐10bar)

测量精度

±10 kPa(0~-100 kPa),读数±5%(-100~-1000 kPa)

滞后性

基质势的变化低于0.1kPa/min时未检出

工作土壤类型

所有非盐渍土类型

输出

0~1V差分,非线性(每个传感器有各自的标定数据和曲线图)

输出兼容

GP1, GP2, DL6, DL2e, HH2

防护等级

IP68

尺寸重量

长度181毫米×直径40.5毫米;260克(不含电缆)

工作温度

0~+40℃(在冻土中使用不会损坏)

供电

5~15V DC,1秒约20 mA

最大电缆长度

100m (GP1, GP2, DL6);100m (DL2e:水分测量);25m (DL2e:温度测量)
