系统介绍：DJ-6215 非饱和导水率测量系统可以自动测量土壤水分、土壤水势、土壤水分特征曲线和土壤的非饱和导水率。
系统概述： DJ-6215非饱和导水率测量系统可同时测量4个土壤样品环，利用饱和-蒸发原理，运用不同深度的2个微型张力计系统和精确称重系统同时对所需的数据进行测量。
特点：
适用于各种土壤样品
操作简单，最多可以同时测量4套土壤样品。
连续测量原状饱和土壤表面的水分蒸发
样品无扰动测量，只需要确保土样的风干条件保持恒定即可
连续记录每隔一段时间的土样重量
连续记录张力计所在点的水分运移
最小采样间隔时间为1分钟
自动计算pF，Ku数值
测量参数：
土壤水分、土壤水势、土壤水分特征曲线、土壤的非饱和导水率
可扩展测量参数：
气压、空气温湿度
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
技术参数：
CR1000X数据采集器 | 图片 | |
操作温度 | -40° 到+70°C（标准）；-55° 到 +85°C（扩展） |
|
模拟输入 | 支持16个单端（SE）或8个差分（DIFF）输入，可单独配置，用于电压，热电偶，比例和周期平均测量。 | |
脉冲计数 | 10个 | |
电压激励终端 | 4 | |
开关12V | 2个 | |
数字I/O | 8个端口可配置用于数字输入和输出，包括状态高/低，脉宽调制，外部中断，边沿定时，开关闭合脉冲计数， 高频脉冲计数，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
输入限制 | ±5 V | |
模拟电压精确度 | 在0° 到 40°C时，±(0.04% 的测量值+偏差值) 在 -40° 到 +70°C时，±(0.06%的测量值+偏差值) 在 -55° 到 +85°C(扩展的温度范围)时，±(0.08%的测量值+偏差值) | |
ADC | 24位 | |
供电 | 10-16V | |
实时时钟精度 | 每年最大误差为3分钟，装配可选的GPS校正后可缩短至10μs | |
内置协议 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通讯协议 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，运行频率100MHz | |
内部存储 | 128M内存，和4M电池供电SRAM | |
MicroSD卡扩展 | 最大支持8GB | |
内部锂电池 | 2.4Ah，3.6V，AA电池，仅给内部时钟和SRAM供电，可持续使用三年 | |
电力消耗（12V） | < 1 mA (空闲状态), 1 mA (激活状态, 1 Hz 扫描频率),55 mA (激活状态, 20 Hz 扫描频率), 激活状态 + 25 mA (使用RS-232/RS-485连接),激活状态 + 48 mA (使用以太网连接) | |
供电保护 | 反极性保护; 过电压保护达30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
TEROS 31土壤水势和温度传感器 | ||
水势: |
| |
测量范围 | -85至+50kPa（沸腾延迟期间最高可达-150kPa） | |
精度 | ±0.15 kPa | |
分辨率 | ±0.0012 kPa | |
温度： | ||
范围 | -30至+60℃ | |
分辨率 | ±0.01℃ | |
精度 | +0.50℃ | |
通信规范： | ||
输出 | DDI串口 | |
数据记录器兼容性 | METER ZL6 和 EM60 数据记录器或任何支持 3.6 至 28.0 VDC 激励和 SDI-12、Modbus RTU或TensioLINK通信的数据采集系统 | |
物理规格： | ||
尺寸 | 宽度: 23.5 毫米(0.93 英寸) 高度: 49.0 毫米(1.93 英寸) 深度: 17.5 毫米(0.69 英寸) | |
张力计轴径 | 5毫米(0.19 英寸) | |
张力计轴长 | 2、5、7、10、15 或 20 厘米 | |
材料 | 陶瓷：Al2O3；轴:PMMA；传感器单元：PMMA和TPE | |
工作温度范围 | 0-50℃ | |
线缆长度 | 1.5m | |
线缆直径 | <3.0毫米(<0.12英寸 | |
连接器类型 | 4针立体声插头 | |
立体声插头接头直径 | 3.5 毫米 | |
导体规格 | 31 AWG 排扰线 | |
电气和时序特性： | ||
电源电压(VCC至GND) | 最低: 3.6 VDC；典型值: 12.0 VDC；最大值: 28.0 VDC | |
数字输入电压(逻辑高电平) | 最低: 1.6Vc ；典型值:3.3V；最大值: 5.0V | |
数字输入电压(逻辑低电平) | 最小值: -0.3V；典型值: 0.0V；最大值: 0.9V | |
数字输出电压(逻辑高电平) | 典型值:3.6V | |
电源线转换率 | 最小值: 1.0 V/ms | |
电流消耗(测量期间) | 最小值: 18.0 毫安；典型值: 25.0 mA；最大值: 30.0 mA | |
电流消耗(睡眠时) | 最小值: 0.03 毫安；典型值: 0.05 毫安；最大值: 0.90 毫安 | |
上电时间(DDI串行) | 最小值: 125 毫秒；典型值: 130 毫秒；最大值: 150 毫秒 | |
开机时间(SDI-12) | 最小值: 125 毫秒；典型值: 130 毫秒；最大值: 150 毫秒 | |
开机时间(SDI-12、DDI串行禁用) | 最小值: 125 毫秒；典型值: 130 毫秒；最大值: 150 毫秒 | |
测量持续时间 | 最小值: 60 毫秒；典型值: 65 毫秒；最大值: 70 毫秒 | |
服从标准 | EMISO/IEC17050：2010（CE标志） | |

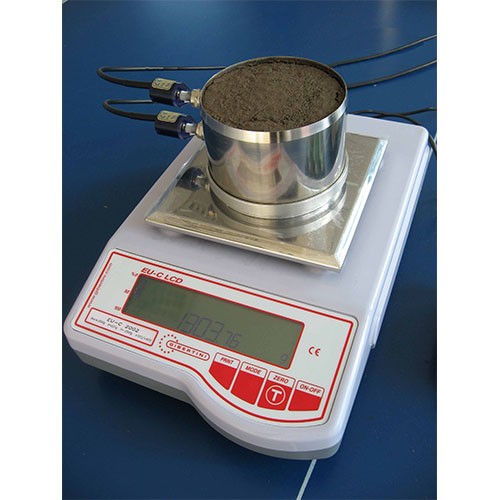

EU-C 2000称重传感器 | 图片 | |
容量 | 2000g | |
分辨率 | 0.01g | |
重复性 | 0.02g | |
反应时间 | 2.5s | |
托盘尺寸 | 150mm*150mm | |
土壤样品体积 | 500cm³ | |
土壤样品尺寸 | Φ100x63.7 | |
数据传输口 | RS232 | |
试验时间 | 2-10天(取决于土壤类型) | |
T40W-40AH (40W/40AH太阳能供电套件) | ||
太阳能组件技术参数 |
| |
额定峰值功率 | 40W | |
开路电压（Voc） | 21.5V | |
峰值电压（Vmp） | 17.5V | |
峰值电流（Imp） | 2.29A | |
短路电流（Isc） | 2.55A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 40AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |
防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
|
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |
4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
