DJ-6416超声波雪厚水位监测系统

DJ-6416超声波雪厚水位监测系统是通过安装于固定高度的超声波传感器向下方液位面发射超声波,根据回波延迟测定待测液位面高度,即雪厚或者水位的无人值守式连续在线监测系统。同时具备自动温度补偿功能,可以根据实况温度,对非理想环境下的超声波传播速度进行补偿完善,更加准确的测量下方液位面的相对高度,并对此类雪厚水位等液位高度研究提供连续准确的数据支持。

  • 型号: DJ-6416
  • 名称: 超声波雪厚水位监测系统

系统介绍:

DJ-6416超声波雪厚水位监测系统是通过安装于固定高度的超声波传感器向下方液位面发射超声波,根据回波延迟测定待测液位面高度,即雪厚或者水位的无人值守式连续在线监测系统。同时具备自动温度补偿功能,可以根据实况温度,对非理想环境下的超声波传播速度进行补偿完善,更加准确的测量下方液位面的相对高度,并对此类雪厚水位等液位高度研究提供连续准确的数据支持。

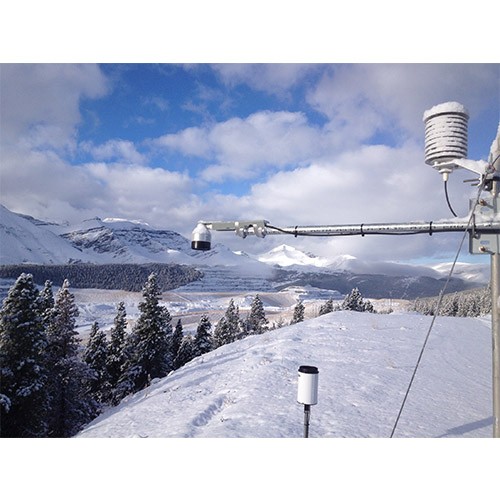

 超声波雪厚水位监测系统



系统特点:

  •  低噪音、高精度的雪深测量

  •  实时监测,根据雪厚以及水位数据,观测积雪融化情况;

  •  对积雪融化引发的流量激增进行预警;

  •  太阳能供电,可长期监测;

  •  数据存储量大,保证数据的完整性

测量参数:

空气温度、湿度、气压、雪厚、水位

可扩展测量参数:

气象参数(风速、风向、降雨等)、土壤水分、雪当量等

综合平台对接能力(可选):

提供多种API接口和协议(HTTP,FTP,自定义协议,定时上报,Modbus RTU,水文规约,环保规约等)

云平台服务(可选):

点将科技提供SaaS平台服务,可以实现在线查看,下载数据,分析数据图表,阈值报警等功能

远程通讯方式(可选):

全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信;可选WIFI、以太网等上网方式;

卫星(北斗、铱星、海事卫星)等通信方式

本地通讯方式(可选):

USB、RS232通信(默认)、LORA、Zigbee、WIFI或本地短距离无线组网通讯等

技术参数:


CR300数据采集器


运行频率

144MHz

图片关键词

模拟通道

6个单端通道 , 或者3个差分

脉冲通道

2个

控制输出

2个

其他端口

2个SDI-12(与2个控制输出接口共用)

数据通信端口

1个RS-232,支持PakBus和SDI-12协议

信号输入范围

0~2500mV

A/D转换位数

24位模拟/数字转换

测量分辨率

23nv

测量精度

±(读数*0.25%+1.2mV偏移量),-40~50℃

存储空间

512K

供电电压

7~16VDC

功耗

约0.2mA(静止时),约3mA(运行时)

工作温度

-40~70℃;

重量

242g

体积

 14.0 x 7.6 x 5.1 cm (5.5 x 3.0 x 2.0 in)


SnowVUE10超声雪厚传感器

供电

9 - 18 Vdc

超声雪厚传感器

静态电流消耗

< 300 µA

有功电流消耗

210 mA (峰值)

14 mA (20°C平均值)

预热时间

2 秒

输出

SDI-12 (version 1.4)

耗电

休眠状态:<1 mA
激活状态:<10 mA

测量范围

距离传感器 0.4 至 10 m

雪深

0-9.6M

精度

到目标距离的 0.2%:精度规格适用于传感器和平坦固体目标之间温度均匀的静止空气。 空气运动、声波路径上的温度梯度、雪密度以及实际温度和测量温度之间的差异都会影响精度。需要外部温度补偿。



分辨率

0.1 mm

所需的光束角间隙

30°

工作温度

-45°至 +50°C

可抵御温度范围

-55° 至 +80°C(当传感器恢复到工作温度时将恢复正常工作)

湿度范围

0 to 100% (不结露)

传感器主体材料

耐腐蚀、III 型阳极氧化铝

传感器接头

M12, male, 4-pole, A-coded

传感器线缆

聚氨酯护套屏蔽线缆

线缆直径

4.8mm

最大线缆长度

60 m

传感器长度

9.9 cm

传感器重量

293 g



EMS 36S空气温度、湿度、气压传感器

输出

SDI-12 1.3版本

空气温湿度、气压传感器

温度测量范围

–40-60°C

温度精度

± 0.2 °C

湿度测量范围

0-100%

湿度精度

± 2%

气压测量范围

300-1300 hPa

气压精度

±1 hPa

尺寸(直径x长度)

22 x 92mm

重量

26g

使用环境温度

-40 to 80 °C

使用环境湿度

0-100%

PWCS71超声水位传感器

传感器类型

超声

超声水位传感器

测量范围

0.25 到 4 米

测量精度

±0.25%满量程

输出信号

RS485/Modbus协议 、 4~20mA/HART协议

防爆等级

Exia  IIB  T6  Ga

防护等级

铝外壳IP68

分辨率

1mm



T40W-40AH (40W/40AH太阳能供电套件)

太阳能组件技术参数




太阳能供电套件

额定峰值功率

40W

开路电压(Voc)

21.5V

峰值电压(Vmp)

17.5V

峰值电流(Imp)

2.29A

短路电流(Isc)

2.55A

执行标准

GB/T 9535-1998

电池片效率

≥16%

使用环境温度

-40℃到85℃

FF

73%

表面最大负载能力

60m/s(200kg/sq.m)

蓄电池技术参数


额定电压

12V

额定容量

40AH

内部电阻

完全充电后以交流阻抗法测试,必须低于 10mΩ

容量保存性能

完全充电之后放置 28 天,容量保存应过 96%以上(放置温度:25℃±5℃)

使用温度范围

-40℃ 至 50℃

保存温度范围

5℃ 至 40℃

封装

使用寿命长,特殊的密封结构和阻燃外壳

整体技术参数和性能


供电输出

双USB输出5VDC/2.4A

接线端子输出12V/10A

保护和自恢复功能

具有充放电保护及自恢复功能

显示功能

LCD数据显示,直观显示工作状态、功率等信息



防护机箱套件

防护机箱主体材料

聚碳酸酯(英文简称PC)



防护机箱套件

防护等级

IP65; IK08

锁的位置

长边位置带双锁

使用环境温度

-40℃ ~ 80℃

电气绝缘

完全绝缘

抗紫外线能力

UL 508

可燃性等级

UL 746C 5"

执行标准

EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012

灼热丝测试 (IEC 695-2-1)℃

960℃

安装适配能力

适用于直径30mm – 110mm圆管、方管或者角钢



4G全网通通讯技术参数表

标准及频段

支持全网:LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE



全网通通讯

理论带宽

LTE FDD:150Mbps(DL),50Mbps(UL)

LTE TDD:130Mbps(DL),35Mbps(UL)

DC-HSPA+:42Mpbs(DL),5.76 Mbps(UL)

TD-HSPA+:4.2Mbps(DL),2.2Mbps(UL)

EVDO Rev. A:3.1Mbps(DL),1.8Mbps(UL)

发射功率

<23dBm

接收灵敏度

<-98dBm

CPU

工业级32位通信处理器

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

供电

DC 5~36V

工作环境

温度:-35~+75ºC

湿度:95%(无凝结)

省电和激活

支持短信激活、IO激活、电话激活等

*连接协议

TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议
