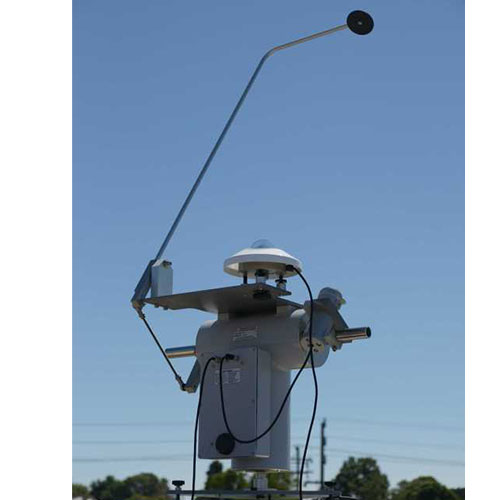

系统介绍：DJ-6511A 型基准辐射站是继WMO 组织的“本底辐射网络（BSRN）”之后的新的一款全自动太阳跟踪系统，自动测量太阳能要素中的总辐射（GHI）、直接辐射(DNI)和散射辐射(DIFF)等辐射组分，可以计算出日照时间，是太阳能辐射的更高标准和要求。作为我国的辐射测量基准同时用于与常规气象台站太阳辐射资料和NASA 的卫星数据校准使用，能适应国家气候监测网的业务需求，满足观测数据高精度和高稳定性的要求，亦可用于太阳能功率预报。DJ-6511A适合我国特殊的西北沙尘暴天气以及非专业人士维护的工业观测。
全自动太阳跟踪监测系统采用传统的全自动太阳跟踪器配备GPS和太阳定位探头，达到国际辐射本底观测网络的技术要求，精确的测量太阳辐射、直接辐射和天空散射辐射。还可以根据用户的要求提供天空长波辐射、净辐射、日照时数等其他辐射参数的观测。作为野外观测的一般要求，该系统建议用户加入各种气象观测：测量风速风向、空气温湿度、大气压力和降水。
系统特点：
可实时显示数据、定时接收数据。
实时发送数据，自动定时下载数据，无需人员采集数据。
多种数据传送方式，如GSM、GPRS/CDMA 、卫星、等。
输出数据为表格式，便于在Excel和各种数据处理软件和数据库软件下调用。
测量参数：
总辐射（GHI）、直接辐射(DNI)和散射辐射(DIFF)、风速风向、空气温湿度、大气压力和降水等
可扩展测量参数：
天空长波辐射、净辐射、日照时数等
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
技术参数：
CR1000X数据采集器 | 图片 | |
操作温度 | -40° 到+70°C（标准）；-55° 到 +85°C（扩展） |
|
模拟输入 | 支持16个单端（SE）或8个差分（DIFF）输入，可单独配置，用于电压，热电偶，比例和周期平均测量。 | |
脉冲计数 | 10个 | |
电压激励终端 | 4 | |
开关12V | 2个 | |
数字I/O | 8个端口可配置用于数字输入和输出，包括状态高/低，脉宽调制，外部中断，边沿定时，开关闭合脉冲计数， 高频脉冲计数，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
输入限制 | ±5 V | |
模拟电压精确度 | 在0° 到 40°C时，±(0.04% 的测量值+偏差值) 在 -40° 到 +70°C时，±(0.06%的测量值+偏差值) 在 -55° 到 +85°C(扩展的温度范围)时，±(0.08%的测量值+偏差值) | |
ADC | 24位 | |
供电 | 10-16V | |
实时时钟精度 | 每年最大误差为3分钟，装配可选的GPS校正后可缩短至10μs | |
内置协议 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通讯协议 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，运行频率100MHz | |
内部存储 | 128M内存，和4M电池供电SRAM | |
MicroSD卡扩展 | 最大支持8GB | |
内部锂电池 | 2.4Ah，3.6V，AA电池，仅给内部时钟和SRAM供电，可持续使用三年 | |
电力消耗（12V） | < 1 mA (空闲状态), 1 mA (激活状态, 1 Hz 扫描频率),55 mA (激活状态, 20 Hz 扫描频率), 激活状态 + 25 mA (使用RS-232/RS-485连接),激活状态 + 48 mA (使用以太网连接) | |
供电保护 | 反极性保护; 过电压保护达30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
HYGROVUE10空气温湿度传感器 | ||
传感元件 | 由Campbell Scientific修改的SHT35 |
|
通讯标准 | SDI-12 V1.4（响应命令子集） | |
电源电压 | 7到28 Vdc | |
EMC检测 | 经测试并符合IEC61326：2013标准。 | |
工作温度 | -40℃至+ 70℃ | |
主要外壳材料 | 白色PET-P | |
电子密封分类 | IP67 | |
传感器帽直径 | 12.5毫米（0.5英寸） | |
连接器的主体直径 | 18毫米（0.7英寸） | |
长度 | 180毫米（7.1英寸），未装电缆 | |
传感器体重量 | 50克（1.8盎司） | |
重量 | 250克（8.8盎司），含5米（16.4英尺）电缆重量 | |
功耗 | ||
休眠 | 50μA | |
测量期间 | 0.6 mA（耗时0.5 s） | |
相对湿度测量 | ||
测量范围 | 0至100％RH | |
精度（25℃时） | ±1.5％（在0至80％RH的范围内） ±2％（在80至100％RH的范围内） | |
短期滞后 | <±1％RH | |
其他温度下的附加误差 | <±1％RH（-40℃至+ 60℃） | |
长期稳定性 | 每年±0.5％（清洁空气条件下的最大漂移） | |
数据分辨率 | 0.001％RH | |
重复性 | 0.05％RH（3σ噪音水平） | |
响应时间（安装过滤器） | 8秒（空气以1米/秒的速度移动时响应时间为63％） | |
温度测量 | ||
标准测量范围 | -40℃至+ 70℃ | |
准确性 | ±0.2℃（在-40至+ 70℃范围内）±0.1℃（-20至+ 60℃范围内） | |
长期漂移 | 每年<0.03℃ | |
数据分辨率 | 0.001℃下 | |
重复性 | 0.04℃（3σ噪音水平） | |
响应时间（安装过滤器） | <130秒（空气以1米/秒的速度移动时响应时间为63％） | |
校准可追溯性 | NIST和NPL标准 | |
EQ08-S辐射传感器 | ||
光谱范围 | 300～3000nm |  |
视角 | 180 | |
灵敏度 | 10 µV/W/m² | |
输出范围 | -25 to +25 mV | |
不对称度 | ± 20% | |
测量范围 | 0 to +4000 W/m² | |
响应时间 | 14 秒 | |
温度范围 | -35℃ to +60℃ | |
水平分别率 | 0.1 | |
电源要求 | 5-15vdc | |
AST-02&03 太阳跟踪器 | ||
跟踪精度 | 主动式（晴）0.02° 被动式（阴）0.15° |
|
角速度 | 9°/秒（最大） | |
旋转 | 垂直/平面/方位轴= ± 250°（0°=真北/南） 水平/倾斜/天顶轴= +100°，-15°（0°=水平，90°=垂直） | |
转矩（12VDC） | AST-02=12nm AST-03=12×2=24nm | |
有效载荷 | AST-02=10kg AST-03=20kg | |
水平轴尺寸 | Ø25×130mm（AST-02=1, AST-03=2） | |
工作温度 | 0-50°C | |
电源需求 | 12VDC名义上（11-16VDC） <10W持续使用 | |
电缆长度 | 6m，2芯 | |
用户界面 | LED显示，USB和RS232接口 | |
尺寸大小 | 47×43×28cm | |
重量 | AST-02=12kg, AST-03=14kg | |
DN5 & DN5-E直接辐射传感器 | 图片 | |
响应时间 | < 10s（95%） |
|
零点偏移反应(5°C /小时) | < ± 1 W.m-2 | |
非稳定性（1年间隔） | < ± 1% | |
非线性（100－1000 w.m-2） | <± 0.3% | |
光谱选择性（350-1500nm） | ± 0.5% | |
温度响应（50°C） | ± 1% (-10 to +40°C) | |
倾斜的响应（1000 w.m-2） | 无 | |
全开角 | 5° | |
坡角 | 1° | |
边界角 | 4° | |
光强范围 | 0——4000 W.m-2 | |
光谱范围 | 200——5000nm | |
灵敏度（典型） | 7-9µV/W.m-2(DN5); 1mV/W.m-2(DN5-E) | |
校准精度 | ± 2% (工厂标定，可溯源WRR) | |
工作温度 | -40——60℃ | |
工作湿度 | 0——100% RH | |
输出阻抗 | DN545——50Ω，DN5-E65 Ω | |
电源消耗(DN5-E) | 5—15VDC，6mA | |
窗口材料 | 光学蓝宝石，2mm厚度 | |
机体构造 | 海洋级阳极氧化铝，抗腐蚀 | |
干燥剂 | 硅胶(橙色，无毒) | |
电缆长度 | 6m | |
密封等级 | IP67 | |
尺寸大小 | 310 x 225x 110mm | |
净重量 | 0.75kg | |
05103风速风向传感器 | ||
测量范围 | 风速：0-100 m/s(224 mph)； 方位：360°（机械），355°（电子，5°开角） |
|
测量精度 | 风速：±0.3 m/s（0.6mph）或者1%读数； 风向：±3° | |
阈值 | 风速：1.0 m/s (2.2 mph)； 风向：1.1 m/s (2.4 mph) | |
信号输出 | 风速：磁感应交流电压，每转3个脉冲。1800rpm(90Hz)= 8.8m/s； 风向：精密导电电位器：10KΩ电阻，线性0.25%，平均寿命5千万转； | |
动力响应 | 风速距离常数：2.7m（63%覆盖）； 风向延迟距离：1.3m（50%覆盖）； 阻尼系数：0.3； 阻尼自然波长：7.4m； 非阻尼波长：7.2m | |
电源 | 激励电压: 15 VDC Max | |
工作温度 | -50-50℃ | |
TE525MM雨量传感器 | ||
传感器类型 | 带干簧管翻斗式 |
|
材料 | 阳极氧化铝 | |
工作温度 | 0°to 50℃ | |
分辨率 | 1次翻动 | |
每次翻动容量 | 4.73ml | |
每次翻动降雨量 | 0.1mm | |
测量不确定性 | 1.0%最高达 50 毫米/小时 | |
电缆类型 | 2 芯屏蔽电缆 | |
漏斗口直径 | 24.5 厘米 | |
高度 | 9.21 厘米 | |
线缆重量 | 0.1 千克/每 3.05 米长度 | |
翻斗重量 | 1.1KG | |
T80W-80AH (80W/80AH太阳能供电套件) | ||
太阳能组件技术参数 |
| |
额定峰值功率 | 80W | |
开路电压（Voc） | 22.4V | |
峰值电压（Vmp） | 18.2V | |
峰值电流（Imp） | 4.40A | |
短路电流（Isc） | 4.76A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 80AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |
防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
|
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |
4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
