用途:

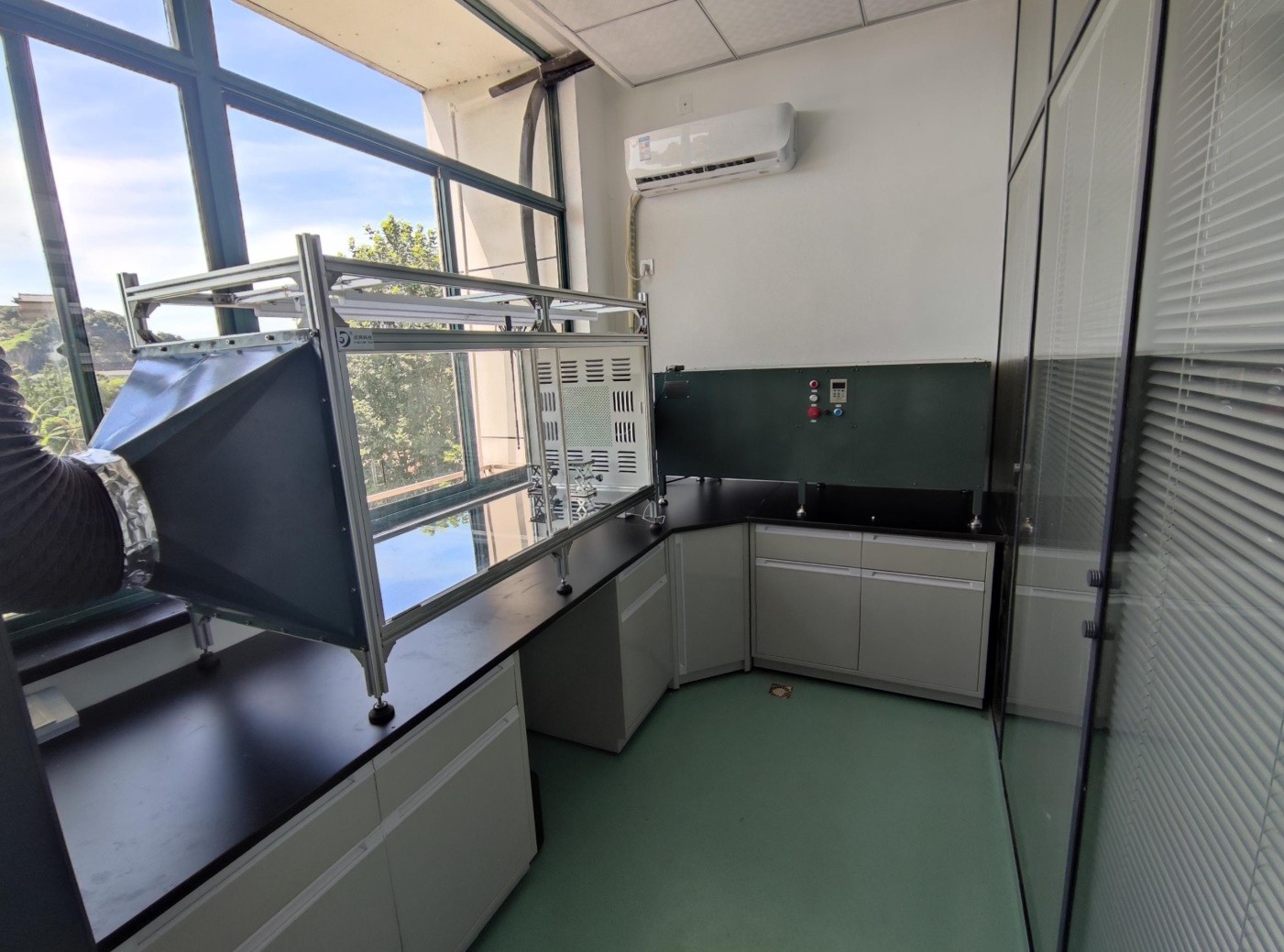

昆虫风洞是在室内创造一种模拟田间或者野外飞行活动空间的物理模型,可以详细的监测昆虫受信息素或其它气味剂诱导的飞行行为。昆虫风洞应用于昆虫化学通讯行为的研究,目前被广泛应用于测定昆虫受信息素或寄主气味诱导而产生的飞行行为以及研究飞行控制机理。本产品可以选择2D或者3D进行昆虫行为分析,通过行为分析软件对昆虫在实验风洞内的行为轨迹进行图像化处理,方便得出结论。
2D行为分析 3D行为分析
特点:
使用推拉式活动前门,可以快速的放置昆虫及气味源。能快速的关闭前门,减少实验误差。
推拉式活动前门可以释放出非常大的操作空间,便于清洗整套设备。
昆虫风洞可以无极调速,并且使用特殊材料以及制造工艺使得整体重量大幅降低,减轻后期维护的工作量并提高了整体的安全性能。
昆虫风洞的进风口处使用大面积平整气流用的特殊板材,可以有效地减轻主体区域内发生紊乱气流的概率。
使用特殊的结构以及密封材料,有效地提高整个系统的密封性,并降低系统内部的噪音,隔绝外部环境的噪音。
进风口以及出风口处使用隔虫网,防止昆虫进入空气净化系统以及排风系统,减轻实验结束后的维护工作量。
采用控制箱式电气控制解决方案,方便各类电气设备集中控制。
自由选择2D或者3D行为分析,通过图像化处理,方便得出结论。
技术参数:
风洞主体参数 | |
昆虫风洞整体尺寸 | 4000×660×970mm(长×宽×高) |
测虫区域 | 1600×600×600mm(长×宽×高) |
风速范围: | 0-50cm/s,无极调速 |
主体材料 | 型铝+碳钢 |
四壁材料 | 有机玻璃 |
风机功率 | 390w |
整体噪音 | <43DB |
电压 | 220V |
照明系统 | |
灯光 | 白光、红光 |
功率 | 8W |
数量 | 各6根 |
风速送变器 | |
测量范围 | 0-30m/s |
分辨率 | 0.01m/s |
传感器类型 | NTC |
传输类型 | 直接显示 |
高精度温湿度送变器 | |
输出接口 | WIFI、USB |
测量范围 | 温度 -40~85℃ 湿度0~100%RH |
测量精度 | 平均:±0.3℃(-40~20℃/80-110℃) ±3%RH(25℃ 50%RH) |
续航时间 | 4个月 |
功耗 | 2mA (平均10min记录一次) |
存储容量 | 50000组数据 |
LCD显示 | 测量值,存储状态,电池寿命警报,存储数据数量,测量单位 |
主机工作环境 | 温度0-50℃,湿度:20-80%RH(非凝结) |
行为分析系统(2D) | 选配 |
相机 | U3-3680XLE-C*1个 |
镜头 | UH0420-10M*1个 |
支架 | 相机专用*1个 |
分析软件 | LoliTrack*1个 |
行为分析系统(3D) | 选配 |
相机 | U3-3680XLE-C*2个 |
镜头 | UH0420-10M*2个 |
支架 | 相机专用*2个 |
分析软件 | LoliTrack*1个 |
相机参数 | |
像素等级 | 500万像素 |
分辨率 | 2592 × 1944像素 |
光学尺寸 | 5.702毫米 × 4.277毫米 |
工作温度 | 0°C - 55°C |
存储温度 | -20°C - 80°C |
湿度(相对湿度,无冷凝) | 20% - 80% |
接口类型 | USB Type-C |
电源供应 | USB供电 |
防护等级 | IP30 |
尺寸(高/宽/长) | 47.0毫米 × 46.0毫米 × 23.9毫米 |
