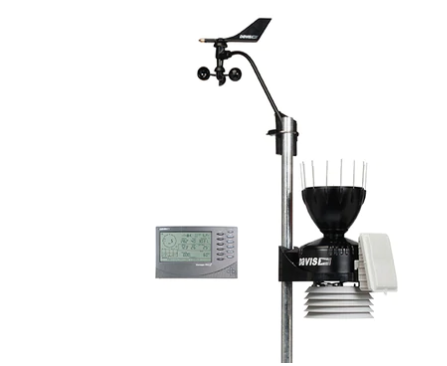

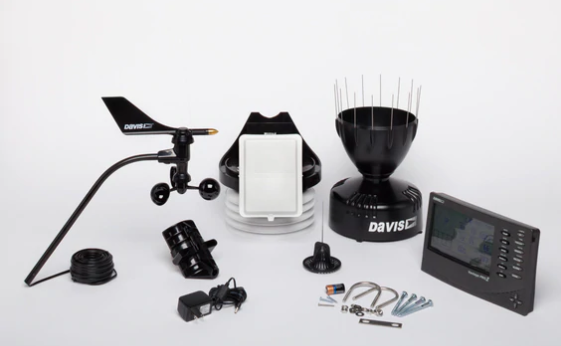

Vantage Pro2有线自动气象站

工作温度

-40° 至 +150°F（-40° 至 +65°C）

非工作温度

-40° 至 +158°F（-40° 至 +70°C）

功耗

气象站主机在4~6V DC时平均5 mA，气象站主机和控制台平均10 mA

连接头

RJ-11

电缆类型

4芯，26AWG

风速风向传感器电缆长度

标准12米，推荐最大值73 m

风速传感器类型

风杯带磁性开关

风向传感器类型

风向标带电位计

雨量桶类型

0.01英寸，带0.2毫米公制雨量适配器，收集口面积214平方厘米

空气温度传感器类型

PN连接硅二极管

空气相对湿度传感器

薄膜电容件

外壳材料

ABS防紫外，聚丙烯

传感器套件尺寸

Vantage Pro2 带标准防辐射罩

356 毫米 x 239 毫米 x 368 毫米

Vantage Pro2 带有风扇式辐射防护罩

528 毫米 x 239 毫米 x 406 毫米

Vantage Pro2 Plus 带标准防辐射罩

363 毫米 x 246 毫米 x 368 毫米

Vantage Pro2 Plus 带有风扇吸气式 防辐射罩

536 毫米 x 246 毫米 x 406 毫米

有线控制台

工作温度

0~+60℃

非工作温度

-10~+70℃

功耗

控制台平均5 mA，气象站主机和控制台平均10 mA

交流电源适配器

5V DC 1000mA

电缆类型

4 芯，26 AWG

备用电池

3节C型电池（非标配）

电池电量

在没有连接交流电适配器的前提下，有线控制台约工作1个月

连接头类型

RJ-11

外壳材料

ABS防紫外塑料

控制台显示类型

液晶显示屏

背景灯

LED

尺寸

245 × 156 × 41毫米

显示屏尺寸

151 × 86毫米

重量

0.85公斤（带电池）

控制台电缆长度

30 m（包括在内）； 300 m（推荐最大值）

控制台显示参数规格：

历史数据

可以显示24个

日数据

包括每日的最高和最低数据，周期开始/结束在上午12.00

月数据

周期开始/结束在每月上午12.00

年数据

周期开始/结束在每年上午12.00

实时数据

实时数据在控制台显示屏右侧显示

图表时间间隔

用户可设定1分钟、10分钟、15分钟、1小时、1天、1月、1年

图表时间跨度

24个间隔

图表变量跨度

根据数值自动变化纵坐标

警报提示

有电池供电的情况下警报声为2分钟。警报参数根据参数的不同可以设定最大最小数值，按DONE键可以关闭警报声，但是不能清除警报

传输间隔

2.25秒（1个站点），3秒（8个站点）

更新间隔

因传感器而异

气压

分辨率和单位

0.01" Hg、0.1 mm Hg、0.1 hPa/mb（用户可选）

范围

16.00" 至 32.50" Hg，410 至 820 mm Hg，540 至 1100 hPa/mb

海拔范围

-999' 至 +15,000'（-600 m 至 4570 m）

未校正的读数准确度

±0.03" Hg（±0.8 mm Hg，±1.0 hPa/mb）（室温下）

更新间隔

1分钟

时钟

单位

12或24小时格式（用户设定）

日期

美国或国际格式（用户设定）

精度

±8秒/月

分辨率

1分钟

露点

量程

-105~+130℉（-76° 至 +54°C）

精度

±2°F (±1°C)（典型值）

分辨率和单位

1℉或1℃（用户设定）

更新时间

10~12秒

蒸发（计算，需要太阳辐射传感器）

量程

日蒸发量32.67”（832.1mm）；月和年蒸发量199.99”（1999.9m）

精度

大于 0.01" (0.25 mm) 或 ±5%

分辨率和单位

0.01”或0.2mm（用户设定）

更新时间

1小时

预报

使用的变量

气压读数和趋势、风速和风向、降雨量、温度、湿度、经纬度、年和时间

更新时间

1小时

显示格式

显示顶部中心的图标； 底部代码中的详细消息

预测变量

天气情况、降雨、温度变化、风速和风向

热指数

量程

-40° 至 +165°F（-40° 至 +74°C）

精度

±2°F (±1°C)（典型值）

分辨率和单位

1℉或1℃（用户设定）

更新时间

10~12秒

相对湿度（控制台内置）

量程

0~100%RH

精度

±2%

分辨率和单位

1%

更新时间

1分钟

相对湿度（主机）

量程

0~100%RH

精度

±3% （0~90%RH），±4%（90~100%RH）

分辨率和单位

1%

温度系数

0.03%/℉（0.05%/℃），基准68℉（20℃）

漂移

±0.5%/年

更新时间

50秒~1分钟

月相

工作和校准范围

66~107 kPa，-20~+50℃

精度

±0.2 kPa，最大全称量±0.5%

水位精度

典型误差是全量程的±0.075%，0.3厘米水位，最大误差是全量程的±0.15%，0.6厘米水位

分辨率

0.01 kPa

控制台分辨率

月球周期的 1/8 (12.5%)，控制台上 1/4 (25%) 的亮面

WeatherLink 分辨率

月球周期的 0.09%，光照面最大值的 0.18%（取决于屏幕分辨率）

范围

新月，打蜡新月，第一季度，打蜡隆起，满月亮, 亏凸, 最后四分之一, 亏新月

精度

±38 分钟

降雨量

量程

日/暴雨：0 至 99.99 英寸（0 至 999.8 毫米）；月/年/总量程：0 至 199.99 英寸（0 至 6553 毫米）

精度

对于高达 10 英寸/小时（250 毫米/小时）的雨量：总的 ±3% 或雨量的 ± 一个尖端勺子（0.01 英寸/0.2 毫米），以较大者为准。

分辨率和单位

0.01" 或 0.2 mm（用户可选）

雨警报范围

0 至 99.99 英寸（0 至 999.7 毫米）

更新时间

20~24秒

降雨速率

量程

0、0.4 英寸/小时（1 毫米/小时） 0 至 30 英寸/小时（0 至 762 毫米/小时）

精度

±5% 降雨率高达 10 英寸/小时（250 毫米/小时）

分辨率和单位

0.01" 或 0.1 mm（用户可选）

更新时间

20~24秒

太阳辐射（需要太阳辐射传感器）

量程

0~1800 W/m2

精度

全量程的±5%

分辨率和单位

1W/m2

漂移

最大±2%/年

余弦响应

±3%用于角度在0~75°的入射光

温度漂移

-0.067%/℉（-0.12%/℃）

更新时间

50 秒至 1 分钟（黑暗时为 5 分钟）

日出和日落

精度

±1分钟

分辨率

1分钟

内部温度（控制台内置）

量程

+32~+140℉（0~+60℃）

精度

±0.5°F (±0.3°C)（典型值）

分辨率和单位

0.1℉、1℉、0.1℃、1℃（用户设定）（实时读数）

更新时间

1分钟

外部温度（主机）

量程

-40° 至 +150°F（-40° 至 +65°C）

精度

±0.5°F (±0.3°C)（典型值）

分辨率和单位

0.1°F 或 1°F 或 0.1°C 或 1°C（用户可选）

辐射感应误差

+4°F (2°C) 在太阳正午（日照 = 1040 W/m2, 平均风速≤2 mph (1 m/s))

更新时间

10~12秒

温湿太阳风指数（需要太阳辐射传感器）

量程

-90° 至 +165°F（-68° 至 +74°C）

精度

±4°F (±2°C)（典型值）

分辨率和单位

1°F 或 1°C（用户可选）

更新时间

10~12秒

紫外辐射量（需要紫外辐射传感器）

范围

0 到 199 个 MED

精度

±5%

分辨率和单位

0.1 MED 至 19.9 MED； 1 MED 高于 19.9 MEDS

更新时间

0 秒至 1 分钟（黑暗时为 5 分钟）

漂移

±2%

紫外辐射指数（需要紫外辐射传感器）

范围

0 到 16 索引

精度

满量程的 ±5%

分辨率和单位

0.1 指数

更新时间

50-60秒

余弦响应

±4% FS（0° 至 90° 天顶角）

风寒

量程

-110° 至 +135°F（-79° 至 +57°C）

精度

±2℉（±1℃）（典型）

分辨率和单位

1℉或1℃（用户设定）

更新时间

10~12秒

风向

量程

1 - 360°

精度

±3°

分辨率和单位

16方位罗盘（22.5°），数字显示1°

更新时间

2.5~3秒

风速

量程

0到 200 mph，0 到 173 节，0 到 89 m/s，0 到 322 km/h

精度

±2 mph (2 kts, 3.2 km/h, 0.9 m/s) 或 ±5%，以较大者为准

分辨率和单位

1mph、1km/h、0.5m/s或1knot（用户设定）

更新时间

瞬时读数：2.5~3秒，10分钟平均：1分钟

最大电缆长度

165米

工作温度

-10~+60℃

存储温度

-20~+70℃

功耗

在4~6V DC，平均10mA，峰值15mA

电源适配器

5V DC 200mA

备用电池

3节AA型电池（非标配）

电池电量

在没有连接交流电适配器的前提下，约工作1个月

连接头类型

RJ-11

电缆类型

4芯，26AWG

外壳材料

防紫外PVC塑料

尺寸

160×38×95 毫米

重量

0.26公斤

气压

分辨率

0.1 hPa

修正范围

880~1080 hPa

未修正范围

540~1100hPa

海拔范围

-460~+4670米

未修正范围测量精度

±1.0 hPa（室温）

数据更新间隔

1分钟

空气相对湿度

分辨率

1%

测量范围

1~100%

测量精度

±3%（1%~90%），±5%（90%~100%）

数据更新间隔

1分钟

空气温度

分辨率

0.1℃

测量范围

-18~+60℃

测量精度

±0.5℃

数据更新间隔

1分钟

时钟

分辨率

1分钟

单位

时间：12和24小时可选，日期：美国或国际格式可选

精度

±8秒/月

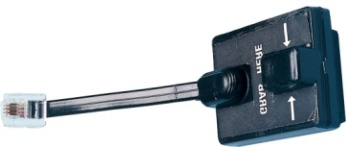

用途

用于存储控制台或气象使者接收到的气象站主机数据

通讯接口

RS232

通讯波特率

可选1200、2400、4800、9600、14400和19200

电源

5V DC由控制台进行供电，耗电最大0.5W

工作温度

-10~+60℃

存储卡类型

128K非丢失性内存

存储数据

最大可存储2560组数据

存储间隔

可选1、5、10、15、30、60或120分钟

存储容量

1分钟采样间隔42个小时；5分钟采样间隔8天；10分钟采样间隔17天；15分钟采样间隔26天；30分钟采样间隔53天；60分钟采样间隔106天；120分钟采样间隔213天

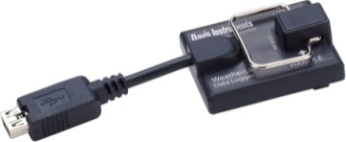

WeatherLink软件和数据存储卡（6510USB）

图示

用途

用于存储控制台或气象使者接收到的气象站主机数据

通讯接口

USB

电源

5V DC由控制台进行供电，耗电最大0.5W

工作温度

-10~+60℃

存储卡类型

128K非丢失性内存

存储数据

最大可存储2560组数据

存储间隔

可选1、5、10、15、30、60或120分钟

存储容量

1分钟采样间隔42个小时；5分钟采样间隔8天；10分钟采样间隔17天；15分钟采样间隔26天；30分钟采样间隔53天；60分钟采样间隔106天；120分钟采样间隔213天

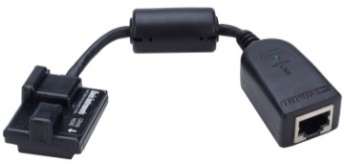

WeatherLink IP数据存储卡（6555）

图示

用途

通过本地互联网网络将气象站主机数据上传到官方数据服务器上，用户登录官方数据服务器网站查阅数据

网络接口

10Base-T半双工

连接口

RJ45

通讯标准

ARP、UDP、TCP、ICMP、TFTP、DHCP、HTTP

IP地址配置

DHCP/手动静态IP地址配置

功耗

最大0.5W

工作温度

-10~+60℃

通讯波特率

19200

存储卡类型

128K非丢失性内存

存储数据

最大可存储2560组数据

存储间隔

可选1、5、10、15、30、60或120分钟

存储容量

1分钟采样间隔42个小时；5分钟采样间隔8天；10分钟采样间隔17天；15分钟采样间隔26天；30分钟采样间隔53天；60分钟采样间隔106天；120分钟采样间隔213天

APRS模块（6540）（根据用户需求进行选配）

图示

用途

实时通过APRS传输当前位置和测量气象参数，需要自备TNC调制解调器。

范围

5~255秒（用户选定）

默认值

5

Streaming间隔范围

1~99分钟（用户选定）

Streaming间隔默认值

5分钟

Streaming波特率

1200、2400、4800、9600、19200

默认值

9600

警报输出模块（6544）

图示

用途

可在软件中设置一些触发条件，满足条件后通过接线板激发对应的电磁阀。

工作温度

-40~+60℃

输出接点闭合

4个警报接电

类型

Photo-coupled MOS FET

负载电压

最大28V AC或48V DC

峰值电压

最大±60 V

负载电流

±1.8A，持续最大在25℃，温度到达85℃的时候降低到0.7A

峰值负载电流

最大6A用于100毫秒

开启电阻

最大0.12 Ohms

闭合泄漏

最大1μA

功耗

最大550 mW

应急响应模块（6550）（根据用户需求进行选配）

图示

用途

实时提供危险事故所必须的气象数据，可与CAMEO或ALOHA应急软件配合使用。

范围

5~255秒（用户选定）

默认值

5

范围

0~999（用户选定）

默认值

1

Streaming间隔范围

30秒（固定，按照ALOHA软件）

Streaming波特率

1200（固定，按照ALOHA软件）

灌溉控制模块（6560）（根据用户需求进行选配）

图示

用途

根据当前天气情况开启或关闭灌溉系统。

工作温度

-40~+60℃

输出接点闭合

风、雨、ET和警报四种接点

类型

Photo-coupled MOS FET

负载电压

最大28V AC或48V DC

峰值电压

最大±60 V

负载电流

±1.8A，持续最大在25℃，温度到达85℃的时候降低到0.7A

峰值负载电流

最大6A用于100毫秒

开启电阻

最大0.12 Ohms

闭合泄漏

最大1μA

功耗

最大550 mW

白天风扇换气型防辐射罩（7747）（根据用户需求进行选配）

用途

提高空气温湿度的测量精度，只有在有足够日光时可用

工作温度

-40° 至 +150° F（-40° 至 +65° C）

存储温度

-50° 至 +158° F（-45° 至 +70° C）

辐射感应误差

+1.0° F (0.5° C) 太阳正午（日照 = 1040 W/m2，平均风速度 ≤ 2 mph (1 m/s))

材质

抗紫外线塑料

雨量桶加热器（7720EU）（根据用户需求进行选配）

用途

安装在雨量桶内，采用加热的方式将雪进行融化，从而用于测量降雪量。

供电

220V AC，不能使用太阳能供电套件进行供电

电缆长度

15米，最大可以延长到36米

加热器

24瓦 24V

电缆类型

4芯屏蔽线

用途

用于安装气象站主机等

安装杆（可用国产代替）

用途

可用于安装小型站或单独传感器等。

防护机箱（大机箱/小机箱 均可用国产等代替）

用途

用于Vantage Pro2控制台、Vantage Vue无线控制台、无线气象站使者8X的防护箱

太阳能板（国内供货）

用途

给放置在野外的控制台或气象使者供电。

蓄电池

给放置在野外的控制台或气象使者供电
