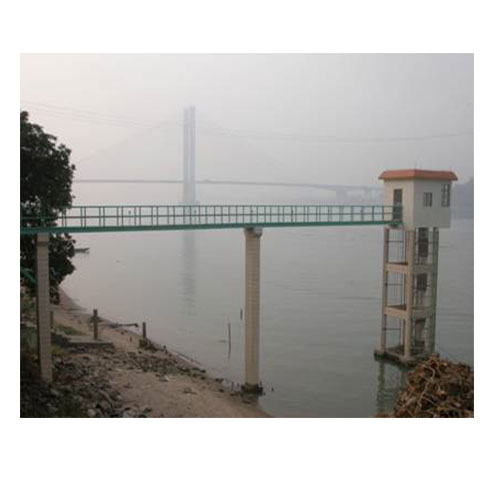

1000型水文水质自动监测站

模拟输入通道数量

8个差分或16个单端

最大扫描速率

100Hz

最大输入电压量程

±5000mV

模拟电压分辨率

差分：667 µV（±5000mV）、333 µV（±2500mV）、33.3 µV（±250mV）、3.33 µV（±25mV）、1.0 µV（±7.5mV）、0.33 µV（±2.5mV）；基本：1333 µV（±5000mV）、667 µV（±2500mV）、66.7 µV（±250mV）、6.7 µV（±25mV）、2.0 µV（±7.5mV）、0.67 µV（±2.5mV）

A/D分辨率

13位

输入阻抗

20GΩ

突发模式

1.5 KHz

脉冲通道

2个

模拟输出通道

3个

激发电压

±5000mV可调

数字端口

8个I/O口

供电

9.6~16 VDC

内存

4MB

内部时钟精度

±3分钟/年

同步测量

可接SDM信号

工作温度

标准：-25~+50℃；扩展：-55~85℃

工作湿度

0~95%，非冷凝

尺寸

21.6厘米×9.9厘米×2.2厘米

重量

1公斤

测量时间

<1.5秒

输出

SDI-12（1.3版本），1200 bps；RS-232 9600 bps

分辨率

0.0035%FS

干藏温度

-10~+80℃

工作温度

0~+60℃

温度精度

±0.2℃

超压

双倍压力范围

供电

6~18 VDC

休眠功耗

<50 μA

测量/通讯功耗

8 mA（1秒测量）

最大功耗

40 mA

测量范围

可选2米、5.1米、10.2米、20.4米、50.9米、102米

测量精度

标准型全量程的±0.1%，高精度型±0.05%

最大电缆长度

SDI-12输出（1秒连接单一端口）约457米，SDI-12输出（10秒连接单一端口）约60米，RS-232输出60米

气隙

标准和加重头锥0.653厘米，NPT装置2.72厘米

材质

316L不锈钢

尺寸

长度213.36毫米×直径21.34厘米

传感器重量

0.17公斤（不含电缆）

电缆重量

0.421公斤/米

SR50A超声波测距传感器

图示

测量时间

<1.0秒

输出选项

SDI-12（version 1.3）、RS-232、RS-485（输出选项可选择配置内部跳线）

波特率

1200~38400 bps（RS-232、RS-485模式）

供电

9~18VDC

测量范围

0.5~10米

束流接收

约30°

分辨率

0.25毫米

精度

±1厘米或测量距离的0.4%（需要外部温度补偿）

工作温度

-45~+50℃

证书

CE认证

尺寸

长度10.1厘米×直径7.5厘米

重量

1.0公斤

功耗

激活（典型）250mA，休眠SDI-12模式<1.0mA，休眠RS-232/RS-485模式<1.25mA（≤9600 bps），<2.0mA（>9600 bps）

CS475雷达式水位传感器

图示

测量范围

50毫米~20米

精度

±5毫米

分辨率

1毫米

输出协议

SDI-12

雷达频率

约26 GHz

电磁兼容

EN 61326，电器设备等级B

脉冲能量

最大1 mW

波速角

10°

输入电压

9.6~16 VDC

过载保护

1.5 KVA

工作温度

-40~+80℃

温度灵敏度

平均Tk：2毫米/10K，最大5毫米（-40~+80℃）

抗振性

4 g和5~10Hz机械震动

外壳等级

NEMA 4x

外壳材质

铝，涂层IP66/68

发射角材质

316L不锈钢

侧盖直径

8.6厘米

末盖直径

8.6厘米

头高度

11厘米

发射角长度

13.7厘米

总长

26.6厘米

发射角直径

7.5厘米

重量

1.7公斤（不含托架），2.3公斤（含托架）

耗电

12V供电时休眠4.7mA，测量14mA

流速测量范围

21~4500毫米/秒，双向

流速测量精度

测量值的2%

流速测量分辨率

1毫米/秒

水位测量范围

0~5米

水位测量精度

校准低量程的±0.25%

水位测量分辨率

2.5毫米（0~2.5米），5毫米（2.5~5米）

温度测量范围

-17~+60℃

温度测量分辨率

0.1℃

计算流量

流速，总流量

通道类型

管道，明渠，自然河流

存储容量

512KB，CMOS RAM

记录间隔

可设定5秒~1周

通讯端口

RS232，300~38400bps

SDI-12

1200 bps，仪器通道

控制

CMOS输出触发（水样）

兼容性

STARLOG兼容

电缆

15米，9芯通气，SQL兼容

供电

外置12V DC电池

耗电

11.5V DC~15V DC，65uA待机，200mA激活，90mA通讯

工作温度

0~+60℃水温

材质

PVC主体

尺寸

290×70×25毫米

重量

850克（带15米电缆为2公斤）

pH量程

0~14 pH

零电位

7.0 pH ±0.2 pH

钠误差

<0.05 pH在0.1摩尔Na离子（12.8pH时）

输出

±59 mV/pH

温度量程

0~+80℃

压力范围

0~30 psig

精度

全量程±0.1%

阻抗

<1 Mohm @ 25℃

参比室

单一的KCL/AgCl混合液

壳体材质

ABS

触水材料

ABS、特氟龙、玻璃、钛

响应时间

10秒（95%的读数）

漂移

每周<2 mV

内部锂电池寿命

5年

尺寸

长度17.8厘米×直径3.0厘米

重量

0.5公斤（带4.5米电缆）

电导率测量范围

0.005~7.0 mS/cm

温度测量范围

0~50℃

电导率测量精度

读数的±5%（0.44～7.0 mS/cm，25℃时的KCl、Na2SO4、NaHCO3和NaCl标准溶液中）

温度多项式线性误差

典型<0.1℃（0~48℃时）

热敏电阻互换性

典型<0.2℃（0~50℃时）

材质

环氧树脂外壳，316不锈钢环、聚氨酯电缆

pH工作范围

溶液pH低于3.0或大于9.0会损坏不锈钢外壳

工作温度

0~50℃

最小管道内径

2.79厘米

工作深度

最大305米

尺寸

2.5×1.9×8.9厘米

重量

120克（带1.2米电缆）

测量范围

0.5~50 ppm

输出

33 mV±9 mV（100%饱和），<2 mV（0%饱和）

精度

±2%

反应时间

5分钟（从100%到0%溶解氧）

最小液体流速

5 cm/s透过薄膜

最小工作深度

6.35厘米

压力

0~100 psig

自动温度补偿

+4~+40℃

探头电解液

NaCl+甘油（防冻液）

尺寸

直径5.72厘米×高度17.78厘米

重量

约0.8公斤

ORP量程

-700~+1100 mV

温度量程

0~+80℃

压力范围

0~30 psig

精度

全量程±0.1%

阻抗

<1 Mohm @ 25℃

参比室

单一的KCL/AgCl混合液

壳体材质

ABS

触水材料

ABS、特氟龙、玻璃、钛

响应时间

10秒（95%的读数）

漂移

每周<2 mV

内部锂电池寿命

5年

尺寸

长度17.8厘米×直径3.0厘米

重量

0.5公斤（带4.5米电缆）

双探头

90°侧散射和后散射双探头

测量范围

0~4000 NTU

主动和被动防污

快门、清洁刷、抗微生物剂、铜、可选套管。

精度

读数的±2%或0.5 NTU（取最大值）

温度测量范围

0~+40℃

温度测量精度

±0.3℃

发射器波长

850 nm

供电需求

9.6~18 VDC

测量时间

<10秒

最大潜水深度

100米

尺寸

直径4.8厘米×长度27厘米

重量

0.59公斤

电缆长度

最大500米

休眠功耗

<200 μA

测量功耗

<40 mA

通讯功耗

<40 mA

最高峰值电流

200 mA（50毫秒快门马达启动）

主动快门马达

<120 mA

输出信号

SDI-12（版本1.3，1200 bps）、RS-232（9600 bps）、模拟（0~5 VDC）
