系统介绍:

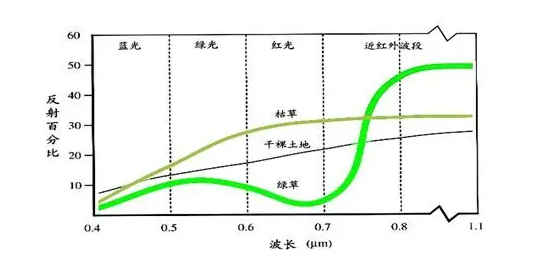

植被在不同的波段,具有不同的吸收和反射光谱特征。在可见光波段内,在中心波长分别为450nm(蓝色)和650nm(红色)的两个谱带内为叶绿素吸收峰,在540nm(绿色)附近有一个反射峰。

系统概述:
DJ-6313 植物光谱、植被指数监测仪使用进口采集器和进口光谱仪作为核心部件,提供两路光纤作为光谱输入通道,可以同时监测入射光和反射光信息,适合长时间连续的观测太阳光谱和植物反射光谱,用于植物生理生态监测。跟据行业研究算法,可以同时计算归一化植被指数NDVI、增强植被指数EVI、比值植被指数RVI、差值植被指数DVI、光化学植被指数PRI、大气阻抗植被指数ARVI。

系统特点:
可定制的系统,可提供一系列的测量选择
低功耗,适用于太阳能供电
可以长期野外监测、易于维护
经济实用,易于安装和维护
使用灵敏的、高分辨率的光谱传感器
使用铠装光纤,坚实耐用
测量参数:
入射光光谱(分辨率1nm)、反射光光谱(分辨率1nm)、NDVI、EVI、LAI、RVI、DVI、ARVI、光谱反射率
可扩展测量参数:
气象参数(风速风向、温湿度、降雨、辐射等)、植物茎干变化、植物生长变化、果实变化等
综合平台对接能力(可选):
提供多种API接口和协议(HTTP,FTP,自定义协议,定时上报,Modbus RTU,水文规约等)
云平台服务(可选):
点将科技提供SaaS平台服务,可以实现在线查看,下载数据,分析数据图表,阈值报警等功能
远程通讯方式(可选):
全网通2G/3G/4G/5G、NB-IOT、Cat-1等各种移动网络通信;可选WIFI、以太网等上网方式;
卫星(北斗、铱星、海事卫星)等通信方式
本地通讯方式(可选):
USB、RS232通信(默认)、LORA、Zigbee、WIFI本地短距离无线组网通讯等
技术参数:
DJ-6313植物光谱、植被指数监测仪 | 图片 | |
脉冲计数 | 10个 | |
电压激励终端 | 4 | |
数字I/O | 8个端口可配置用于数字输入和输出 | |
供电 | 10-16V | |
实时时钟精度 | 每年最大误差为3分钟,装配可选的GPS校正后可缩短至10μs | |
内置协议 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通讯协议 | Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位,运行频率100MHz | |
内部存储 | 128M内存,和4M电池供电SRAM | |
MicroSD卡扩展 | 最大支持16GB | |
电力消耗(12V) | < 1 mA (空闲状态), 1 mA (1 Hz 扫描频率) | |
供电保护 | 反极性保护; 过电压保护达30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
波段范围 | 默认350-810nm(可以选择其他光谱范围) | |
积分时间 | 3.8ms-6s | |
最高扫描速率 | 160Hz | |
杂散光 | 2.0AU | |
信噪比(SNR) | 190:1(单次扫描) | |
动态范围 | 1000:1 | |
像素点 | 1516 | |
存储温度 | -30℃ 到 70℃ | |
工作温度 | 0-55℃ | |
反射光视场 | 可调遮挡光圈,视场为0.5°-30°连续可调 | |
输入通道数量 | 2路光纤输入,配套光路切换器,实现一个光谱仪接入多路被测光源 | |
测量参数 | 同时测量入射光光谱(分辨率3nm)、反射光光谱(分辨率3nm)、NDVI、EVI、LAI、RVI、DVI、ARVI、光谱反射率 | |
扩展能力 | 可以扩展气象参数(风速风向、温湿度、降雨、辐射等)、植物茎干变化、植物生长变化、果实变化、植物液流等 | |
对接能力 | 提供多种API接口和协议(HTTP,FTP,自定义协议,定时上报,Modbus RTU,水文规约等) | |
SaaS平台服务 | 可选点将科技的SaaS平台服务,用于远程访问数据,设备管理等 | |
通讯方式 | USB、RS232通信(默认) 可以选配:全网通2G/3G/4G/5G、NB-IOT、Cat-1等各种移动网络通信;可选WIFI、以太网等上网方式;卫星(北斗、铱星、海事卫星)等通信方式 | |
仪器供电 | 仪器可以全天候户外运行,采用太阳能或者风能供电,可以用于野外长期监测 |
