LC系列轨迹球昆虫行为记录仪

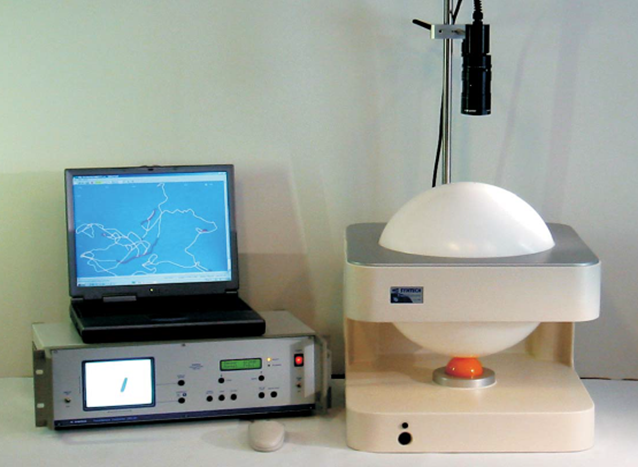

系统特点:轨迹球行为记录仪由球体、顶部的昆虫、驱动电机组成。这个系统设计用以研究和分析不同体型的生物体运动和方向的行为。

  • 产地: 德国
  • 型号: LC系列
  • 名称: LC系列轨迹球昆虫行为记录仪

系统特点:

轨迹球行为记录仪由球体、顶部的昆虫、驱动电机组成。这个系统设计用以研究和分析不同体型的生物体运动和方向的行为。驱动电机在二维方向上向昆虫爬行的反方向运动。光学检测器固定在昆虫的上方,检测昆虫的运动并发送驱动命令到驱动电机,进而驱动轨迹球向昆虫爬行的反方向运动。数据通过RS232口在提供的软件里实时以X-Y坐标显示和记录。数据直接储存在计算机里。根据分析对象大小的不同,有三种型号可供选择。



 两种型号可选:直径300和770mm(最大可做成1700mm)

 球体由空气承载,无噪音、易清理

 位移检测器是基于CMOS影像传感器传感器,自带的数值信号处理器,无需在昆虫背上添加反射面

 只需调整检测器和驱动电机之间反馈回路中的2项参数:反馈增益和反馈响应的时间常数

 视频实时显示昆虫运动状态并适当调整照明(红外光和可见光)

 系统根据颜色的差别区分昆虫与球体,因此无需在昆虫背板上添加反射面

 控制单元上视频实时显示,操作更加简便(适用于LC-300)


技术参数:

型号

基本参数





LC-300型 (针对比较大的昆虫):



300mm的伺服控制,分析对象约为1-10mm,速度补偿0-30cm/s,内置彩色显示系统,RS232接口,实时速度和方向。

LC系列轨迹球昆虫行为记录仪

LC-900型(很小至大体型动物)

770mm 的伺服控制,最大可做成1700mm,分析对象可以为很小的至15-20cm;内置彩色显示系统,USB接口,实时速度和方向。

LC系列轨迹球昆虫行为记录仪



详细配置:


LC-300型 (针对比较大的昆虫)

LC-900型(针对小昆虫至20cm较大动物)­­­­

轨迹球

控制系统

传感器

CMOS摄像头,含放大系统

USB摄像机,大动物需要额外的变焦镜头

光学系统

光源

红外、可见光光源(可选)

红外环形光源

TrackSphere软件

√ (比LC-100和LC-300软件更好用)


 LC系列轨迹球昆虫行为记录仪            LC系列轨迹球昆虫行为记录仪

                                                          LC-300                                                LC-900

产地: 德国
