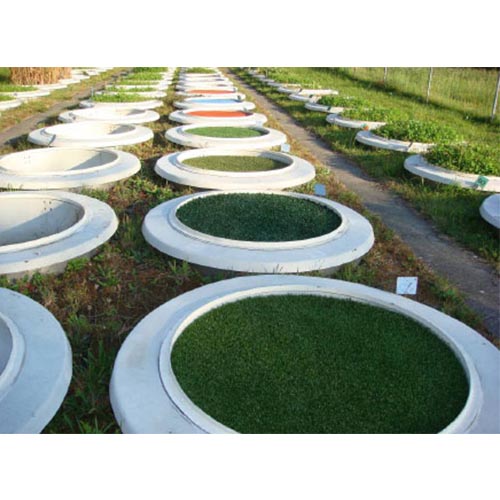

1000型土壤蒸渗监测系统

1000型土壤蒸渗监测系统是用于研究水分平衡、物质平衡、土壤溶质运移的全新工具。测量的土柱桶有6种规格可选,并可根据客户需要来进行定制,测量点可以分布在任意不同深度,可无人值守监测。适用于野外地点的测量和监测。

  • 产地: 美国
  • 型号: 1000型
  • 名称: 1000型土壤蒸渗监测系统

用途:1000型土壤蒸渗监测系统是用于研究水分平衡、物质平衡、土壤溶质运移的全新工具。测量的土柱桶有6种规格可选,并可根据客户需要来进行定制,测量点可以分布在任意不同深度,可无人值守监测。适用于野外地点的测量和监测。

1000型土壤蒸渗监测系统


数据采集器:

1000数据采集器

图示

模拟输入通道数量

8个差分或16个单端

1000型土壤蒸渗监测系统

最大扫描速率

100Hz

最大输入电压量程

±5000mV

模拟电压分辨率

差分:667 µV(±5000mV)、333 µV(±2500mV)、33.3 µV(±250mV)、3.33 µV(±25mV)、1.0 µV(±7.5mV)、0.33 µV(±2.5mV);基本:1333 µV(±5000mV)、667 µV(±2500mV)、66.7 µV(±250mV)、6.7 µV(±25mV)、2.0 µV(±7.5mV)、0.67 µV(±2.5mV)

A/D分辨率

13位

输入阻抗

20GΩ

突发模式

1.5 KHz

脉冲通道

2个

模拟输出通道

3个

激发电压

±5000mV可调

数字端口

8个I/O口

供电

9.6~16 VDC

内存

4MB

内部时钟精度

±3分钟/年

同步测量

可接SDM信号

工作温度

标准:-25~+50℃;扩展:-55~85℃

工作湿度

0~95%,非冷凝

尺寸

21.6厘米×9.9厘米×2.2厘米

重量

1公斤


土柱桶:

QT-TZ-1010土柱桶

图示

材质

不锈钢和铸铁

1000型土壤蒸渗监测系统

尺寸

表面积1.0平方米×高度1.0米

QT-TZ-1020土柱桶

材质

不锈钢和铸铁

尺寸

表面积1.0平方米×高度2.0米

QT-TZ-1510土柱桶

材质

不锈钢和铸铁

尺寸

表面积1.5平方米×高度1.0米

QT-TZ-1520土柱桶

材质

不锈钢和铸铁

尺寸

表面积1.5平方米×高度2.0米

QT-TZ-2010土柱桶

材质

不锈钢和铸铁

尺寸

表面积2.0平方米×高度1.0米

QT-TZ-2020土柱桶

材质

不锈钢和铸铁

尺寸

表面积2.0平方米×高度2.0米


称重单元:

QT-C6称重单元

图示

量程

0~3.6吨

1000型土壤蒸渗监测系统

精度

C6(0.008%)

材质

不锈钢

QT-C3称重单元

量程

0~30吨

精度

C3(0.03%)

材质

不锈钢


土壤水势传感器:

EQ15平衡式土壤水势传感器

图示

测量范围

0~-1500kPa(0 ~-15巴)

1000型土壤蒸渗监测系统

测量精度

±10kPa(0~-100 kPa),读数10%(-100~-1500 kPa)

适用温度

工作温度0-40℃,存放温度-30~+ 70℃,可留置于冻土中

适用土壤

非盐性土壤(土壤溶液的电导率<1mS/cm)

电源

5~15V DC,每次测量最大消耗23mA×5秒

输出

模拟式输出100~ 800mV

尺寸

17cm×4cm×2cm,其中须插入土壤的为前端的7.5 cm

重量

350g (不含电缆)

标准电缆长度

长度5米,可延长到100米

材质

不锈钢外壳,全密封

T4土壤水势张力计

图示

测量范围

+100 kPa~-85 kPa

1000型土壤蒸渗监测系统

输出信号

-100~+85 mV

精度

±0.5 kPa

供电

稳定的10.6V DC

管直径

25毫米

管长度

长度10~200厘米可选

陶瓷头

直径24毫米×长度60毫米,起泡点15 bar

电缆

1.5米,4针M12插头,最大可延长到40米

T4R土壤水势张力计

图示

测量范围

+100 kPa~-85 kPa

1000型土壤蒸渗监测系统

输出信号

-100~+85 mV

精度

±0.5 kPa

供电

稳定的10.6V DC

管直径

25毫米

管长度

长度10~200厘米可选

陶瓷头

直径24毫米×长度60毫米,起泡点15 bar

电缆

1.5米,4针M12插头,最大可延长到40米

T5微型土壤水势张力计

图示

测量范围

+100 kPa~-85 kPa

1000型土壤蒸渗监测系统

输出信号

-100~+85 mV

精度

±0.5 kPa

供电

推荐10.6V DC,稳定的5~15VDC

耗电

1.3mA(10.6V DC)

管直径

5毫米

管长度

标准7厘米,可选长度2~20厘米

手柄尺寸

直径20厘米×长度3.5厘米

电缆

1.5米,4针M12插头,最大可延长到20米

T5x微型土壤水势张力计

图示

测量范围

+100 kPa~-160 kPa

1000型土壤蒸渗监测系统

输出信号

-100~+160 mV

精度

±0.5 kPa

供电

推荐10.6V DC,稳定的5~15VDC

耗电

1.3mA(10.6V DC)

管直径

5毫米

管长度

标准7厘米,可选长度2~20厘米

手柄尺寸

直径20厘米×长度3.5厘米

电缆

1.5米,4针M12插头,最大可延长到20米



土壤温度传感器:

ST1土壤温度传感器

图示

测量范围

-50~+150℃

1000型土壤蒸渗监测系统

精度

±0.2℃

尺寸

长度125mm×直径4.8mm

标准电缆长度

5米

ST2土壤温度传感器

图示

测量范围

-50~+150℃

1000型土壤蒸渗监测系统

精度

±0.1℃

尺寸

长度125mm×直径4.8mm

标准电缆长度

5米


土壤水分传感器:

ML2x土壤水分传感器

图示

测量参数

土壤体积含水量(m3.m-3或%vol)

1000型土壤蒸渗监测系统

测量范围

最佳精度量程是0.05~0.6 m3.m-3;全量程是0.0~1.0 m3.m-3

精度

使用测量的土壤类型进行专业标定后:±0.01 m3.m-3(0~40℃),±0.02 m3.m-3(40~70℃),使用默认的常规土壤标定后:±0.05 m3.m-3(0~70℃),

土壤盐分误差

0.0~250mS.m-1,每变化1mS.m-1为<-0.001 m3.m-3;250~2000 mS.m-1无变化意义

测量土壤体积

大于95%的情况测量的是直径4厘米×6厘米长的圆柱体(约75cm3),以探针为中心

工作环境

可以长时间埋在各种土壤中,防护等级IP68

稳定时间

1~5秒,依赖精度需要

反应时间

优于0.5秒,感应99%的变化

循环工作时间

100%(可连续的工作)

接口

输入电压:5~15V DC;耗电:典型19mA,最大23mA;输出信号:约0~1V DC(0.0~0.5 m3.m-3)

外壳材质

PVC

探针材质

不锈钢

电缆长度

标准5米,最大可以延长到100米

重量

约350克,带5米电缆

SM150土壤水分传感器

图示

测量范围

0~100% vol

1000型土壤蒸渗监测系统

测量精度

±3.0% vol(土壤水分范围在0~70% vol和温度在0~+60℃)

盐分误差

±5.0% vol(土壤盐分在100~1000 mS/m和温度在0~+60℃)

输出信号

0~1V差分≈标称0~60%

最大电缆长度

1米(HH150读数表)、100米(GP1、DL6和DL2e数据采集器)

供电

5~14V DC,18mA用于1秒

工作温度

-20~+60℃

防护等级

IP68

样品体积

55×70毫米直径

尺寸

143×40毫米直径

重量

0.1公斤

SM300土壤水分温度传感器

图示

土壤水分含量

1000型土壤蒸渗监测系统

测量精度

±2.5%(实验室标定后)

测量范围

0~50%可保证精度;最大可达到100%但是会降低测量精度

盐分范围

50~1000ms/m

温度范围

0~60℃可保证精度

输出

0~1.0V差分

感应区域

约55×70mm直径

土壤温度

精度

±0.5℃

测量范围

0~40℃可保证测量精度

输出

电阻5.8~28KΩ(10K精密电阻)

常规

供电

5~14V,1秒约18mA

防护等级

IP68

尺寸

143×40毫米直径

重量

100克

Hydra II土壤水分温度电导率传感器

图示

输出

最大17个参数或者5个电压

1000型土壤蒸渗监测系统

温度精度

±0.1℃

温度范围

-10~+55℃(可选-30℃工作范围)

电导率

0.001~1.5 S/m

土壤湿度

干到饱和

介电参数

±1.5%或±0.2

供电

7~30 VDC

耗电

空闲<1 mA,激活30 mA

电缆长度

最大50米

电缆规格

3芯:供电,接地,数据

探头尺寸

长度12.46厘米×4.06厘米

探头重量

200克


土壤溶液取样器:

PAV2000电动真空泵

图示

真空度

0~250mbar

1000型土壤蒸渗监测系统

电池

12V 5Ah,防水免维护铅酸蓄电池,约可用连续使用5小时

电池充电器

内置,220V,50Hz

充电时间

约7个小时

充电指示

有3种颜色的LED灯为状态指示

充电/放电次数

约400次

压力计

0~1bar

压力计精度

1.6%

过滤器

内置在设备中,采用的专用的GORETEX过滤器防止水进入真空泵中

重量

5公斤

外壳

铝质机壳

尺寸

200×130×240毫米

进气管直径

8毫米

SPS200土壤溶液取样管

图示

取样管长度

15 ~235厘米可选

1000型土壤蒸渗监测系统

取样管直径

31毫米和63毫米两种可选

材质

PVC

真空范围

0~85mbar
