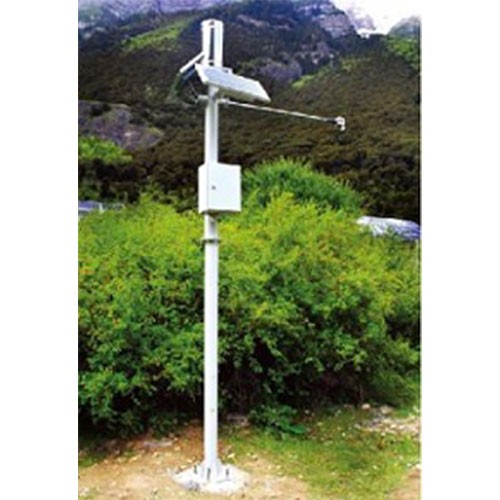

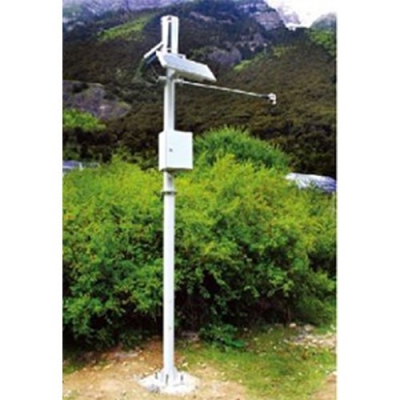

系统简介:
本系统主要进行滑坡后壁表面裂缝的观测,用于监测滑坡裂缝的发展。滑坡滑动后将在滑坡体与滑床之间形成一个裂缝,以滑坡后壁处特别明显,裂缝观测仪通过采集滑坡后壁处裂缝在长度、宽度和垂向上的变化方向与速率可以确定滑坡的运动情况。监测滑坡是否整体发生滑动的简单手段是滑坡后壁裂缝的发展情况,可安装裂缝观测仪进行观测。
系统特点:
测量精度高,无须人工参与
数据采集密度可以自行设置
支持交流/太阳能供电方式
免维护,适合于野外应用
大容量数据存储器
可选取配远程实时监控报警
技术指标:
CR800数据采集器 | ||
最大采样频率 | 100Hz |
|
模拟通道 | 6个单端通道(即3个差分通道) | |
数据通信端口 | 1个CS I/O;1个RS-232 | |
A/D转换精度 | 13位模拟/数字转换 | |
测量分辨率 | 0.33 µV | |
耗电量 | 约0.6mA(睡眠模式) 1~16mA(w/o RS-232通讯时) 17~28 mA (w/RS-232 通讯时)
| |
内置存储空间 | 4M | |
模拟电压范围 | ±5000mV | |
模拟电压精度 | ±(读数*0.06%+偏移量),0~40℃ | |
工作温度 | -30~50℃;-55~85℃(扩展) | |
SX120拉线式位移计 | ||
测量范围 | 6米 |
|
测量精度 | 0.02% | |
输出 | 脉冲输出 | |
防水等级 | IP67 | |
电缆长度 | 10米 |
