系统简介：

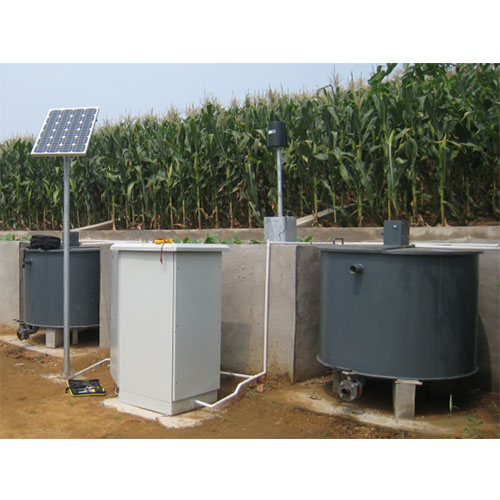

地表径流是水土流失相关研究中的一个重要指标。传统的测量方法一般是人工测量，难以保证数据的实时性和准确性。储水桶式地表径流测量系统使用储水桶汇集径流小区中的地表径流，最后通过超声波液位传感器测量其水位高度，得出地表径流量，优势在于长期实时监测，并将地表径流汇集起来，方便后续测量养分流失、含沙量等指标。
系统特点：
实时监测，结合降雨量得出每个时刻的地表产流量；
汇集地表径流，方便测量产沙量及养分流失；
太阳能供电，可长期监测；
数据存储量大，保证数据的完整性。
可以用于径流泥沙取样和泥沙分析
测量参数：
降雨量、地表径流量
可扩展测量参数：
气象参数（风速、风向、温湿度等）、土壤水分
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
技术参数：
CR300数据采集器 | 技术参数 | 图片 |
CPU | ARM Cortex M4，运行频率144MHz |
|
内存 | 30MB数据存储，80MB CPU驱动程序，2MB操作系统 | |
时钟精度 | ±1分/月； | |
USB Micro B接口 | 直接连到电脑，2.0全速，12Mpbs | |
RS232接口 | 连接RS232通讯设备或串口传感器 | |
电池端子对（-BAT+） | 连接12V电源输入或用于UPS模式给蓄电池充电； | |
充电端子对（-CHG+） | 连接16-32V直流电源转换器或12V或24V太阳能板（10W） | |
功耗@12VDC | 1.5mA（睡眠），5mA（1HZ扫描），23mA | |
最优模拟量精度 | ±(0.04% 读数 ±3 μV), 0° to 40°C | |
最优有效分辨率 | 23 nV (量程±34 mV, 差分反转测量 50/60 Hz fN1) | |
工作温度 | 工作温度：-40℃to+70℃ | |
外形尺寸 | 14.0 x 7.6 x 5.1 cm （5.5 x 3.0 x 2.0 英寸） | |
重量 | 242g |
6466翻斗式雨量计 | ||
传感器类型 | 带干簧管的翻斗 |
|
雨水收集面积 | 214 cm2 | |
电缆长度 | 12米 | |
雨量计材料 | 抗紫外线的ABS材料 | |
雨量精度 | 降雨速率达到250mm/hr时，精度为降雨总量的±3% 其他情况下，精度为0.01"/0.2mm，以较大者为准 | |
降雨速率精度 | ±5％（降雨速率到250mm/hr） | |
分辨率 | 0.2mm | |
尺寸(直径x高) | 16.5cm*24cm（不包含防鸟真的高度） | |
重量 | 1.8kg | |
使用环境温度 | -40 to 65 °C | |
使用环境湿度 | 0-100% | |
PWCS71超声水位传感器 | ||
传感器类型 | 超声 |
|
测量范围 | 0.25 到 4 米 | |
测量精度 | ±0.25%满量程 | |
输出信号 | RS485/Modbus协议 、 4~20mA/HART协议 | |
防爆等级 | Exia IIB T6 Ga | |
防护等级 | 铝外壳IP68 | |
分辨率 | 1mm | |
T40W-40AH (40W/40AH太阳能供电套件) | ||
太阳能组件技术参数 |
| |
额定峰值功率 | 40W | |
开路电压（Voc） | 21.5V | |
峰值电压（Vmp） | 17.5V | |
峰值电流（Imp） | 2.29A | |
短路电流（Isc） | 2.55A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 40AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |
防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
|
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |
4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
