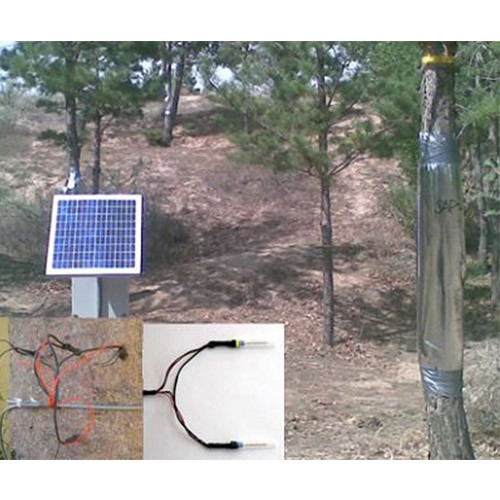

PE-SF08 植物插针茎流(液流)系统

系统介绍:采用热扩散式探针法原理测量液流以获得植物的耗水量。由于通常只加热升高1℃~5℃,因而对作物无害。热扩散式探针法原理被科学证明对绝大部分作物和许多树种有效。液流探头无须标定,可直接通过能量平衡和植物液体流动的热对流速率测量液流通量。  本系统传感器有两针和四针两种规格。

  • 产地: 美国
  • 型号: PE-SF08
  • 名称: 植物插针茎流(液流)系统

系统介绍:

采用热扩散式探针法原理测量液流以获得植物的耗水量。由于通常只加热升高1℃~5℃,因而对作物无害。热扩散式探针法原理被科学证明对绝大部分作物和许多树种有效。液流探头无须标定,可直接通过能量平衡和植物液体流动的热对流速率测量液流通量。



PE-SF08 植物插针茎流系统



本系统传感器有两针和四针两种规格。两针系统为Granier设计系统,但只考虑热量的垂直传递,存在一定的误差;四针系统在Granier设计基础上改进,考虑到热量不止会被树干液流垂直向上带走,同样会沿着水平方向扩散,多了两个左右参比探针,可以排除水平方向热量传播的误差,可直接测量得到液流零点,消除茎秆纵向温度梯度,使精度大大提高。


工作原理 :

热扩散式探针法原理:恒定供热给插入树干边材的探针,由于液流向上的运输作用,理想状态下,被液流带走的热量应等于供给的热量,通过对比参比探针的温差电势,可得出实时茎流。



PE-SF08 植物插针茎流系统

特点:

绝对测量,不需要校准

多种规格传感器,适合测量各种直径大小的植物

适合测量多种植物茎杆,且对植物无伤害



系统组成:

数据采集器:CR1000 数据采集器

基本输入:8个差分模拟通道

探头容量:标准配置可连接8 个SF两针茎流传感器,可扩展到256个。

电压调节:CCS恒压供电模块。

基本存储器:4M,小时数据可存储1年

数据传输:9针 Male RS-232串行电缆,USB-RS232转接器(可选)




技术参数:

CR1000X数据采集器


操作温度

-40° 到+70°C(标准);-55° 到 +85°C(扩展)

图片关键词

模拟输入

支持16个单端(SE)或8个差分(DIFF)输入,可单独配置,用于电压,热电偶,比例和周期平均测量。

脉冲计数

10个

电压激励终端

4

开关12V

2个

数字I/O

8个端口可配置用于数字输入和输出,包括状态高/低,脉宽调制,外部中断,边沿定时,开关闭合脉冲计数,

高频脉冲计数,UART,RS-232,RS-485,SDM,SDI-12 ,I2C和SPI功能。

输入限制

±5 V

模拟电压精确度

在0° 到 40°C时,±(0.04% 的测量值+偏差值)

在 -40° 到 +70°C时,±(0.06%的测量值+偏差值)

在 -55° 到 +85°C(扩展的温度范围)时,±(0.08%的测量值+偏差值)

ADC

24位

供电

10-16V

实时时钟精度

每年最大误差为3分钟,装配可选的GPS校正后可缩短至10μs

内置协议

Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP,

 SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS

通讯协议

PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他

CPU

32位,运行频率100MHz

内部存储

128M内存,和4M电池供电SRAM

MicroSD卡扩展

最大支持8GB

内部锂电池

2.4Ah,3.6V,AA电池,仅给内部时钟和SRAM供电,可持续使用三年

电力消耗(12V)

< 1 mA (空闲状态), 1 mA (激活状态, 1 Hz 扫描频率),55 mA (激活状态, 20 Hz 扫描频率),

激活状态 + 25 mA (使用RS-232/RS-485连接),激活状态 + 48 mA (使用以太网连接)

供电保护

反极性保护; 过电压保护达30 V

尺寸

23.8 x 10.1 x 6.2 cm

重量

860g


2针SF-G型探针茎流(液流)传感器


针长

直径1.5毫米, 长度 33,43,63毫米(针长可定做)



PE-SF08 植物插针茎流系统

针数

2针

加热区域

针顶部20mm区域

适用树干直径

大于2厘米

电源

1个CCS可供应1到3传感器,消耗1瓦(12伏x84毫安)

线缆长度

5米,可延长至20米

输出信号

100μV to 800 μV DC

占用通道

1个差分



4针SF-L型探针茎流(液流)传感器


针长

直径1.5毫米, 长度 33,43,63毫米(针长可定做)

PE-SF08 植物插针茎流系统

传感器

茎流传感器是改进的Granier传感器,有4个针,其两根辅助针可以抵消土壤温度差异造成的误差,提高测量精度。

加热区域

针顶部20mm区域

适用树干直径

大于15厘米

线缆长度

5米,可延长至20米

输出信号

100μV to 1000 μV DC

电源

1个CCS可供应1到3传感器,消耗1瓦(12伏x84毫安)

占用通道

3个差分



产地:美国
