DJ-6312B归一化植被指数(NDVI)测量系统

归一化植被指数(NDVI)测量系统可在近地面对冠层归一化植被指数(NDVI)进行长期定位监测。NDVI与植物冠层的叶面积和冠层叶绿素含量有关,通常用于监测春季植物发芽和秋季的衰老。NDVI测量系统传感器制作工艺考究、坚固耐用,可在各种恶劣天气条件下正常工作;其体积小巧,安装简易方便;性价比高,可在多处布点。

  • 型号: DJ-6312B
  • 名称: 归一化植被指数(NDVI)测量系统

系统介绍: 归一化植被指数(NDVI)测量系统可在近地面对冠层归一化植被指数(NDVI)进行长期定位监测。NDVI与植物冠层的叶面积和冠层叶绿素含量有关,通常用于监测春季植物发芽和秋季的衰老。NDVI测量系统传感器制作工艺考究、坚固耐用,可在各种恶劣天气条件下正常工作;其体积小巧,安装简易方便;性价比高,可在多处布点。

归一化植被指数(NDVI)测量系统

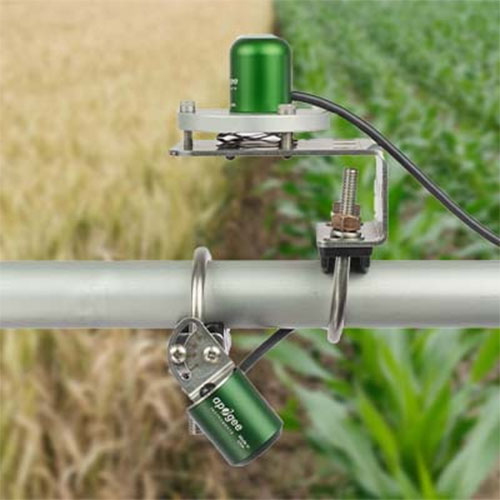

测量原理:NDVI是由冠层对近红外波长(810nm)的反射率与红光波长(650nm)的反射率之差比上两者之和计算得到,因此需同时安装向上和向下两个传感器来监测冠层对这两个波长的反射率。向上的NDVI传感器检测810nm和650nm的光照强度。测量结果代表了来自天空的入射光强度。传感器经过余弦校正,具有半球视场。安装时须保证视场内只有天空,没有冠层和其他地物。NDVI传感器也是检测810nm和650nm的光照强度。测量结果代表了来自冠层的反射光强度。传感器的视野范围被限定在30°以内,这种限定使得传感器可以准确朝向待测冠层。

归一化植被指数(NDVI)测量系统

系统特点:

  •  低功耗、高性价比

  •  自动测量和采集数据,校准信息保存在传感器内

  •  支持SDI-12通讯协议

  •  可接入在线云平台,实时查看和下载数据

  •  环氧树脂密封工艺,防水,耐受恶劣天气,可在野外长期布设

应用:

  •  估算不同冠层的叶面积指数

  •  估算光截获量以了解冠层吸收了多少光

  •  估计落叶或一年生植物的物候系统

  •  直接估计落叶冠层或季节性冠层(如一年生草原)的生产力

测量参数:

植被指数NDVI

可扩展测量参数:

植被指数PRI、光合有效辐射、总辐射、UVA、UVB、雨量、风速风向等

综合平台对接能力(可选):

提供多种API接口和协议(HTTP,FTP,自定义协议,定时上报,Modbus RTU,水文规约,环保规约等)

云平台服务(可选):

点将科技提供SaaS平台服务,可以实现在线查看,下载数据,分析数据图表,阈值报警等功能

远程通讯方式(可选):

全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信;可选WIFI、以太网等上网方式;

卫星(北斗、铱星、海事卫星)等通信方式

本地通讯方式(可选):

USB、RS232通信(默认)、LORA、Zigbee、WIFI或本地短距离无线组网通讯等

技术参数:

CR300数据采集器


运行频率

144MHz

图片关键词

模拟通道

6个单端通道 , 或者3个差分

脉冲通道

2个

控制输出

2个

其他端口

2个SDI-12(与2个控制输出接口共用)

数据通信端口

1个RS-232,支持PakBus和SDI-12协议

信号输入范围

0~2500mV

A/D转换位数

24位模拟/数字转换

测量分辨率

23nv

测量精度

±(读数*0.25%+1.2mV偏移量),-40~50℃

存储空间

512K

供电电压

7~16VDC

功耗

约0.2mA(静止时),约3mA(运行时)

工作温度

-40~70℃;

重量

242g

体积

 14.0 x 7.6 x 5.1 cm (5.5 x 3.0 x 2.0 in)


S2-111-SS植物NDVI监测-入射光传感器

供电

自供电

植物NDVI监测-入射光传感器

输出灵敏度

14 mV /W m-2 nm-1(红光)

20 mV/W m-2 nm-1(近红外光)

校准系数

0.07W m-2 nm-1mV(红光)

0.05W m-2 nm-1/mV(近红外光)

校准不确定度

± 5 %

输出范围

40 mV(红光)

40 mV(近红外光)

波长范围

红光检测器= 650 nm ± 5 nm与65 FWHM*

近红外光检测器= 810 nm ± 5 nm与65 nm FWHM*

测量范围

2*full sunlight

重复性偏差

小于1%

长期漂移量

每年低于 2%

响应时间

小于1 mS

视野

180°

定向(余弦)响应

45º时为±2%;75º天顶角时为±5%

响应温度

每摄氏度小于 0.1 %

防护等级

IP68

操作环境温湿度

-40~70 ℃,0至100 %RH

尺寸规格

30.5 mm x 37 mm

重量(含5m的电缆)

140 g

*FWHM=full-width half-maximum




S2-112-SS植物NDVI反射光监测传感器

供电

自供电

植物NDVI反射光监测传感器

输出灵敏度

12.5mV /W m-2 nm-1(红光)

20 mV/W m-2 nm-1(近红外光)

校准系数

0.08W m-2 nm-1/mV(红光)

0.04W m-2 nm-1/mV(近红外光)

校准不确定度

± 5 %

输出范围

15mV(红光)

15 mV(近红外光)

波长范围

红光检测器= 650 nm ± 5 nm与65 FWHM*

近红外光检测器= 810 nm ± 5 nm与65 nm FWHM*

测量范围

2*full sunlight

重复性偏差

小于1%

长期漂移量

每年低于 2%

响应时间

小于1 mS

视野

30°

定向(余弦)响应

45º时为±2%;75º天顶角时为±5%

响应温度

每摄氏度小于 0.1 %

防护等级

IP68

操作环境温湿度

-40~70 ℃,0至100 %RH

尺寸规格

30.5 mm x 34.5mm

重量(含5m的电缆)

140 g

*FWHM=full-width half-maximum



S2-411-SS植物NDVI入射光监测传感器

供电

5.5 ~24 VDC

S2-411-SS植物NDVI入射光监测传感器

输出灵敏度

/

校准系数

为每个传感器定制,并存储在固件中

校准不确定度

± 5 %

输出范围

SDI-12

波长范围

红光检测器= 650 nm ± 5 nm与65 FWHM*

近红外光检测器= 810 nm ± 5 nm与65 nm FWHM*

测量范围

2*full sunlight

重复性偏差

小于1%

长期漂移量

每年低于 2%

响应时间

小于0.6 s

视野

180℃

定向(余弦)响应

45º时为±2%;75º天顶角时为±5%

响应温度

每摄氏度小于 0.1 %

防护等级

IP68

操作环境温湿度

-40~70 ℃,0至100 %RH

尺寸规格

30.5 mm x 37mm

重量(含5m的电缆)

140 g

*FWHM=full-width half-maximum



S2-412-SS植物NDVI反射光监测传感器

供电

5.5 ~24 VDC

S2-412-SS植物NDVI反射光监测传感器

输出灵敏度

/

校准系数

为每个传感器定制,并存储在固件中

校准不确定度

± 5 %

输出范围

SDI-12

波长范围

红光检测器= 650 nm ± 5 nm与65 FWHM*

近红外光检测器= 810 nm ± 5 nm与65 nm FWHM*

测量范围

2*full sunlight

重复性偏差

小于1%

长期漂移量

每年低于 2%

响应时间

小于0.6 s

视野

30℃

定向(余弦)响应

45º时为±2%;75º天顶角时为±5%

响应温度

每摄氏度小于 0.1 %

防护等级

IP68

操作环境温湿度

-40~70 ℃,0至100 %RH

尺寸规格

30.5 mm x 34.5mm

重量(含5m的电缆)

140 g

*FWHM=full-width half-maximum
