系统介绍：水量平衡和蒸散发的合理评估是水文循环中的一个重要环节,蒸渗测量系统是评估水在土壤中的利用；水在同一位置的存储、转移等一个全新工具。微型蒸渗测量系统专门用于研究生态系统水文循环的长期监测，随着土壤物理学、气象学等领域的不断深入发展，可以用于垃圾填埋、土壤污染、地下水污染等相关方面的研究。

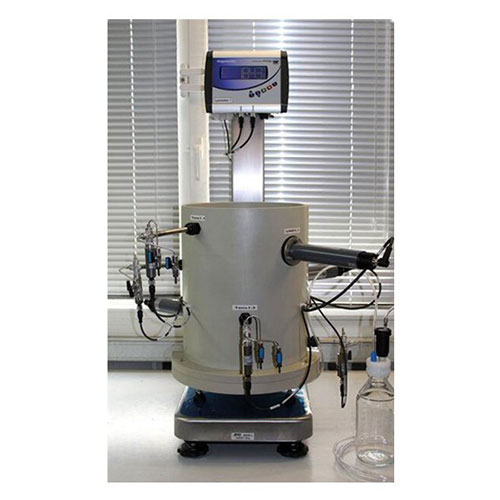

DJ-6211C微型蒸渗测量系统的土柱桶材料选用了不锈钢材质，尺寸可以根据需求定制。小型土柱研究，推荐尺寸为直径30-60cm，高度30-100cm（可以根据客户需求，定制其他尺寸），可以根据客户研究需求，取原位土或者回填土进行监测。
系统概述：微型蒸渗测量系统是基于水量平衡原理直接测量地表蒸散的成组设备，能够实现降雨量、蒸发散量和排水量的精确测量；选配各种类型的传感器，可用于研究水分平衡、物质平衡、土壤溶质运移等领域内的的科研需求。
系统特点：
可实时显示数据、定时接收数据；
实时发送数据，自动定时下载数据，无需人员采集数据；
输出数据为表格式，便于在Excel和各种数据处理软件和数据库软件下调用。
测量参数：
土壤水分、土壤温度、土壤蒸发量、土壤入渗量
可扩展测量参数：
土壤电导率、土壤热通量、土壤水势、土壤溶液取样
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
技术参数：
CR350数据采集器 | ||
模拟输入 | 支持4个单端（SE）或2个差分（DIFF）输入，可单独配置，用于电压，热电偶，比例和周期平均测量。 |
|
脉冲计数 | 8 个(P_SW, P_LL, C1, C2, 和SE1 至 SE4) | |
电压激励终端 | 2个(VX1, VX2) | |
开关12V | 2个(SW1, SW2) | |
数字I/O | 7个端子(C1、C2、P_SW、SE1 ~ SE4)可配置数字输入输出。包括状态高/低、脉宽调制、外部中断、通信功能。注意:C2和P_SW不做脉宽调制。 | |
通讯端口 | USB Type C 2.0 、RS232 、RS485 | |
输入限制 | -100 to +2500 mV | |
模拟电压精确度 | 注：精度规格不包括传感器或测量影响 0℃至40℃时，±(0.04%的测量值+偏移量) 40℃to +70℃时，±(0.1%的测量值+偏移量) | |
ADC | 24位 | |
供电 | 16~32V（充电输入，最大充电电流1.1A）直接供电12V | |
实时时钟精度 | 每年最大误差为±3分钟，装配可选的GPS校正后可缩短至±10μs | |
内置协议 | Ethernet, PPP, RNDIS, ICMP/Ping,Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC,NTP, Telnet, HTTP(S), FTP(S), SMTP/ TLS, POP3/TLS, MQTT(S) | |
通讯协议 | PakBus Encryption, Modbus RTU/ASCII/TCP, DNP3, SDI-12等 | |
最大扫描频率 | 10Hz | |
CPU驱动/程序内存 | 50MB | |
内部存储 | 50M内存 | |
平均功耗 | 0.5mA(12Vdc) | |
操作温度 | -40° 到+70°C（标准）； | |
内部锂电池 | 2.4Ah，3.6V，AA电池，仅给内部时钟和SRAM供电，可持续使用三年 | |
尺寸 | 16.3 x 8.4 x 5.6 cm | |
重量 | 306g | |
HydraProbe土壤三参数传感器 | ||||
测量参数 | 介电常数 土壤湿度 体积电导率 孔隙水电导率EC 土壤温度 传感器间可变性 |
| ||
测量范围 | 介电常数：1至80，其中1=空气，80 =蒸馏水 土壤湿度：从完全干燥到完全饱和（从0%到100%饱和） 体积电导率：0 to 1.5 S/m 孔隙水电导率EC：必须大于0.10 wfv 土壤温度：-40°C至75°C 传感器间可变性：n/a | |||
测量精度 | 介电常数：< ± 0.5%或± 0.2 土壤湿度：大多数土壤均为± 0.01 WFV 土壤湿度：细纹理土壤±≤0.03* 体积电导率：±为2.0%或0.02 S/m，以通常较大者为准 孔隙水电导率EC：n/a 土壤温度：± 0.3°C 传感器间可变性：± 0.012 WFV (θm3 m-3) | |||
测量分辨率 | 介电常数：0.001 土壤湿度：0.001 体积电导率：0.001 孔隙水电导率EC：0.001 土壤温度：0.1°C | |||
*精度可能因某些土壤纹理而不同。**温度测试证书从-40°C到75°C可提供 | ||||
电池和通信： | ||||
SDI-12 | RS485 | Modbus | ||
电源 | 9-16 VDC | 9-16 VDC | 9-16 VDC | |
功率 | 1 mA空闲/ 25 mA活动 | 2.5 mA空闲/ 25 mA激活 | 2.5 mA空闲/ 25 mA激活 | |
线缆 | 3线：电源、接地、数据 | 四线：电源，接地，com+，com- | 四线：电源、接地、A、B | |
最大线缆长度 | 60 m | 1219米 非拼接标高：304.8米 | 1219米 非拼接标高：304.8米 | |
波特率 | 1200 | 9600 | 1200-115200.9600（默认） | |
波特率 | SDI-12 | 自定义或打开规格 | Modbus RTU | |
温度和特性： | ||||
工作温度 | -40°C至75°C | |||
存储温度 | -40°C至75°C | |||
防水性 | 允许连续完全浸泡 | |||
线缆规格 | 18量规（RS-485/Modbus），抗紫外线，直接埋设 | |||
振动和抗冲击性 | 优秀；PVC外壳和304级不锈钢探针 | |||
物理特性： | ||||
长度 | 124 mm | |||
直径 | 42 mm可选的轻薄外壳版本：35.8毫米 | |||
重量 | 200 g可选的轻薄外壳版本：184 g | |||
电缆重量 | 80g/m | |||
感应体积（圆柱形区域） | 长度：2.2英寸（5.7 cm）直径：1.2英寸（3.0 cm） | |||
FRT 15D全量程张力计 | ||
测量参数 | 土壤水势 |
|
测量范围 | -100~+1500Kpa（pF4.2） | |
工作温度 | 0~40℃（土壤温度） | |
酸碱度范围 | PH2~10 | |
输出信号 | 0~1 VDC | |
电源 | 20mA，5~20V | |
接口/输出信号 | RS485 | |
连接 | M12传感器插头，4针 | |
尺寸 | 直径25mm，长度150mm | |
校准范围 | 4~30℃（100%水饱和度时） | |
相对误差 | ±0.5% | |
陶瓷头 | 尖端圆锥形 | |
点将称重系统 | ||
额定量程 | 0-500KG |
|
产品材质 | 铝合金 | |
灵敏度 | 2.0±0.002mv/v | |
分辨率 | 0.01mm(蒸渗桶测量直径为φ500mm条件下) | |
准确度 | 0.02mm(蒸渗桶测量直径为φ500mm条件下) | |
精度等级 | C3 | |
安全过载 | 150%(单位：% of R.C.) | |
零点温度影响 | ±0.015%F.S/10℃ | |
蠕变 | 0.015%F.S | |
T40W-40AH (40W/40AH太阳能供电套件) | ||
太阳能组件技术参数 |
| |
额定峰值功率 | 40W | |
开路电压（Voc） | 21.5V | |
峰值电压（Vmp） | 17.5V | |
峰值电流（Imp） | 2.29A | |
短路电流（Isc） | 2.55A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 40AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |
防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
|
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |
4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
