系统介绍：DJ-6312A 在线区域LAI监测系统利用消光系数法，以光量子传感器为基础，实现植物透过辐射实时监测。并且计算得到植物冠层结构信息，如叶面积指数（LAI）。主要应用于作物长势监测、生态评估、作物估产等应用领域。
测量原理：
该法通过测定冠层上下辐射以及与消光系数相关的参数来计算叶面积指数，前提条件是假设叶片。随机分布和叶倾角呈椭圆分布，由Beer - Lambert定律知：
式中： LA I为叶面积指数，Qa 和Qb 分别为冠层上下部的太阳辐射，k为特定植物冠层的消光系数，一般在0.13～1.15变化，其计算公式为：
系统特点：

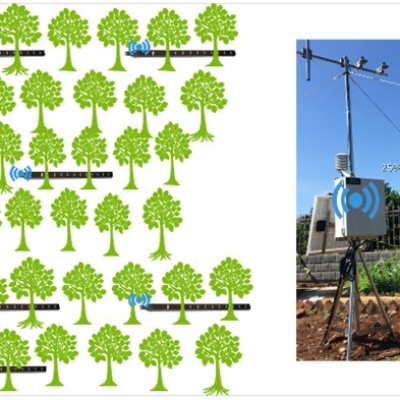

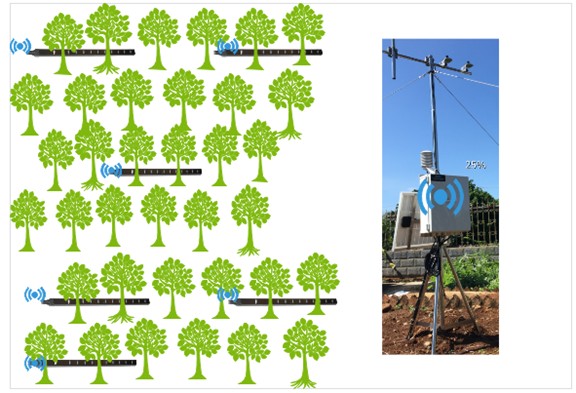

本地无线组网设计，多节点配置，实现在3km的范围内无线组网，避免布线的困扰
可以连续监测植物指数变化
可以实现数据远程传输与远程控制
可以扩展同时监测其他指数，如NDVI ,PRI等
可以扩展同时监测气象数据、土壤数据等
测量参数：
叶面积指数（LAI）、PAR、FVC
可扩展测量参数：
土壤水分、土壤温度、土壤电导率、雨量、空气温湿度、风速风向等
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
技术参数：
CR350数据采集器 | ||
模拟输入 | 支持4个单端（SE）或2个差分（DIFF）输入，可单独配置，用于电压，热电偶，比例和周期平均测量。 |
|
脉冲计数 | 8 个(P_SW, P_LL, C1, C2, 和SE1 至 SE4) | |
电压激励终端 | 2个(VX1, VX2) | |
开关12V | 2个(SW1, SW2) | |
数字I/O | 7个端子(C1、C2、P_SW、SE1 ~ SE4)可配置数字输入输出。包括状态高/低、脉宽调制、外部中断、通信功能。注意:C2和P_SW不做脉宽调制。 | |
通讯端口 | USB Type C 2.0 、RS232 、RS485 | |
输入限制 | -100 to +2500 mV | |
模拟电压精确度 | 注：精度规格不包括传感器或测量影响 0℃至40℃时，±(0.04%的测量值+偏移量) 40℃to +70℃时，±(0.1%的测量值+偏移量) | |
ADC | 24位 | |
供电 | 16~32V（充电输入，最大充电电流1.1A）直接供电12V | |
实时时钟精度 | 每年最大误差为±3分钟，装配可选的GPS校正后可缩短至±10μs | |
内置协议 | Ethernet, PPP, RNDIS, ICMP/Ping,Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC,NTP, Telnet, HTTP(S), FTP(S), SMTP/ TLS, POP3/TLS, MQTT(S) | |
通讯协议 | PakBus Encryption, Modbus RTU/ASCII/TCP, DNP3, SDI-12等 | |
最大扫描频率 | 10Hz | |
CPU驱动/程序内存 | 50MB | |
内部存储 | 50M内存 | |
平均功耗 | 0.5mA(12Vdc) | |
操作温度 | -40° 到+70°C（标准）； | |
内部锂电池 | 2.4Ah，3.6V，AA电池，仅给内部时钟和SRAM供电，可持续使用三年 | |
尺寸 | 16.3 x 8.4 x 5.6 cm | |
重量 | 306g | |
SQ-100X-SS光量子传感器 | ||
测量参数 | 光合有效辐射 |
|
工作电压 | 自供电 | |
电流 | / | |
输出范围 | 0-250mV | |
灵敏度 | 0.1 mV*umol m⁻²*s⁻¹ | |
校准因子 | 10 umol m⁻²*s⁻¹/mV | |
校准不确定度 | ±5 % | |
测量重复性 | 小于 0.5 % | |
长期漂移（不稳定） | 每年少于2% | |
非线性度 | 小于1%，最高2500 umol m⁻²*s⁻¹ | |
响应时间 | 小于1ms | |
视野 | 180° | |
光谱范围（响应为最大值50%的波长） | 370 至 650nm | |
定向（余弦）响应 | ±5%（太阳天顶角为 75°） | |
温度响应 | -0.04%每℃ | |
操作环境 | -10 至 60 ℃;0 至 100 % 相对湿度，可浸没在30m水中。 | |
传感器重量 | 90 克 | |
电缆 | 5 m信号屏蔽双绞线;（高耐水性，高紫外线稳定性，在寒冷条件下的高柔韧性）;高质量尾纤引线 | |
SQ-301X-SS线性光量子传感器 | ||
测量参数 | 光合有效辐射 |
|
工作电压 | 自供电 | |
校准输出范围 | 0-250mV | |
灵敏度 | 0.1 mV*umol m⁻²*s⁻¹ | |
校准不确定度 | ±5 % | |
测量重复性 | 小于 0.5 % | |
长期漂移（不稳定） | 每年少于2% | |
非线性度 | 小于1%，最高2500 umol m⁻²*s⁻¹ | |
响应时间 | 小于1ms | |
视野 | 180° | |
光谱范围（响应为最大值50%的波长） | 370 至 650nm | |
定向（余弦）响应 | ±5%（太阳天顶角为 75°） | |
温度响应 | -0.04%每℃ | |
操作环境 | -10 至 60 ℃;0 至 100 % 相对湿度，可浸没在30m水中。 | |
传感器尺寸 | 长616.4mm,高13.6mm,宽16.5mm | |
传感器重量 | 310 克 | |
电缆 | 5 m信号屏蔽双绞线;（高耐水性，高紫外线稳定性，在寒冷条件下的高柔韧性）;高质量尾纤引线 | |
