系统介绍：开路大气氨通量观测系统，采用涡动协方差原理，是一种微气象学的测量方法，利用快速响应的传感器来测量大气—下垫面间的物质交换和能量交换。是一种直接测算通量的标准方法,是测定生态系统物质、能量交换通量的关键技术。由于测量方式和原理不同，涡动观测系统分为开路涡动观测系统和闭路涡动观测系统。
涡动观测系统可以测量能量通量（显热通量、潜热通量、动量通量）和物质通量（CO2 / H2O / CH4 / N2O）以及一些空气动力学参数等,主要应用于边界层理论研究、大气扩散、能量收支研究、水分等物质收支等众多领域。
通量观测适用于森林、草地、农田、沙漠、城市、水域等各种下垫面环境，被广泛应用于中科院、林科院、气象局、海洋局及各科研领域对区域碳、水循环过程的研究；做为测算生态系统与大气间物质和能量交换信息的有效手段，为分析地圈-生物圈-大气圈的相互作用提供重要的数据基础，为大尺度、长期和连续的科学研究提供支撑。

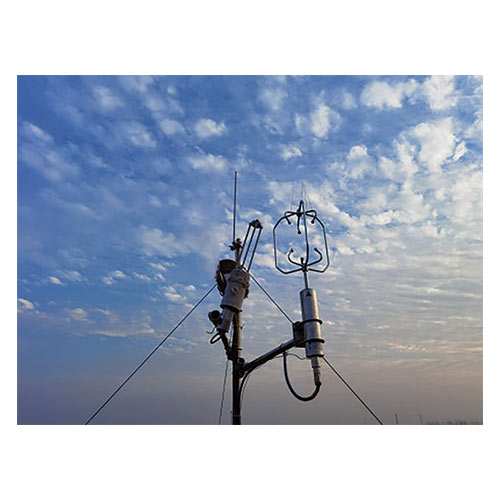

系统概述：开路涡动系统可以测量感热通量、动量通量、大气和地表面之间的氨(NH3)通量。这个系统包括一个数据采集器，快速响应、三维超声波风速计和快速响应的氨(NH3)浓度测量传感器。一个独立的测量温湿度的低速响应的传感器也是需要的，它测量的数据可以为计算气象变量做参考。
系统特点：
可定制的系统，可提供一系列的测量选择
低功耗，适用于太阳能供电
可以长期野外监测
经济实用，易于安装和维护
无需采样泵，无需采样管路及样品预处理，维护简单
无运动部件，稳定可靠
超灵敏的激光光谱学带来极低的漂移
强大的环境适应性和抗震性
测量参数：
二氧化碳通量、水汽通量、动量通量、湍流强度、三维超声波风速、空气温湿度
可扩展测量参数：
气压、总辐射、光合有效辐射、土壤水分、土壤温度、土壤热通量等
技术参数：
CR1000X数据采集器 | 图片 | |
操作温度 | -40° 到+70°C（标准）；-55° 到 +85°C（标准） |
|
模拟输入 | 支持16个单端（SE）或8个差分（DIFF）输入，可单独配置，用于电压，热电偶，比例和周期平均测量。 | |
脉冲计数 | 10个 | |
电压激励终端 | 4 | |
开关12V | 2个 | |
数字I/O | 8个端口可配置用于数字输入和输出，包括状态高/低，脉宽调制，外部中断，边沿定时，开关闭合脉冲计数，高频脉冲计数，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
输入限制 | ±5 V | |
模拟电压精确度 | 在0° 到 40°C时，±(0.04% 的测量值+偏差值) 在 -40° 到 +70°C时，±(0.06%的测量值+偏差值) 在 -55° 到 +85°C(扩展的温度范围)时，±(0.08%的测量值+偏差值) | |
ADC | 24位 | |
供电 | 10-16V | |
实时时钟精度 | 每年最大误差为3分钟，装配可选的GPS校正后可缩短至10μs | |
内置协议 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通讯协议 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，运行频率100MHz | |
内部存储 | 128M内存，和4M电池供电SRAM | |
MicroSD卡扩展 | 最大支持8GB | |
内部锂电池 | 2.4Ah，3.6V，AA电池，仅给内部时钟和SRAM供电，可持续使用三年 | |
电力消耗（12V） | < 1 mA (空闲状态), 1 mA (激活状态, 1 Hz 扫描频率),55 mA (激活状态, 20 Hz 扫描频率), 激活状态 + 25 mA (使用RS-232/RS-485连接),激活状态 + 48 mA (使用以太网连接) | |
供电保护 | 反极性保护; 过电压保护达30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
81000三维超声风速风向传感器 | 图片 | |
风速 | 测量范围/s(0-90mph)，分辨率：0.01m/s 阈值：0.01m/s，精度：±1%±0.05m/s（0-30m/s）， ±3%(30-40m/s) |
|
风向 | 范围：360度,仰角范围：±60度，分辨率：0.1度 精度：±20（1-30m/s）; ±30(30-40m/s) | |
声速 | 范围：300-360m/s，分辨率：0.01m/s 精度：±0.1%±0.05m/s(0-30m/s) | |
声学温度 | 范围：-50-+500C，分辨率：0.01m/s， | |
串行输出 | 精度：±20C(0-30m/s RS-232 或RS-485，1200-38400波特 用户可编程的ASCII输出配置 | |
模拟电压输出单位 | 0-5000mv,V1和V2；0-1000mv,V3和V4 分辨率：1 part in 4000，精度：±0.1% of full scale m/s，cm/s，mph，knots，km/h | |
HT8700高精度大气氨本底激光开路分析仪 | 图片 | |
NH3测量精度（1σ; 0.1s/1s/10s） | 0.3ppbv/ 0.17ppbv/ 0.03ppbv |
|
测量范围 | 0 - 2000 ppb （其它量程可定制） | |
浓度输出频率 | 10Hz | |
工作温度 | -20~45℃，70~110kPa | |
环境湿度 | 0~100%不凝露 | |
供电电压 | 20 - 28 VDC | |
主机功耗 | 50 W （热机过程 ~100W） | |
数据接口 | RS232 | |
主机重量 | 小于10kg | |
尺寸 | 834mm×ø200mm | |
防护等级 | IP67 | |
EE08-SS空气温湿度传感器 | 图片 | |
测量范围 | 温度：-40至60 ℃；湿度：0至100％RH |
|
20 ℃时的精度 | 温度：±0.2℃；湿度：±2％（0 - 90％），±3％（90％-100％） | |
长期稳定性 | 温度：低于0.1℃/年；湿度：小于1％/年 | |
响应时间 | 小于30s | |
输出信号 | 0至2.5 V DC | |
传感器类型 | 温度：PT1000（A类），湿度：电容芯片 | |
输入电压 | 直流7-30 V | |
电流 | 小于1.3 mA | |
启动时间 | 2s | |
外壳 | 聚碳酸酯，IP65 | |
过滤 | 不锈钢丝网，孔径为30微米 | |
外型尺寸 | 长度83毫米，直径12毫米 | |
重量 | 270g(含5米线缆) | |
工作环境 | -40至60℃; 0至100％RH | |
线缆 | M12连接器（IP67防护等级），用于连接传感器外壳，5 m的四芯屏蔽双绞线（也提供10 m和20 m电缆），白色TPR护套（高耐水性，高紫外线稳定性，耐寒性）条件），尾纤引线 | |
