雷达水位计在铁路涵洞水位监测项目案例

背景：

   铁路涵洞作为铁路基础设施的重要组成部分，在排水和保障铁路安全运营方面起着关键作用。然而，每逢雨季，特别是在强降雨天气条件下，铁路涵洞极易出现积水现象。当积水深度超过一定限度时，不仅会影响铁路沿线的交通秩序，阻碍车辆和行人通行，更严重的是可能对铁路轨道结构造成损害，威胁列车的运行安全。近年来，由强降雨引起的铁路涵洞因积水过深，导致多趟列车晚点，部分路段甚至被迫中断运营，造成了巨大的经济损失。为了及时掌握铁路涵洞的水位变化情况，提前预警可能出现的积水风险，保障铁路的安全稳定运行，实施一套精准可靠的铁路涵洞水位监测项目势在必行。

目标：

   构建一套先进的铁路涵洞水位监测系统，利用水位计等设备实现对铁路涵洞水位的实时、精准监测。具体目标包括：实时获取涵洞水位数据，监测精度达到 ±0.1毫米；当水位超过设定的警戒阈值时，能够在 300 秒内迅速发出预警信号，预警准确率达到 99% 以上；通过数据传输与处理，在监控中心实时展示水位变化曲线，为相关部门提供决策依据，辅助制定科学有效的防洪排涝措施，确保铁路涵洞在各种天气条件下能够安全运行，较大程度降低因涵洞积水引发的铁路运营风险。

实施

（1）设备选型与安装

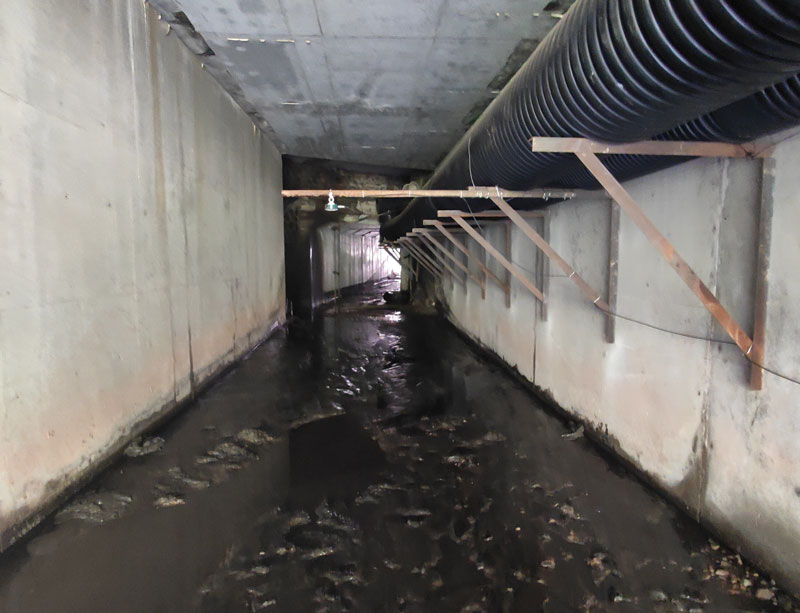

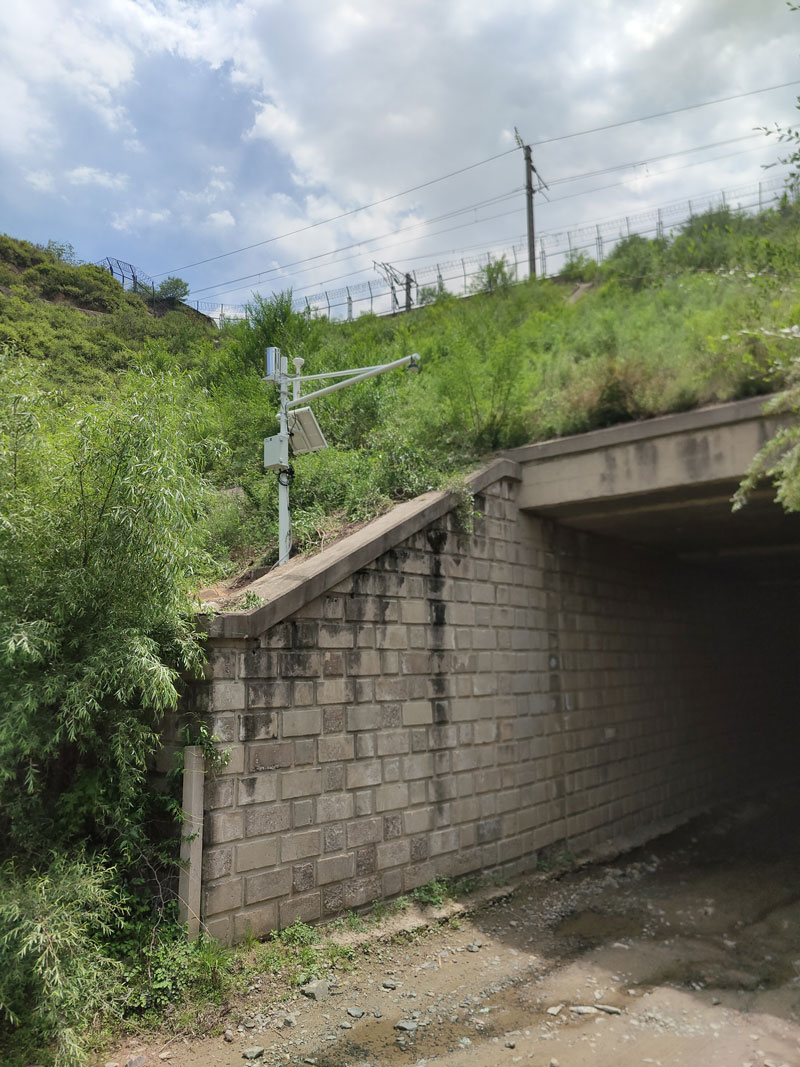

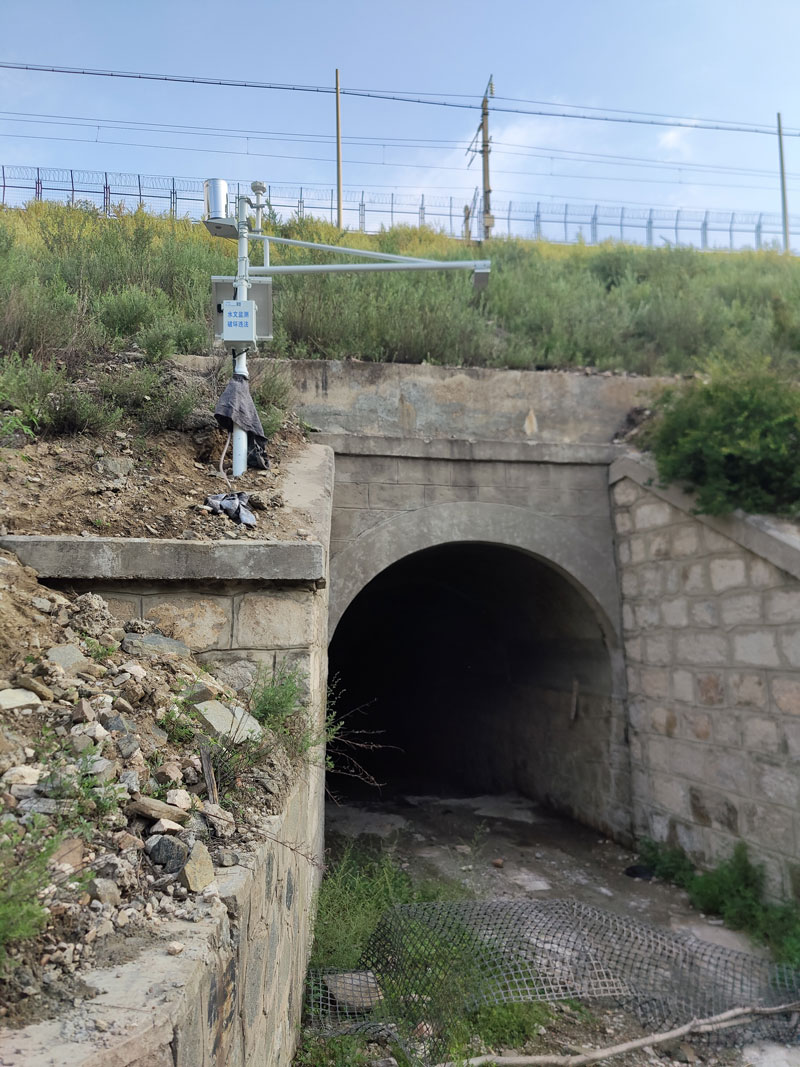

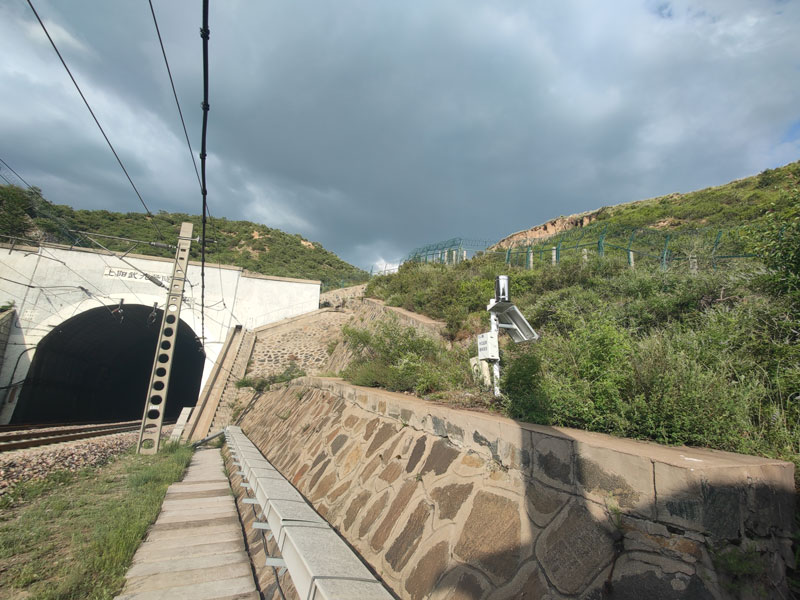

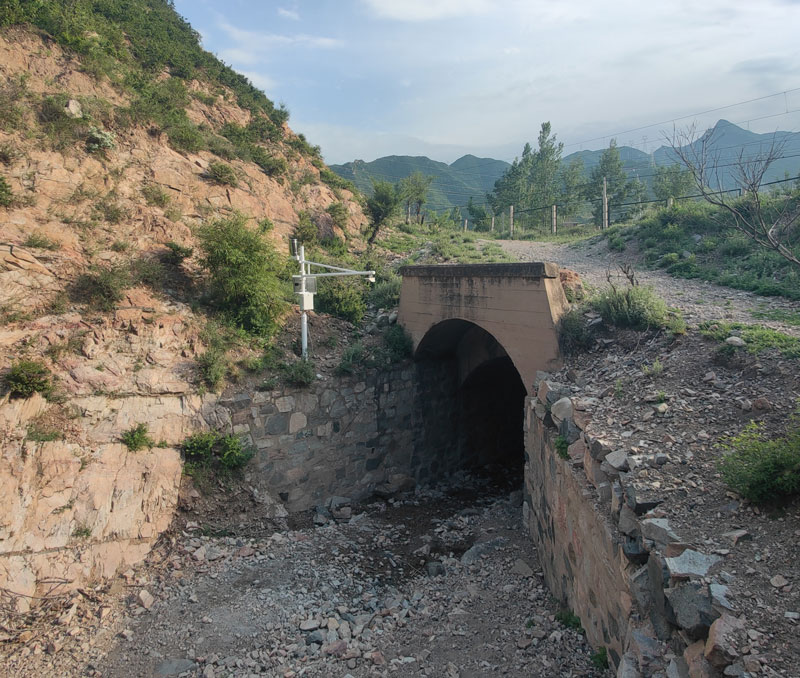

     经过对多种水位测量技术的综合评估，选用了雷达水位计作为核心监测设备。雷达水位计基于电磁波反射原理工作，具有精度高、可靠性强、不受天气和水质影响等优点，非常适合铁路涵洞复杂的应用环境。在安装方面，技术人员对铁路涵洞的现场环境进行了详细勘察，根据涵洞的结构特点和水流分布情况，确定了安装位置。一般选择在涵洞底部水流较为平稳、无明显障碍物的区域，以确保水位计能够准确测量水位。安装时，使用特制的安装支架将雷达水位计牢固地固定在涵洞壁上，保证其在水流冲击下不会发生位移。同时，对水位计的测量角度进行了精确调试，使其能够垂直对准水面，以获取准确的测量数据。例如在龙宫的安装过程中，技术人员通过多次实地测量和模拟，确定了距离涵洞入口 6米处、距离底部4.23米高的位置为最佳安装点，安装完成后进行了多次校准测试，确保水位计测量精度满足项目要求。

（2）数据传输

     为了实现水位数据的实时传输，项目采用了无线通信技术。在每个安装雷达水位计的涵洞附近，部署了数据传输终端设备。该设备通过 RS485 接口与雷达水位计连接，实时采集水位计测量的数据。然后，利用 4G 通信网络将数据发送至云平台在转到监控中心的服务器。为了保证数据传输的稳定性和可靠性，在通信网络方面采取了多项措施。一方面，对 4G 信号覆盖情况进行了全面测试，对于信号较弱的区域，通过增设北斗设备来传输信号；另一方面，采用了数据加密技术，确保传输过程中数据的安全性，防止数据被窃取或篡改。

（3）监控中心建设与系统集成

      监控中心是整个水位监测系统的核心枢纽，负责数据的接收、存储、分析和展示。在硬件方面，配备了高性能的服务器，用于存储大量的水位历史数据，并具备强大的数据处理能力，能够实时对接收的数据进行分析处理。同时，设置了多台监控终端，方便工作人员实时查看各铁路涵洞的水位情况。在软件方面，开发了专门的铁路涵洞水位监测系统软件。该软件具有友好的用户界面，能够以直观的方式展示各涵洞的实时水位、水位变化曲线、历史数据查询等功能。通过系统集成，将雷达水位计采集的数据、数据传输终端发送的数据以及监控中心的软件系统进行了无缝对接，实现了整个监测系统的自动化运行。例如，工作人员在监控中心的软件界面上，可以轻松切换查看不同铁路涵洞的实时水位情况，通过设置报警阈值，当水位超过设定值时，系统会自动弹出报警窗口，并通过短信、邮件等方式通知相关负责人，方便及时采取应对措施。

    雷达水位计对铁路涵洞水位的监测精度达到了 0.1 厘米，能够实时、准确地反映水位变化情况。通过设置合理的警戒水位阈值，系统在水位超过预警值时能够迅速发出预警信号。在过去的一个雨季中，共成功预警数次，预警准确率达到了 99.5%，有效避免了因涵洞积水过深导致的铁路运营事故。例如在最近雨季，系统提前 5 分钟监测到多个铁路涵洞水位快速上升并超过警戒水位，及时发出预警。相关部门迅速启动应急预案，对受影响路段采取临时交通管制措施，安排排水抢险队伍赶赴现场进行排水作业，成功避免了可能发生的列车运行安全事故，保障了铁路的正常运营。
