系统介绍：森林碳汇是指森林植物通过光合作用吸收并固定 CO2 以减少大气 CO2 浓度，是森林生态系统服务功能的重要体现。
在“双碳”背景下，国内外已经发展了大量森林碳汇的评估方法，包括基于野外调查数据的森林碳储量变化方法和基于模型模拟的方法等。其中，储量变化方法通过大量的地面调查来获得包括森林蓄积量在内的主要基础数据，进而利用已建立的生物量模型估算生态系统各碳库储量，分析碳储量的年变化量。储量变化法具有精度高、可靠性强的优势，但工作量大，通常只能在抽样总体中保证精度。而模型模拟方法往往用于大尺度生态系统碳循环研究。模型模拟方法既包括基于统计的经验模型，建立胸径、树高、蓄积量等变量与生物量之间的回归关系，描述森林生长速度，如生物量模型以及全碳库模型；又包括基于生态系统 物质转化的过程模型，通过描述生态系统中生物量 与土壤、温度、降水等环境因素之间的关系模拟生态 系统中的碳分配过程，如假设植被类型和环境组 成不变的静态植被模型等以及考虑全球变化情景下的动态植被模型等。模型模拟中统计经验模型的参数本地化过程以及过程模型的参数往往是模型使用的关键和难点。

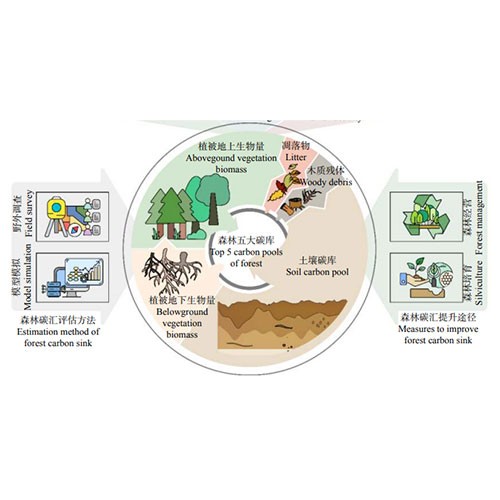

森林碳汇功能是森林五大碳库固碳能力的综合 体现，包括森林植被地上和地下生物量、木质残体、 凋落物和土壤碳库。
系统概述：本监测方案，主要为模型模拟方法提供技术支持和数据支撑，实时监测样木胸径变化、树高变化以及森林小气候环境，根据模型计算森林生物量和碳储量的变化。从土壤到冠层上方的多层梯度CO2浓度变化监测，可以很好的分析森林碳源和碳汇的过程，以及森林中碳暂存的特点。
系统特点：
多参数为一体的综合性监测系统，同时监测环境参数、土壤参数、以及CO2浓度梯度
根据模型，可以实时计算森林生物量和碳储量
系统具有多种供电方式，交直流两用或配太阳能电池供电。
防护级别达到IP66级，完善的防雷击、抗干扰等保护措施。
工作环境：温度：-40～55℃，湿度：100％，抗风等级：≤75m/s。
中文操作软件，操作简单易懂，中文使用手册。
测量参数：
风速风向、温度湿度、雨量、气压、总辐射、光合有效辐射、树木胸径生长变化、树木纵向生长变化、森林CO2浓度梯度、冠层NDVI、样地LAI
可扩展测量参数：
冠层温度、冠层日光诱导叶绿素荧光、土壤水分温度电导率
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
技术参数：
CR1000X数据采集器 | 图片 | |
操作温度 | -40° 到+70°C（标准）；-55° 到 +85°C（扩展） |
|
模拟输入 | 支持16个单端（SE）或8个差分（DIFF）输入，可单独配置，用于电压，热电偶，比例和周期平均测量。 | |
脉冲计数 | 10个 | |
电压激励终端 | 4 | |
开关12V | 2个 | |
数字I/O | 8个端口可配置用于数字输入和输出，包括状态高/低，脉宽调制，外部中断，边沿定时，开关闭合脉冲计数， 高频脉冲计数，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
输入限制 | ±5 V | |
模拟电压精确度 | 在0° 到 40°C时，±(0.04% 的测量值+偏差值) 在 -40° 到 +70°C时，±(0.06%的测量值+偏差值) 在 -55° 到 +85°C(扩展的温度范围)时，±(0.08%的测量值+偏差值) | |
ADC | 24位 | |
供电 | 10-16V | |
实时时钟精度 | 每年最大误差为3分钟，装配可选的GPS校正后可缩短至10μs | |
内置协议 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通讯协议 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，运行频率100MHz | |
内部存储 | 128M内存，和4M电池供电SRAM | |
MicroSD卡扩展 | 最大支持8GB | |
内部锂电池 | 2.4Ah，3.6V，AA电池，仅给内部时钟和SRAM供电，可持续使用三年 | |
电力消耗（12V） | < 1 mA (空闲状态), 1 mA (激活状态, 1 Hz 扫描频率),55 mA (激活状态, 20 Hz 扫描频率), 激活状态 + 25 mA (使用RS-232/RS-485连接),激活状态 + 48 mA (使用以太网连接) | |
供电保护 | 反极性保护; 过电压保护达30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
03002风速风向传感器 | ||
用量说明 | 一般（降雨伴有小雪，很少或没有结霜或飞沙，没有盐雾） |
|
传感器 | 3 杯风速计和叶片 | |
工作湿度范围 | < 5% 至 100% RH | |
工作温度范围 | -50° 至 +50°C | |
测量说明 | 风速风向 | |
横臂长度 | 40 厘米 | |
高度 | 12.6 厘米 | |
风速测量范围 | 0 至 50 m/s（0 至 112 mph） 阵风生存 60 m/s （134 mph） | |
风杯传感器 | 12 厘米直径杯轮组件，直径 40 mm半球形杯 | |
精度 | ±0.5 m/s （1.1 mph） | |
恢复率 | 起始阈值 0.5 m/s （1.1 mph） | |
换能器固定线圈 | （标称 1300 欧姆电阻）换能器输出交流正弦波信号，由以下因素感应杯轮上的旋转磁铁轴 100 mV 峰峰值 （60 ）rpm （6 V 峰峰值，3600转/分） | |
输出频率 | 每杯轮转 1 个周期（0.75 m/s/Hz） | |
风杯直径 | 12 厘米（4.7 英寸） | |
重量 | 113 克（4 盎司） | |
机械范围 | 360° | |
电气范围 | 352°（8° 开路） | |
测量时间 | 20 ms | |
传感器平衡叶片 | 16 厘米车削半径 | |
精度 | ±5° | |
阻尼比 | 0.2 | |
延迟距离 | 0.5 米（1.6 英尺） 50% 恢复率 | |
起始阈值 | 1.8 m/s （4 mph） | |
位移 | 0.8 米/秒（1.8 英里/小时），10°位移 | |
换能器 | 1.0% 线性 40°C 时额定功率为 1 W，125°C 时额定功率为 0 W。 材质精密导电塑料 电位计 （10 Kohm） 电阻） 预期寿命为5000万次 | |
换能器激励需要稳定的直流电压 | 15V | |
换能器输出 | 模拟直流电压 成正比 | |
风向角
| 稳压激励电压 由数据记录器提供 叶片长度 22 厘米（8.7 英寸） | |
重量 | 170 克（6 盎司） | |
EMS 36S空气温度、湿度、气压传感器 | ||
输出 | SDI-12 1.3版本 |
|
温度测量范围 | –40-60°C | |
温度精度 | ± 0.2 °C | |
湿度测量范围 | 0-100% | |
湿度精度 | ± 2% | |
气压测量范围 | 300-1300 hPa | |
气压精度 | ±1 hPa | |
尺寸(直径x长度) | 22 x 92mm | |
重量 | 26g | |
使用环境温度 | -40 to 80 °C | |
使用环境湿度 | 0-100% | |
SP-110 总辐射传感器 | ||
测量参数 | 总辐射 |
|
运行电流 | / | |
灵敏度 | 0.2 mV/W m-2 | |
校准因子 | 5 W m-2 /mV | |
1000 W m-2 时的校准不确定度 | 小于 3 % | |
测量重复性 | 小于 1 % | |
长期漂移（不稳定） | 每年少于2% | |
非线性度 | 小于1%，最高2000W m-2 | |
响应时间 | 小于1ms | |
视野 | 180° | |
光谱范围（响应为最大值50%的波长） | 360 至 1120 nm | |
定向（余弦）响应 | ±5%（太阳天顶角为 75°） | |
温度响应 | 0.04±0.04%每℃ | |
操作环境 | -40 至 70 ℃;0 至 100 % 相对湿度，可浸没在30m水中。 | |
传感器重量 | 90 克 | |
电缆 | 5 m信号屏蔽双绞线;（高耐水性，高紫外线稳定性，在寒冷条件下的高柔韧性）;高质量尾纤引线 | |
SQ-100X-SS光量子传感器 | ||
测量参数 | 光合有效辐射 |
|
工作电压 | 自供电 | |
电流 | / | |
输出范围 | 0-250mV | |
灵敏度 | 0.1 mV*umol m⁻²*s⁻¹ | |
校准因子 | 10 umol m⁻²*s⁻¹/mV | |
校准不确定度 | ±5 % | |
测量重复性 | 小于 0.5 % | |
长期漂移（不稳定） | 每年少于2% | |
非线性度 | 小于1%，最高2500 umol m⁻²*s⁻¹ | |
响应时间 | 小于1ms | |
视野 | 180° | |
光谱范围（响应为最大值50%的波长） | 370 至 650nm | |
定向（余弦）响应 | ±5%（太阳天顶角为 75°） | |
温度响应 | -0.04%每℃ | |
操作环境 | -10 至 60 ℃;0 至 100 % 相对湿度，可浸没在30m水中。 | |
传感器重量 | 90 克 | |
电缆 | 5 m信号屏蔽双绞线;（高耐水性，高紫外线稳定性，在寒冷条件下的高柔韧性）;高质量尾纤引线 | |
DJ-2260土壤CO2传感器 | ||
测量参数 | CO2浓度 |
|
测量范围 | 0-20000ppm（可选配30000ppm） | |
精度（25℃以及1013hpa下） | 读数±40ppm | |
校准不确定度 | ±38ppm或者读数的±2% | |
工作温度 | -40-70℃ | |
工作湿度 | 0-100%相对湿度，无冷凝 | |
产品尺寸 | 圆柱体（不含线缆，长220mm，切面圆直径为40mm） | |
防护等级 | IP68（水中测量最大深度是3米） | |
输出类型 | Modbus-RS485（默认）（可选直流电压 或 电流） | |
工作电压 | 12-30V DC供电 | |
线缆长度 | 5米（可定制） | |
功耗 | 持续运行0.4W（最大0.5W） | |
GMP252系列二氧化碳传感器 | ||
测量范围 | 0 到10 000 ppmCO2 0到 30 000 ppmCO2 |
|
精确度（包含重复性和非线性） | 0 ... 3000 ppmCO2 ±40 ppmCO2 3000 ... 10 000 ppmCO2 ±2%读数 至30 000 ppmCO2 ±3.5%读数 | |
长期稳定性 | 0 ... 3000 ppmCO2(±60 ppmCO2/年) 3000 ... 6000 ppmCO2 (±150 ppmCO2/年) 6000 ... 10 000 ppmCO2 (±300 ppmCO2/年) | |
25°C启动时间 | < 12秒 | |
预热时间（全规格） | < 2分钟 | |
响应时间（T90），带标准滤片 | < 1分钟 | |
工作环境： | ||
工作温度 | -40 ... +60°C | |
存储温度 | -40 ... +70°C | |
湿度 | 0 ... 100 %RH，无冷凝 | |
防止冷凝 | 接通电源时加热传感器头 | |
输入与输出 | ||
工作电压 | 数字输出时使用 12 ... 30 VDC 电压输出时使用 12 ... 30 VDC 电流输出时使用 20 ... 30 VDC | |
数字输出 | RS485（Modbus，维萨拉协议） | |
模拟输出 | 0 ... 5/10 V (可扩展)，最小负载10 kΩ 0/4 ... 20 mA (可扩展)，最大负载500 Ω | |
功耗 | 连续运行下0.4 W | |
外形尺寸 | ||
传感器重量 | 58g | |
尺寸 | 长130mm，直径25mm | |
S2-411-SS植物NDVI入射光监测传感器 | ||
供电 | 5.5 ~24 VDC |
|
输出灵敏度 | / | |
校准系数 | 为每个传感器定制，并存储在固件中 | |
校准不确定度 | ± 5 % | |
输出范围 | SDI-12 | |
波长范围 | 红光检测器= 650 nm ± 5 nm与65 FWHM* 近红外光检测器= 810 nm ± 5 nm与65 nm FWHM* | |
测量范围 | 2*full sunlight | |
重复性偏差 | 小于1% | |
长期漂移量 | 每年低于 2% | |
响应时间 | 小于0.6 s | |
视野 | 180℃ | |
定向（余弦）响应 | 45º时为±2%；75º天顶角时为±5% | |
响应温度 | 每摄氏度小于 0.1 % | |
防护等级 | IP68 | |
操作环境温湿度 | -40~70 ℃，0至100 %RH | |
尺寸规格 | 30.5 mm x 37mm | |
重量（含5m的电缆） | 140 g | |
*FWHM=full-width half-maximum | ||
S2-412-SS植物NDVI反射光监测传感器 | ||
供电 | 5.5 ~24 VDC |
|
输出灵敏度 | / | |
校准系数 | 为每个传感器定制，并存储在固件中 | |
校准不确定度 | ± 5 % | |
输出范围 | SDI-12 | |
波长范围 | 红光检测器= 650 nm ± 5 nm与65 FWHM* 近红外光检测器= 810 nm ± 5 nm与65 nm FWHM* | |
测量范围 | 2*full sunlight | |
重复性偏差 | 小于1% | |
长期漂移量 | 每年低于 2% | |
响应时间 | 小于0.6 s | |
视野 | 30℃ | |
定向（余弦）响应 | 45º时为±2%；75º天顶角时为±5% | |
响应温度 | 每摄氏度小于 0.1 % | |
防护等级 | IP68 | |
操作环境温湿度 | -40~70 ℃，0至100 %RH | |
尺寸规格 | 30.5 mm x 34.5mm | |
重量（含5m的电缆） | 140 g | |
*FWHM=full-width half-maximum | ||
DC4周长生长测量传感器 | ||
适用于树杆直径 | > 5 cm |
|
传感器测量范围 | 50.8mm | |
传感器适用范围 | 迅速成长 | |
精确度 | 取决于生长测量仪：测量值的最大±0.98%（稳定偏移） ±(测量值的0.04%+1.2μm)(CR300 Logger) ±(测量值的0.1%+2μm)(DL18 Logger) | |
分辨率 | 0.05 μm（CR300 Logger） 1μm（DL18 Logger） | |
线性系数 | <0.5% | |
传感器的温度系数 | <0.2 µm/°C | |
钢丝绳的温度系数 | <1.4 ×10-6/K | |
传感器重量（仅传感器） | 47g | |
工作条件 | 温度范围 -25℃-70℃, 湿度范围 0-100％，不在水下，不在积雪下 | |
材料 | 不锈钢和铝 | |
传感器长度 | 5米，最大可延长至100米 | |
DV茎秆纵向变化测量传感器 | ||
适用范围 | 缓慢/正常生长 |
|
适用树木直径 | DD-L1：3-30cm；DD-LW：3-20cm | |
特殊性/限制 | 用于测量树干的垂直变化（供水、静力和负载（如风或雪负载）下的弯曲行为） | |
测量范围 | 11mm | |
准确度 | CR300：±0.04％+0.3μm DL18：±0.1％+0.45μm | |
分辨率 | CR300：0.01μm DL18：0.2μm | |
线性系数 | <1% | |
传感器的温度系数 | <0.2 µm/°C | |
工作条件 | 温度范围 -25–70℃, 湿度范围 0-100％，非水下，不低于积雪 | |
仅传感器重量 | 13g | |
材料 | 不锈钢和铝 | |
传感器长度 | 5米，最大可延长至100米 | |
SQ-301X-SS线性光量子传感器 | ||
测量参数 | 光合有效辐射 |
|
工作电压 | 自供电 | |
校准输出范围 | 0-250mV | |
灵敏度 | 0.1 mV*umol m⁻²*s⁻¹ | |
校准不确定度 | ±5 % | |
测量重复性 | 小于 0.5 % | |
长期漂移（不稳定） | 每年少于2% | |
非线性度 | 小于1%，最高2500 umol m⁻²*s⁻¹ | |
响应时间 | 小于1ms | |
视野 | 180° | |
光谱范围（响应为最大值50%的波长） | 370 至 650nm | |
定向（余弦）响应 | ±5%（太阳天顶角为 75°） | |
温度响应 | -0.04%每℃ | |
操作环境 | -10 至 60 ℃;0 至 100 % 相对湿度，可浸没在30m水中。 | |
传感器尺寸 | 长616.4mm,高13.6mm,宽16.5mm | |
传感器重量 | 310 克 | |
电缆 | 5 m信号屏蔽双绞线;（高耐水性，高紫外线稳定性，在寒冷条件下的高柔韧性）;高质量尾纤引线 | |
T40W-40AH (40W/40AH太阳能供电套件) | 图片 | |
太阳能组件技术参数 |
| |
额定峰值功率 | 40W | |
开路电压（Voc） | 21.5V | |
峰值电压（Vmp） | 17.5V | |
峰值电流（Imp） | 2.29A | |
短路电流（Isc） | 2.55A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 40AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |
防护机箱套件 | 图片 | |
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
|
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |
4G全网通通讯技术参数表 | 图片 | |
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
