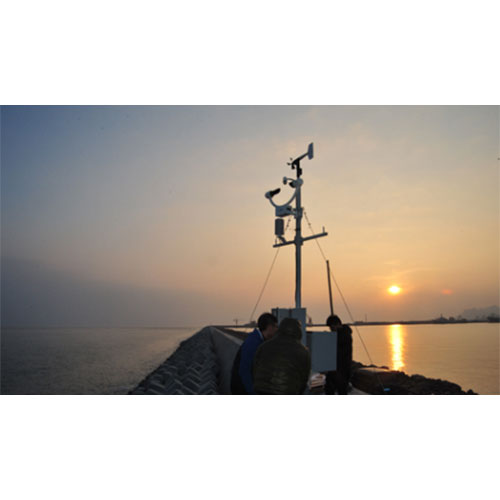

系统介绍：DJ-6515B船载自动气象站可以测量航行所到达区域的海上观测风向、风速、大气压力、空气温度、相对湿度、降雨量、能见度等气象要素，采集器将各传感器提供的信号收集、处理、编码后经通信模块发送到中心站，经中心站接收、解码、处理后汇入数据库，提升海上气象灾害监测、预报、预警能力。为航海运输、港口生产、海上作业、海洋渔业及近海海产品养殖、环湾公路客货运输安全等提供快速、及时、周到的气象服务保障。依据《地面气象观测规范》、《海洋气象观测》进行设计。
系统特点：
完整的气象系统，适合船舶航行、科研和标准测量等用途
易安装、便于维护
测量精度高，无须人工参与
要素灵活组配
集数据采集和无线通讯于一体，并具有图表显示功能
数据采集密度可以自行设置
状态监控
支持交流 / 太阳能供电方式
免维护，适合于野外应用
可单站应用也可组网布点，无线数据传输
大容量数据存储器
船体支架安装要求：
支架安装地点：船首上风处，避免靠近船体排烟和空调换气区域
支架高度：3米
直径：50mm
电源：提供12V直流电源
通讯方式：提前布置好支架到控制中心的信号联络，采用RS485传输方式
测量参数：
能见度、降水、风速风向、空气温湿度等
可扩展测量参数：
总辐射，紫外辐射等
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
技术参数：
CR1000X数据采集器 | 图片 | |
操作温度 | -40° 到+70°C（标准）；-55° 到 +85°C（扩展） |
|
模拟输入 | 支持16个单端（SE）或8个差分（DIFF）输入，可单独配置，用于电压，热电偶，比例和周期平均测量。 | |
脉冲计数 | 10个 | |
电压激励终端 | 4 | |
开关12V | 2个 | |
数字I/O | 8个端口可配置用于数字输入和输出，包括状态高/低，脉宽调制，外部中断，边沿定时，开关闭合脉冲计数， 高频脉冲计数，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
输入限制 | ±5 V | |
模拟电压精确度 | 在0° 到 40°C时，±(0.04% 的测量值+偏差值) 在 -40° 到 +70°C时，±(0.06%的测量值+偏差值) 在 -55° 到 +85°C(扩展的温度范围)时，±(0.08%的测量值+偏差值) | |
ADC | 24位 | |
供电 | 10-16V | |
实时时钟精度 | 每年最大误差为3分钟，装配可选的GPS校正后可缩短至10μs | |
内置协议 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通讯协议 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，运行频率100MHz | |
内部存储 | 128M内存，和4M电池供电SRAM | |
MicroSD卡扩展 | 最大支持8GB | |
内部锂电池 | 2.4Ah，3.6V，AA电池，仅给内部时钟和SRAM供电，可持续使用三年 | |
电力消耗（12V） | < 1 mA (空闲状态), 1 mA (激活状态, 1 Hz 扫描频率),55 mA (激活状态, 20 Hz 扫描频率), 激活状态 + 25 mA (使用RS-232/RS-485连接),激活状态 + 48 mA (使用以太网连接) | |
供电保护 | 反极性保护; 过电压保护达30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
HMP155A-L空气温湿度传感器 | ||
电磁兼容性 | 符合EMC标准EN61326-1电磁兼容 |
|
过滤器描述 | 烧结PTFE | |
外壳材质 | PC | |
防护等级 | IP66 | |
电压输出 | 0- 1VDC | |
平均电流消耗 | ≤3mA (模拟输出模式) | |
操作电压 | 7- 28 VDC | |
稳定时间 | 2s（上电后） | |
现场可更换的芯片或重新校准 | 重新校准 | |
顶端直径 | 1.2cm | |
头部高度 | 4cm | |
主体高度 | 2.4cm | |
主体宽度 | 2.0cm | |
相对湿度 | ||
传感元件 | HUMICAP 180R | |
测量范围 | 0 - 100% RH (无冷凝) | |
响应时间 | RH规格的响应时间为HUMICAP 180R，在20°C的静止空气中使用烧结聚四氟乙烯过滤器，RH阶跃变化为0至75%。 20秒(变化63%) 60秒(变化90%) | |
工厂校准不确定度 | 工厂校准不确定度定义为±2个标准偏差限值。不确定度为+20°C。小的变化是可能的;另见校准证书。 ±0.6% RH 0 - 40% RH ±1.0% RH 40 - 97% RH | |
精度 | -说明-精度指标包括非线性、迟滞和可重复性。 ±1% RH (在 15° to 25°C, 0 - 90% RH) ±1.7% RH (在 15° to 25°C, 90- 100% RH) ±(1.4 + 0.032 × 读数) % RH (在-60° - -40°C) ±(1.2 + 0.012 ×读数) % RH (在-40° - -20°C) ±(1.0 + 0.008 ×读数) % RH (在-20° - +40°C) ± (1.2 + 0.012 ×读数) % RH (在40° - 60°C) | |
空气温度 | ||
传感元件 | PT 100 RTD 1/3 class B IEC 751 | |
测量范围 | -80°- +60°C | |
精度 | ±(0.226 - 0.0028 x 温度)°C (-80°- +20°C) ±(0.055 + 0.0057 x温度)°C (+20°- +60°C) | |
TE525MM雨量传感器 | ||
传感器类型 | 带干簧管翻斗式 |
|
材料 | 阳极氧化铝 | |
工作温度 | 0°to 50℃ | |
分辨率 | 1次翻动 | |
每次翻动容量 | 4.73ml | |
每次翻动降雨量 | 0.1mm | |
测量不确定性 | 1.0%最高达 50 毫米/小时 | |
电缆类型 | 2 芯屏蔽电缆 | |
漏斗口直径 | 24.5 厘米 | |
高度 | 9.21 厘米 | |
线缆重量 | 0.1 千克/每 3.05 米长度 | |
翻斗重量 | 1.1KG | |
CS106 气压传感器 | ||
供电 | 10-30 VDC / 工作状态<4mA 休眠状态<1μA |
|
输出电压 | 0—2.5 VDC | |
工作温度 | -40~60℃ | |
反应时间 | 500 毫秒 | |
测量范围 | 500 – 1100 hpa | |
线性 | ±0.25mb | |
分别率 | ±0.01mb | |
典型精度 | ±0.3hPa @20℃±0.6hPa @0℃~40℃ ±1.0hPa @-20℃~45℃±1.5hPa @-40℃~60℃ | |
电缆长度 | 6m，2芯 | |
用户界面 | LED显示，USB和RS232接口 | |
05106海洋风速风向传感器 | ||
测量范围 | 风速：0-100 m/s(224 mph)； 方位：360°（机械），355°（电子，5°开角） |
|
测量精度 | 风速：±0.3 m/s（0.6mph）或者1%读数； 风向：±3° | |
阈值 | 风速：1.0 m/s (2.2 mph)； 风向：1.1 m/s (2.4 mph) | |
信号输出 | 风速：磁感应交流电压，每转3个脉冲。1800rpm(90Hz)= 8.8m/s； 风向：精密导电电位器：10KΩ电阻，线性0.25%，平均寿命5千万转； | |
动力响应 | 风速距离常数：2.7m（63%覆盖）； 风向延迟距离：1.3m（50%覆盖）； 阻尼系数：0.3； 阻尼自然波长：7.4m； 非阻尼波长：7.2m | |
电源 | 激励电压: 15 VDC Max | |
工作温度 | -50-60℃ | |
重量 | 1kg | |
CS120能见度仪 | ||
最大报告能见度 | 32 公里（~20 英里） |
|
报告的最小能见度 | 12 米（~39 英尺） | |
工作温度 | -25° 至 +60°C | |
工作湿度 | 1 至 100% | |
风速 | 最大 60 ms-1 | |
传感器密封 | 防护等级为IP66 | |
准确性 | 0 至 10,000 米： ±10%10,000 至 20,000 米： ±20% | |
光学的发射器光频率 | 850 nm | |
镜头污染电路 | 监控两个镜头和检测器透镜，用于 1 秒的污染/堵塞间隔;传感器将其校准调整为低到中窗户污染 | |
光源稳定性控制 | 确保稳定运行通过温度变化和传感器老化;每隔 1 秒校正一次 | |
传感器重量 | 3 kg | |
高度 | 44.7 厘米 （17.6 英寸） | |
宽度 | 64 厘米（25.2 英寸） | |
深度 | 24.6 厘米（9.7 英寸） | |
安装方式 | 不锈钢 V 型螺栓支架，可固定在杆子上外径为 32 至 52.5 毫米（1.25 至 2 英寸） | |
电源电压 | 8 至 30 Vdc（外部加热器：24 Vdc 或 功率：2 x 30 W，共 60 W总单元（包括露水加热器）：采样时< 3 W | |
串行接口 | RS-232或RS-485串行数据速率：1200 至 115,200 bps（默认速率为 38,400 bps） | |
报警输出 | 2 x 0 至 5 V 输出，32 mA（最大值） | |
32500电子罗盘 | ||
精度 | ± 2 度 | |
分别率 | 0.5 度 | |
信号输入 | 低频交流信号 | |
灵敏度 | 50mv 10hz | |
范围 | 0-2000hz | |
风向 | 电位计 | |
风向输入 | 0-5000 =0-355 | |
激发 | 5000毫伏 | |
输出 | 0-5000mv ，RS232 ，RS485 | |
操作温度 | -50 TO +50 度 | |
电源 | 11 to 30 VDC 40MA | |
尺寸大小 | 12*7.3*5.3 | |
T40W-40AH (40W/40AH太阳能供电套件) | ||
太阳能组件技术参数 |
| |
额定峰值功率 | 40W | |
开路电压（Voc） | 21.5V | |
峰值电压（Vmp） | 17.5V | |
峰值电流（Imp） | 2.29A | |
短路电流（Isc） | 2.55A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 40AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |
防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
|
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |
4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
